Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning

Softwareversion SR.50x.xx Udgave 01/2006 DK 4.3 Infrastruktur på opstillingsstedet

175

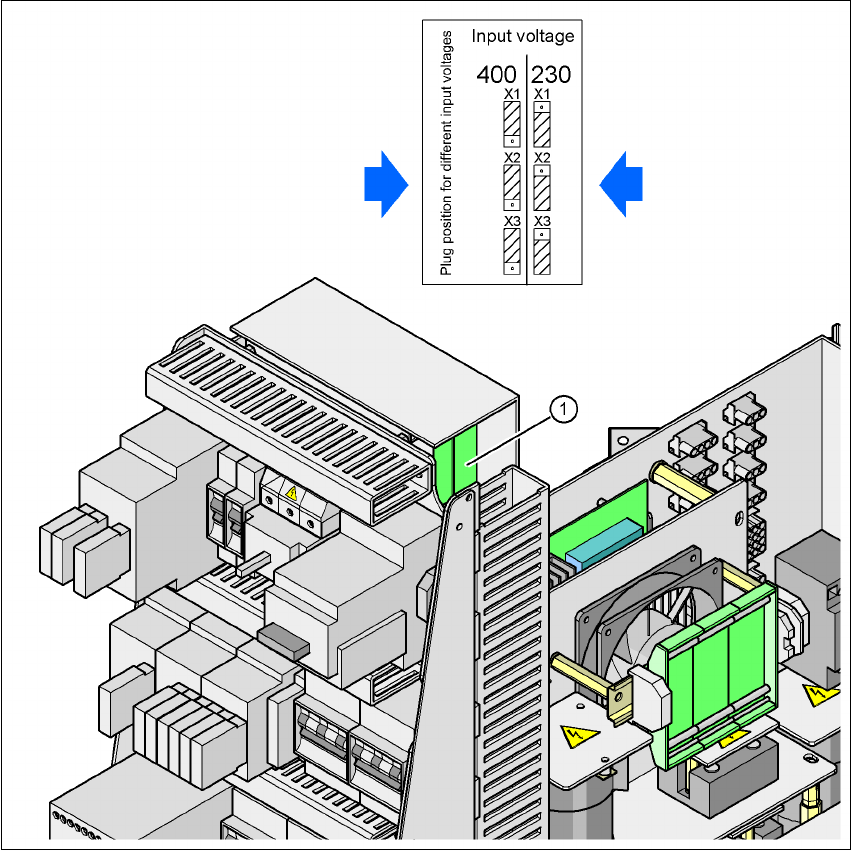

Fig. 4.3 - 5 Position af printkort og stik for indkoblingsstrømbegrænsningen

(1) Printkort for indkoblingsstrømbegrænsningen

X1, X2, X3 Stik til konfiguration af indkoblingsstrømbegrænsningen

Æ Kontrollér brobelægningen og korrigér den efter behov.

3 x 380 V~

3 x 400 V~

3 x 415 V~

3 x 208 V~

3 x 230 V~

4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie

4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK

176

4.4 Opstilling af automaten

4.4.1 Printplade-transporthøjder for automaten

Automaten kan indstilles på følgende printplade-transporthøjder:

830 mm ± 15 mm Standardhøjde 4

900 mm ± 15 mm SMEMA-højde 4

930 mm ± 15 mm SMEMA-højde 4

950 mm ± 15 mm SMEMA-højde 4

HENVISNING

Som printplade-transporthøjde betegnes afstanden mellem overkanten på printpladetransporten

og underkanten på maskinens fødder.

4.4.2 Advarselshenvisninger

FARE

Kun teknikere fra SIEMENS eller certificerede personer har tilladelse til at opstille automaten og

tage den i drift.

Æ Overhold de gældende uheldsforebyggende forskrifter.

Æ Læg Dem aldrig ind under automaten, når maskinens fødder skal monteres. Alle konstrukti-

onsgrupper og dele kan monteres ud fra frirummene for komponentbordene. Hvis De gen-

nemfører monteringsarbejde på undersiden af automaten, skal De sikre den med egnede

forholdsregler. Det er ikke tilladt kun at støtte automaten med gaffeltrucken!

Æ Sørg for, at portalerne er positioneret over printplade-transportområdet, så De ikke behøver

at indskrænke hovedets frihøjde under monteringsarbejdet. Derved udelukker De kvæstel-

sesfaren.

Æ Til højdeindstilling af automaten kræves to personer:

– en person gennemfører det nødvendige monteringsarbejde,

– den anden person holder øje med, at den løftede automat står stabilt under monterings-

arbejdet.

Æ Brug specielt fodtøj for at beskytte Deres fødder. En maskinfod vejer 6,75 kg.

Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning

Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten

177

4.4.3 Værktøj og hjælpemidler

Til højdeindstilling af automaten har De brug for følgende værktøj og hjælpemidler:

– Gaffelnøgle SW 36, art.-nr. 00096286-01

Nøglevidde til 36 for indstillingsskruen M24x2x120 til højdejustering af maskinens fødder4

– Krognøgle 135 - 145 til justering af de midterste maskinfødder

Artikel-nr. 00376519-xx 4

– Enkelt gaffelnøgle SW 65, art.-nr. 00353827-01

Nøglevidde 65 for sekskant-kontramøtrikken M24 på den midterste maskinfod 4

– Sekskantstiftnøgle, størrelse 10, art.-nr. 00373926-01

til unbracoskruer M12x80 til fastgørelse af afstandsstykkerne til de midterste maskinfødder4

– Sekskantstiftnøgle, størrelse 19, art.-nr. 00373928-01

til unbracoskrue M24x90 til fastklemning af klemmestykkerne på de fire yderste maskinfød-

der 4

–Gaffeltruck

Gaffellængde: Min. 1800 mm 4

Bærekraft: Min. 6000 kg 4

Gaffelvidde: Se Fig. 4.4 - 1

– Maskinens vaterpas: Nøjagtighed 0,02 mm/m

– Luftpudetransportsystem: SIPLACE HSxx, artikel-nr. 00119002-01
