Driftsvejledning SIPLACE HF -serie 4 Opstilling og ibrugtagning Softwareversion SR.50x.xx U dgave 01/ 2006 DK 4.4 Opstilling af automaten 217 ADV ARSE L Overhold ubetin get følgende punkte r , før autom aten løftes, for …
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
216
4.4.14 Integration af automaten i linien
Æ Overhold advarselshenvisningerne, der er beskrevet i afsnit 4.4.2 på side 176.
Æ Værktøj og hjælpemidler findes i afsnit 4.4.3 på side 177.
4.4.14.1 Positionering af gaffeltruck
4

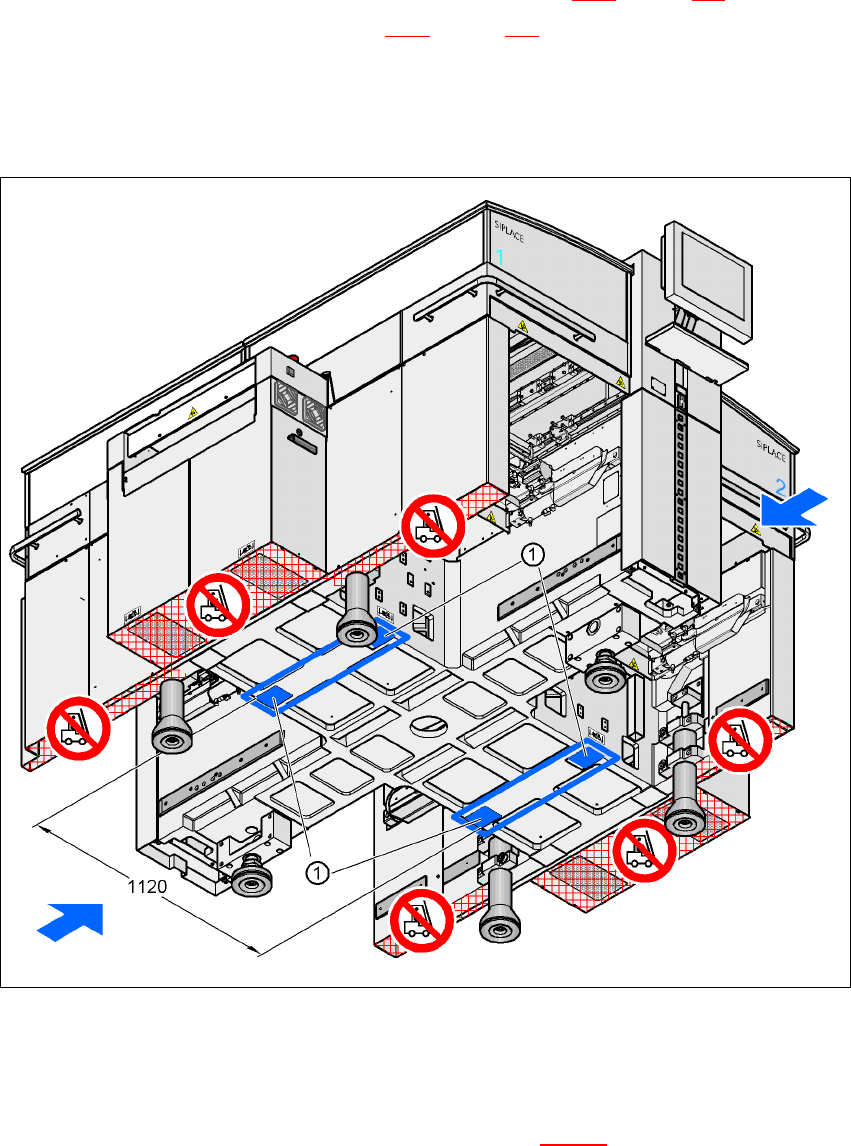

Fig. 4.4 - 23 Støtteflader - gaffel på tværs af printplade-transportretningen
(1) Støtteflader til gaffeltruckens gaffel
Æ Positionér gaffeltrucken på tværs af printplade-transportretningen og åben gaflen så meget,
at automatens støtteflade ligger jævnt på gaflen (se Fig. 4.4 - 23
).
Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
217
ADVARSEL
Overhold ubetinget følgende punkter,
før
automaten løftes, for at undgå irreversible skader på
automaten:
– Gaffelafstanden skal være mellem 800 og 900 mm. Frasætningsfladerne for gaffeltrucken
ses i Fig. 4.4 - 23
. Den udvendige afstand for støttefladerne er 1120 mm. Det er udtrykkeligt
forbudt at øge gaffelafstanden så meget, at automaten løftes ved maskinrammens sidedele.
Dette ville føre til en deformation af maskinens ramme.
Æ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og
automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-
ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.
Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten
ikke vælter, når den løftes af gaffeltrucken.
4.4.14.2 Hvad De ubetinget skal overholde under transporten
ADVARSEL
Vær under transporten opmærksom på, at
alle
maskinens fødder svæver frit over gulvet. Slæber
maskinens fødder på gulvet under transporten eller støder de imod en forhindring, kan maskin-
føddernes fastgørelse blive beskadiget i automatens ramme!
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
218
4.4.14.3 Positionering af automaten i forhold til linien
Æ Positionér automaten med gaffeltrucken på det frie placeringssted i linien.
ADVARSEL 4
Sænk automaten langsomt ned. En ekstra person kontrollerer i mellemtiden, at maskinens
fødder sættes ned på gulvet på samme tid. En ensidig, hurtig frasætning af maskinens fødder
fører til deformationer på maskinføddernes fastgørelse.
4.4.14.4 Positionering af automaten med luftpude-transportsystemet
Æ Læg de luftpude-transportsystemets fire luftpuder ind under maskinens ramme.
Æ Løft automaten og positionér den i forhold til linien.
Æ Kontrollér afstanden til printplade-transportsystemet på automaterne ved siden af. Den bør
ligge mellem 1 mm og 3 mm.
Æ Sænk automaten ned.
4

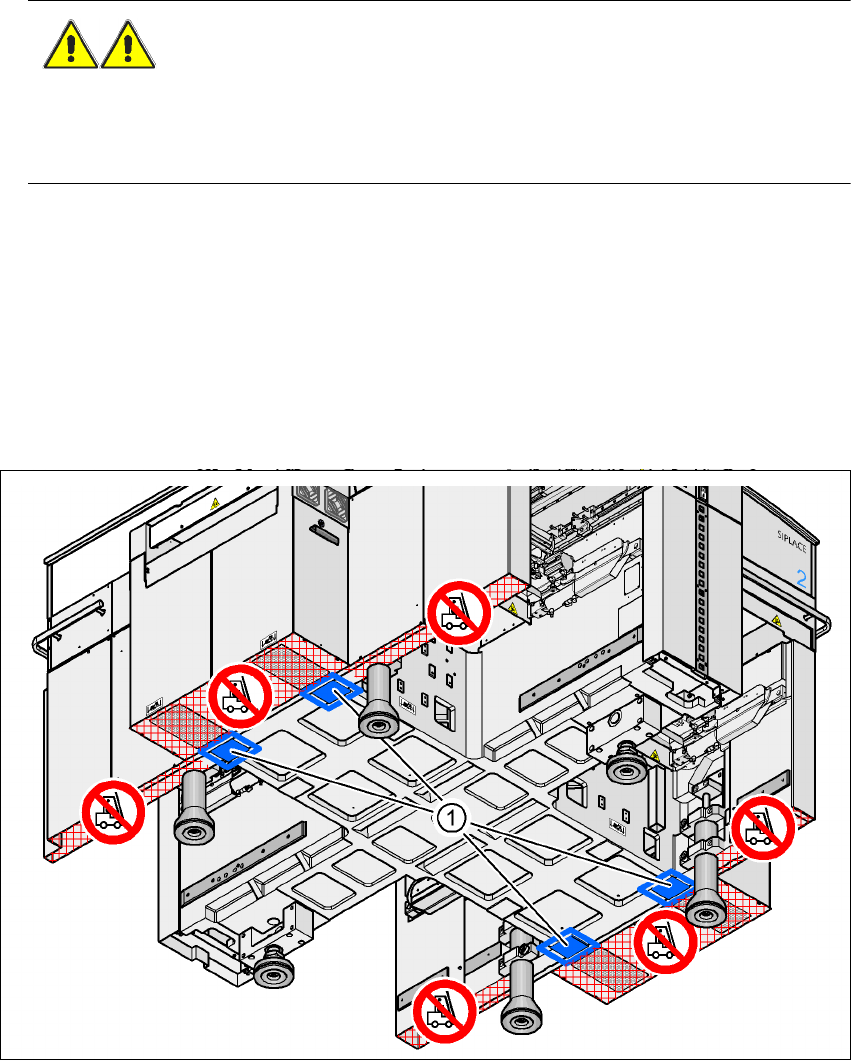

Fig. 4.4 - 24 Støttepositioner for luftpude-transportsystemet
(1) Støtteflader for luftpude-transportsystemet
