3.6 Oversigt over konstruktionsgrupper Softwareversion SR.50x.xx Udgave 01/2006 DK
114
3.6 Oversigt over konstruktionsgrupper
3

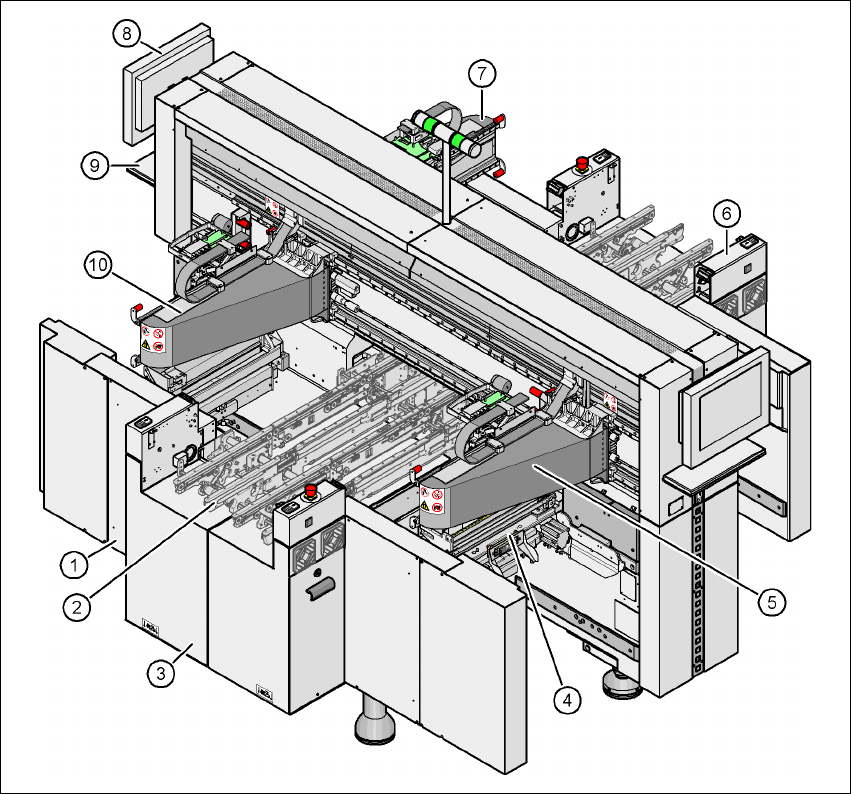

Fig. 3.6 - 1 HF/3-automat - beskyttelsesskærme og afdækningskapper
(1) Maskinramme
(2) Printpladetransport (fleksibel dobbelttransport)
(3) Monteringssæt på PCB-inputsiden
(4) Komponentvogn-indtrækningsanordning, tapesaks, tapeførekanal (4x)
(5) Portal 1 med bestykningshovedet (HF og HF/3)
(6) Monteringssæt på PCB-outputsiden
(7) Portal 3 med bestykningshovedet (HF og HF/3)
(8) Monitor (2x)
(9) Tastatur (2x)
(10) Portal 4 med bestykningshovedet (HF/3)
Driftsvejledning SIPLACE HF-serie 3 Tekniske data
Softwareversion SR.50x.xx Udgave 01/2006 DK 3.7 Collect&Place-hoved
115
3.7 Collect&Place-hoved
3.7.1 Hovedmodularitet
En meget fordelagtig feature i SIPLACE-HF-serien er dens hovedmodularitet. Dette gør det muligt
at skifte bestykningshovederne og tilpasse bestykningsindstillingerne på portalerne i løbet af kort
tid. 3
3.7.1.1 Bestykningshovedkonfiguration på HF-bestykningsautomaten
3
3
Fig. 3.7 - 1 Hovedmodularitet - SIPLACE HF
Bestykningsområde 1, portal 1 Bestykningsområde 2, portal 3
Bestykningshoveder C&P12 C&P12
C&P12 C&P6
C&P12 TH
C&P6 C&P6
C&P6 TH
TH TH
Portal 3
Portal 1
TH
C&P12
C&P6
C&P12
C&P6
TH
Bestykningsområde 2
Bestykningsområde 1
3 Tekniske data Driftsvejledning SIPLACE HF-serie
3.7 Collect&Place-hoved Softwareversion SR.50x.xx Udgave 01/2006 DK
116
3.7.1.2 Bestykningshovedkonfiguration på HF/3-bestykningsautomaten
3
Fig. 3.7 - 2 Hovedmodularitet - SIPLACE HF/3
Bestykningsområde 1 Bestykningsområde 2
Portal 1 Portal 4 Portal 3
Bestykningshoveder C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
Portal 3
Portal 1
TH
Portal 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
Bestykningsområde 2
Bestykningsområde 1
