Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.1 Pipetteveksler
297
7.1.1.6 Betjeningsforskrifter
Æ Fyld et magasin første gang med en bestemt pipettetype og mærk det med en etiket.
HENVISNING 7
Fyld magasinerne op uden for maskinen og skift altid kun hele magasiner. 7
Æ Åben låsepladen og stik pipetterne ind i pipettegaragerne.
Æ Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
VÆR FORSIGTIG 7
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 7
Æ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
HENVISNING 7
Æ Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer.
Æ Sørg desuden for, at komponenter ikke falder ned på frie placeringssteder til transportører.
Komponenterne hæfter på magnetlisten. Transportører, der er anbragt forkert på komponent-
bordet, kan føre til driftsstop. Rengør derfor magasinerne og de frie placeringssteder med re-
gelmæssige mellemrum.
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.1 Pipetteveksler Softwareversion SR.50x.xx Udgave 01/2006 DK
298
7.1.1.7 Udskiftning af magasin
Æ Magasinet fjernes ved at trykke fjederkrogen (pos. 1 i Fig. 7.1 - 6) væk fra magasinet. Løft
magasinet ud af holderen.
7

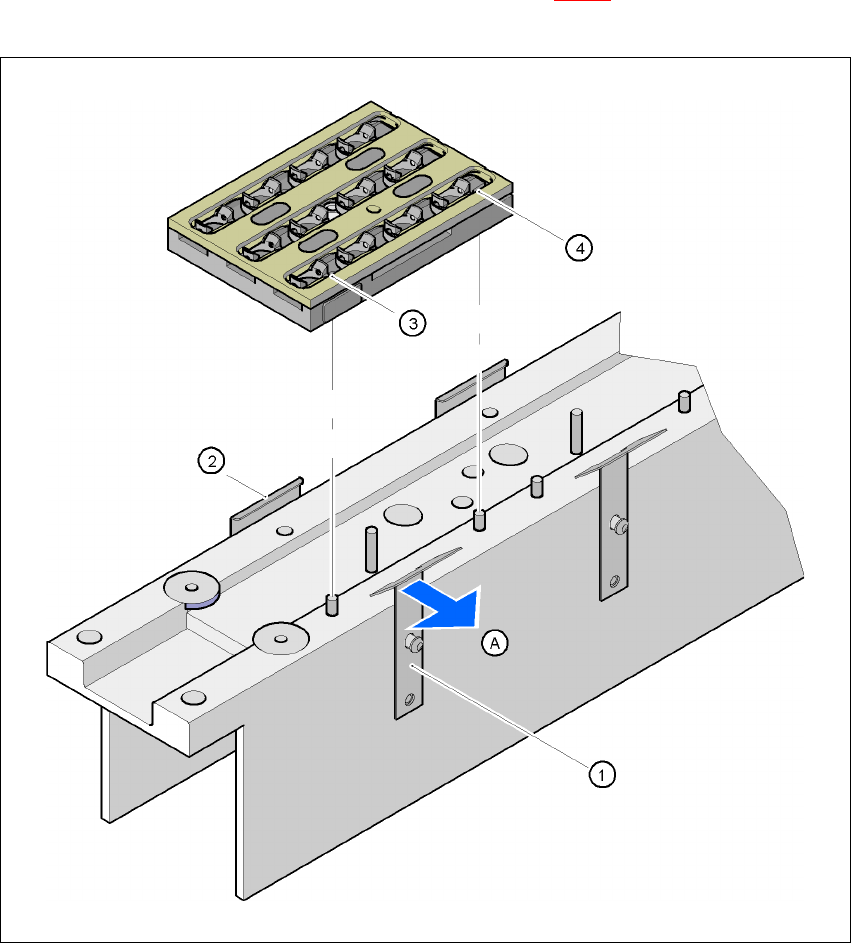

Fig. 7.1 - 6 Udskiftning af magasin
7
(1) Fjederkrog
(2) Holdeklemme
(3) Centreringsboring
(4) Aflangt hul
(5) Tryk fjederkrog væk fra magasin
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.1 Pipetteveksler
299
HENVISNING
Magasinet skal anbringes på en sådan måde, at centreringsstifterne glider ned i centreringsbo-
ringen (pos. 3) og det aflange hul (pos. 4). 7
Æ Anbring først magasinet med pipettenummereringen 1, 2, 3 og 4 på holderen. Holdeklemmen
(pos. 2) skal glide ned i spalten på magasinet.
Æ Tryk fjederkrogen væk fra magasinet.
Æ Tryk magasinet lige ned på holderen og slip fjederkrogen. Fjederkrogen skal falde i hak.
7.1.1.8 Registrering af position
Hvert magasin på pipetteveksleren har et positionsmærke for registrering af positionen.
7
Fig. 7.1 - 7 Pipetteveksler - Registrering af position
(1) Positionsmærke
(2) Pipetternes position i magasinet i forhold til positionsmærket
