2.6 盖配件 Page 2-18 2.6 盖配件 盖配件 盖配件 盖配件 使用工具 十字螺丝刀 ( 位号码 1) 拆卸 要拆卸的盖 (L 侧 ) 要拆卸的盖 (R 侧 ) L 侧 1. 将两侧 { 部分的螺钉全部拆卸后， 拆卸盖。 ( 左侧 5 处、右侧 7 处 ) R 侧 I NT F-175P I NT F-176P I NT F-085E INT F-C-P EA02-A01-00
2.5 张力调整器
Page 2-17
2.

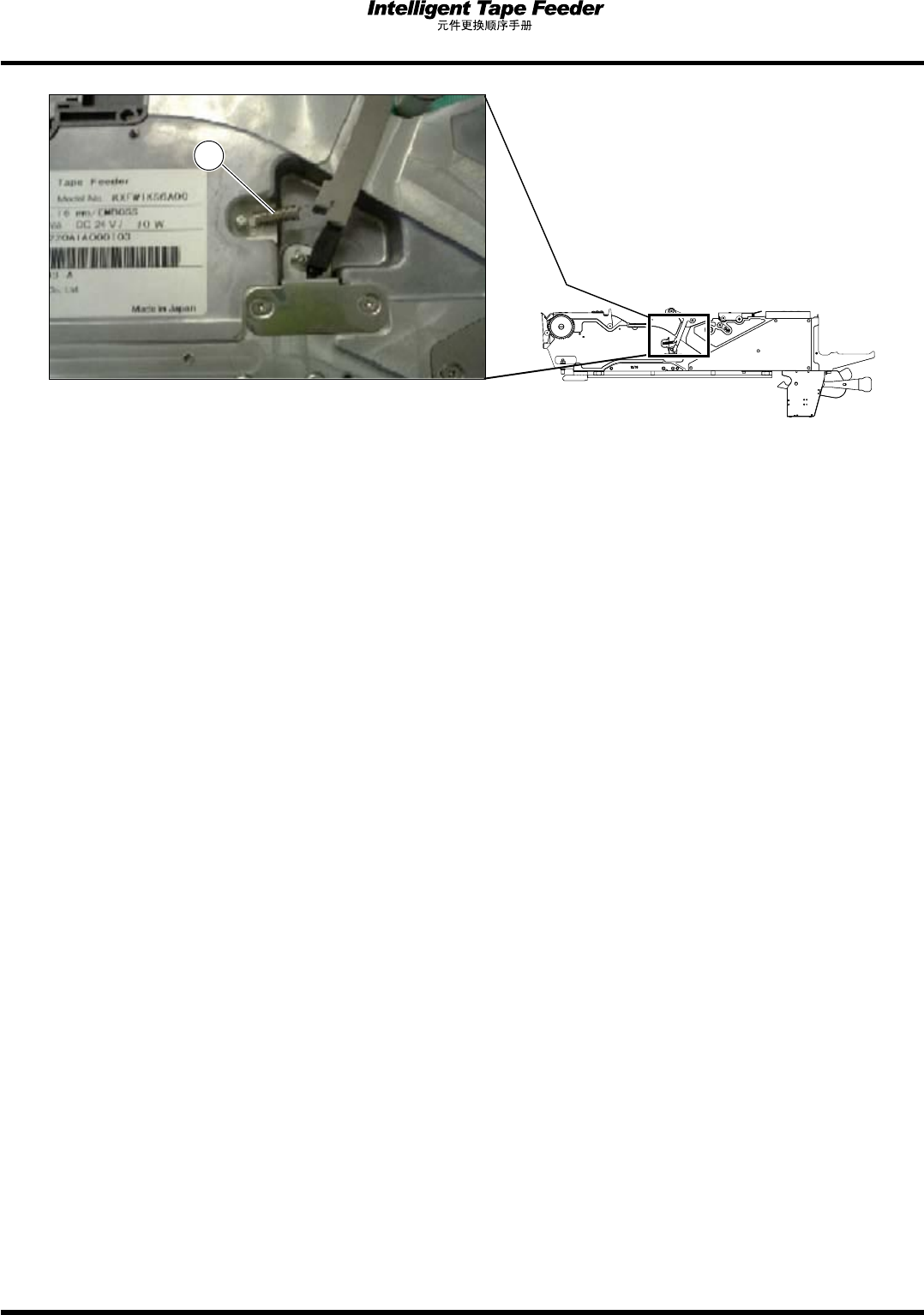

用无线电钳子安装 L 侧的弹簧
。
∗
用无线电钳子夹取时，请注意不要过于用力。
引起弹簧变形或受到损伤，有可能使其容易折
断。
INTF-187P
2
INTF-087E
INTF-C-PEA02-A01-00

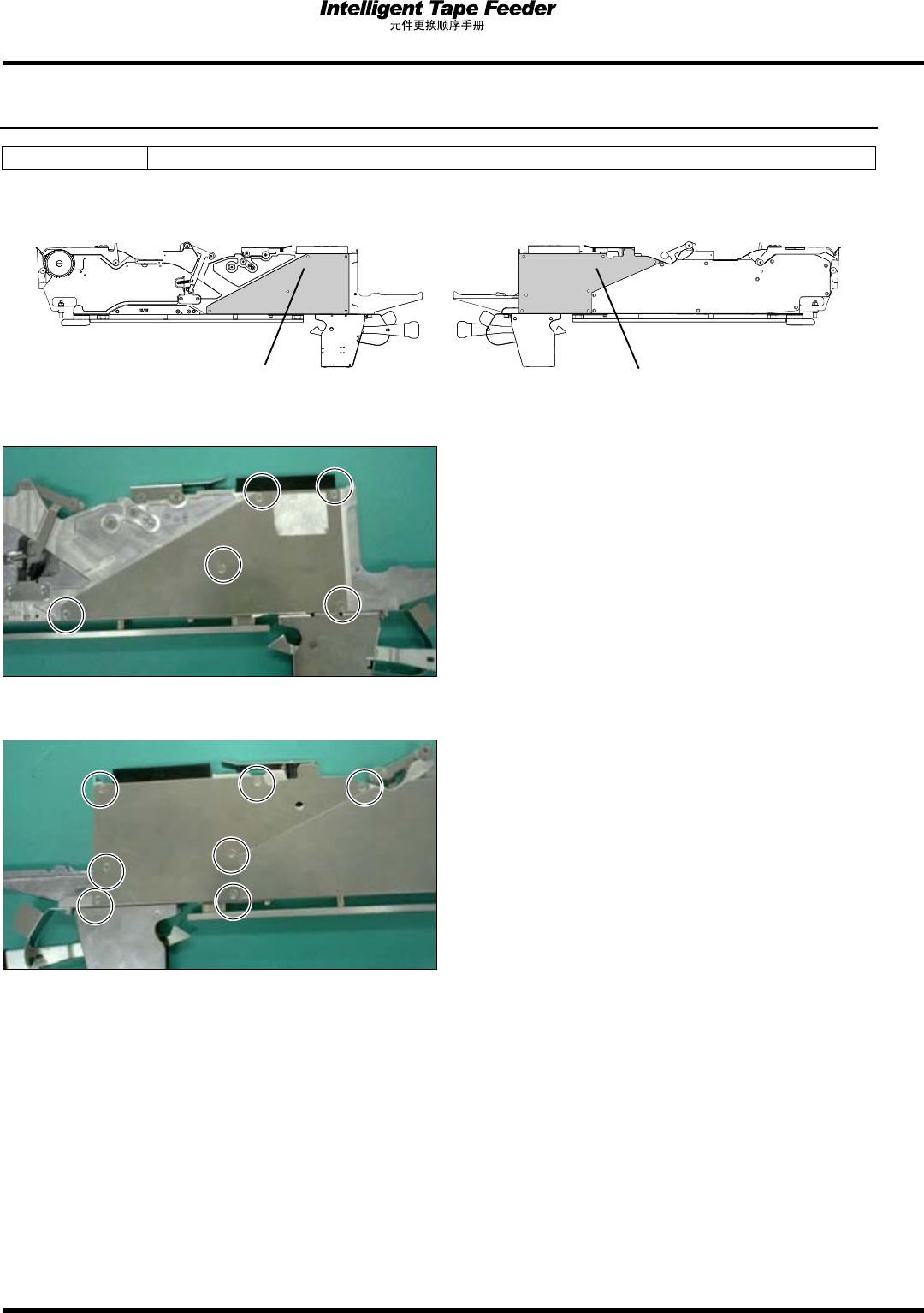

2.6 盖配件
Page 2-18
2.6
盖配件
盖配件盖配件
盖配件
使用工具 十字螺丝刀 (位号码 1)
拆卸
要拆卸的盖 (L 侧)
要拆卸的盖 (R 侧)
L 侧
1.
将两侧
{
部分的螺钉全部拆卸后，拆卸盖。
(左侧 5 处、右侧 7 处)
R 侧
INTF-175P
INTF-176P
INTF-085E
INTF-C-PEA02-A01-00
2.6 盖配件
Page 2-19

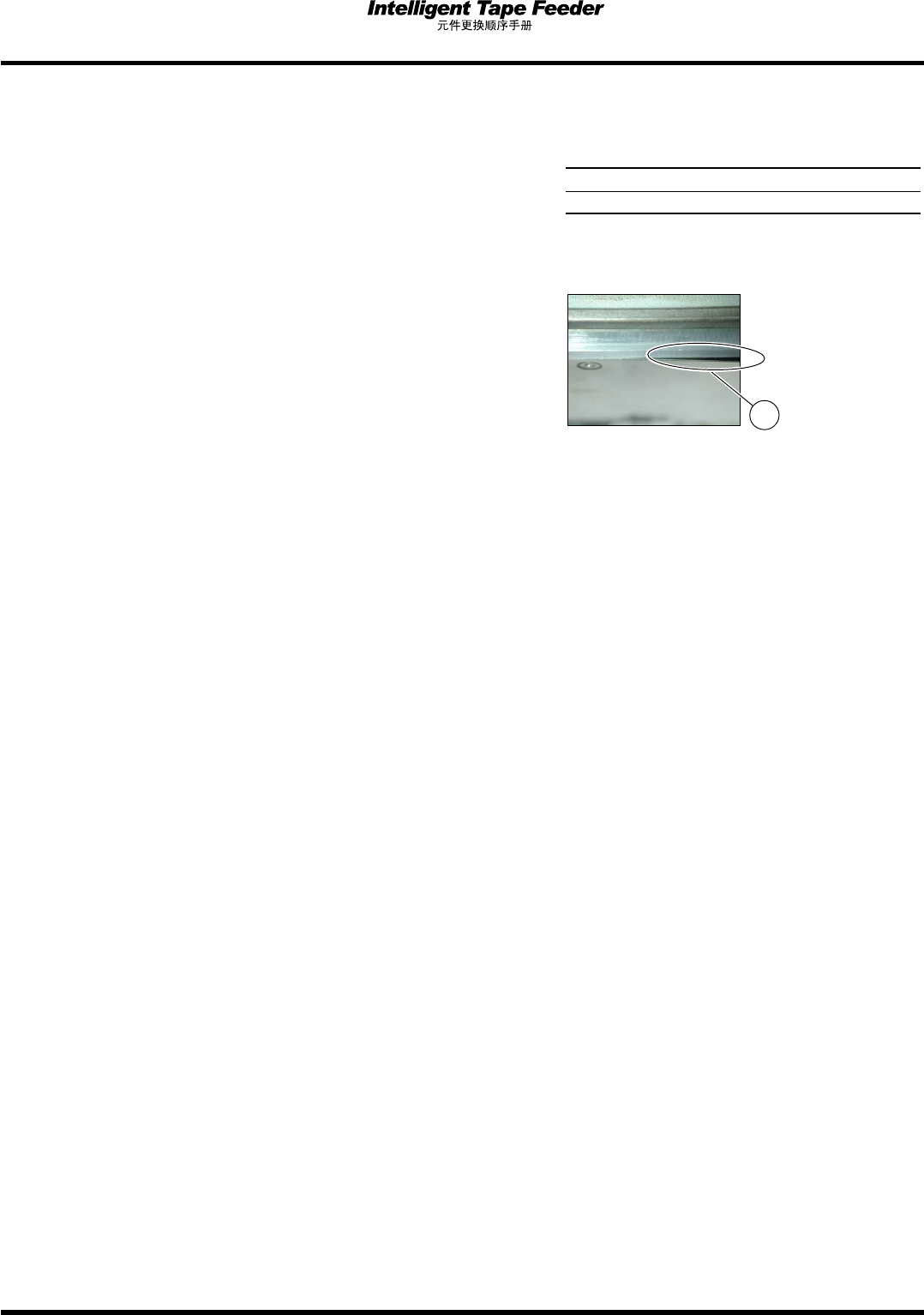

安装
1.
安装好两侧的盖之后，用螺钉紧固。
拧紧扭矩
40 N
cm (
±
5 N
cm)
∗
拧紧螺钉时，请将各螺钉慢慢拧紧，以避免发
生盖浮起的现象
。
INTF-209P
1
INTF-C-PEA02-A01-00
