2.8 上侧导齿轮 Page 2-25 3. 拆卸固定螺钉 (2 处 ) 后，拆卸压紧齿轮 盖。 4. 在 L 侧用十字螺丝刀， 在 R 侧用一字螺丝 刀拆卸齿轮固定螺钉。 ∗ 螺钉是紧固在一起的。 5. 从导杆上拆卸齿轮。 压紧齿轮盖 INT F-C-P EA02-A02-00
2.8 上侧导齿轮
Page 2-24
2.8.2
上侧
上侧上侧
上侧导齿轮
导齿轮导齿轮
导齿轮
(24
，
，，
，
32 mm)
使用工具 十字螺丝刀 (位号码 1、位号码 2)、一字螺丝刀
拆卸
1.
用十字螺丝刀拆卸固定螺钉。
∗
螺钉不是紧固在一起的。请个别拆卸。
∗
拆卸固定螺钉时，请注意不要使弹簧弹出。
2.
拆卸导杆和弹簧。
下一页
R 侧
固定螺钉
弹簧
导杆
L 侧
固定螺钉
导杆
弹簧
INTF-230P
INTF-C-PEA02-A02-00
2.8 上侧导齿轮
Page 2-25
3.
拆卸固定螺钉 (2 处) 后，拆卸压紧齿轮
盖。
4.
在 L 侧用十字螺丝刀，在 R 侧用一字螺丝
刀拆卸齿轮固定螺钉。
∗
螺钉是紧固在一起的。
5.
从导杆上拆卸齿轮。
压紧齿轮盖
INTF-C-PEA02-A02-00
2.8 上侧导齿轮
Page 2-26

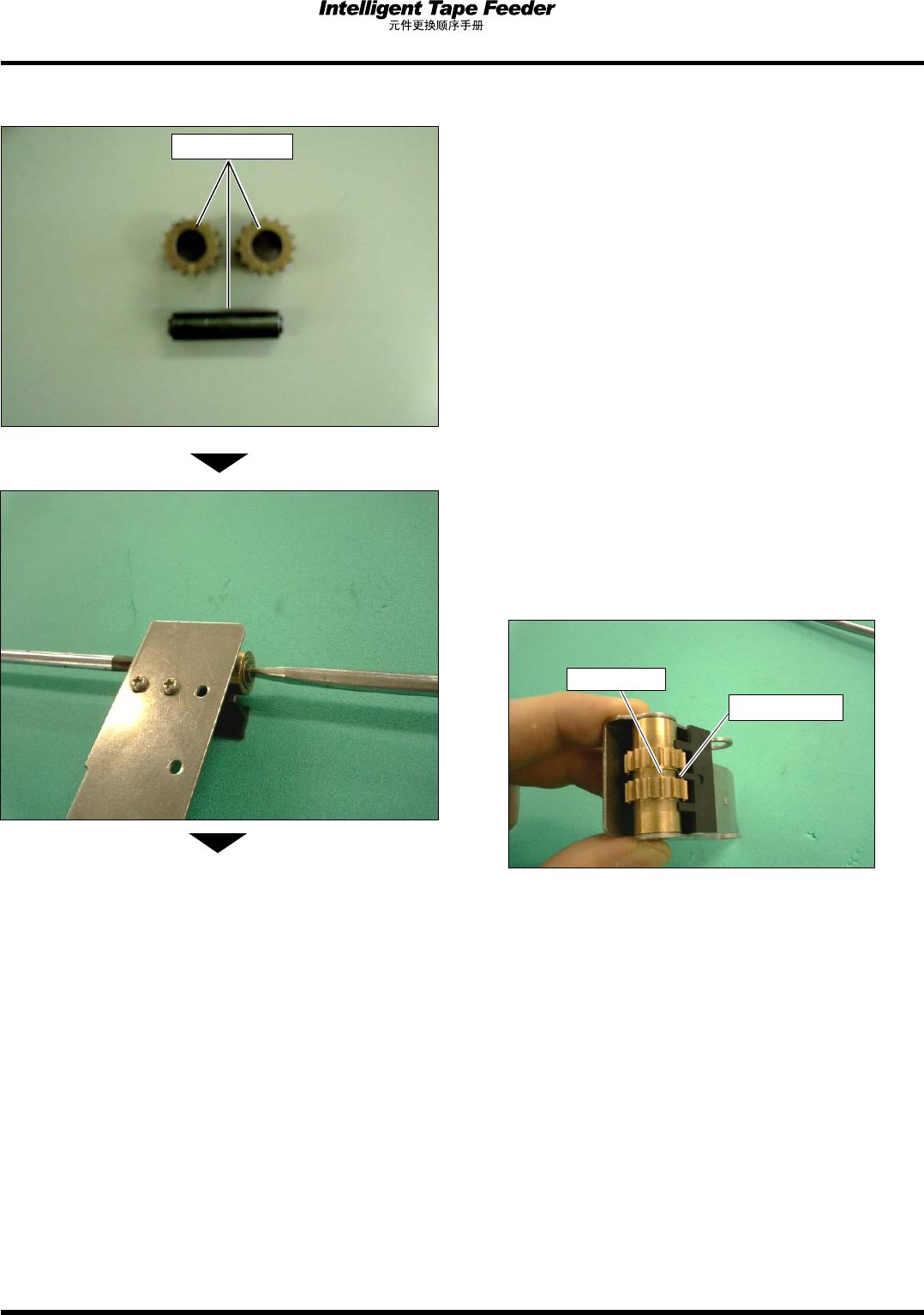

安装
1.
更换新齿轮后，在平移面上薄薄地涂敷润
滑脂。
∗
请使用如下润滑脂。
MP 润滑脂 2S
(型号: N510006423AA)
2.
安装好齿轮之后，在 L 侧用十字螺丝刀，
在 R 侧用一字螺丝刀紧固齿轮固定螺钉。
∗
组装时，请使齿轮盘的凸钩插入到齿轮槽之间。
下一页
齿轮槽
齿轮盘凸钩
INTF-232P
平移面
INTF-C-PEA02-A02-00
