1.11 压紧胶带导入电机 Page 1-45 5. 拆卸 L 侧导入电机的固定螺栓后， 拆卸电 机。 • M3 × 6: 2 个 • 电机有安装部分为金属制成 ( 图片 ) 和树脂 制成 ( 图片 ) 的两种。 由于交换的电机全部为 金属制成的， 因此不需要 所拆卸来的电机的紧固板。 安装部分为金属制成的电机 安装部分为树脂制成的电机 6. 拆卸 R 侧导入电机的固定螺栓， 拆卸电机。 • M3 × 6: 2 个 • …
1.11
压紧胶带导入电机
Page 1-44

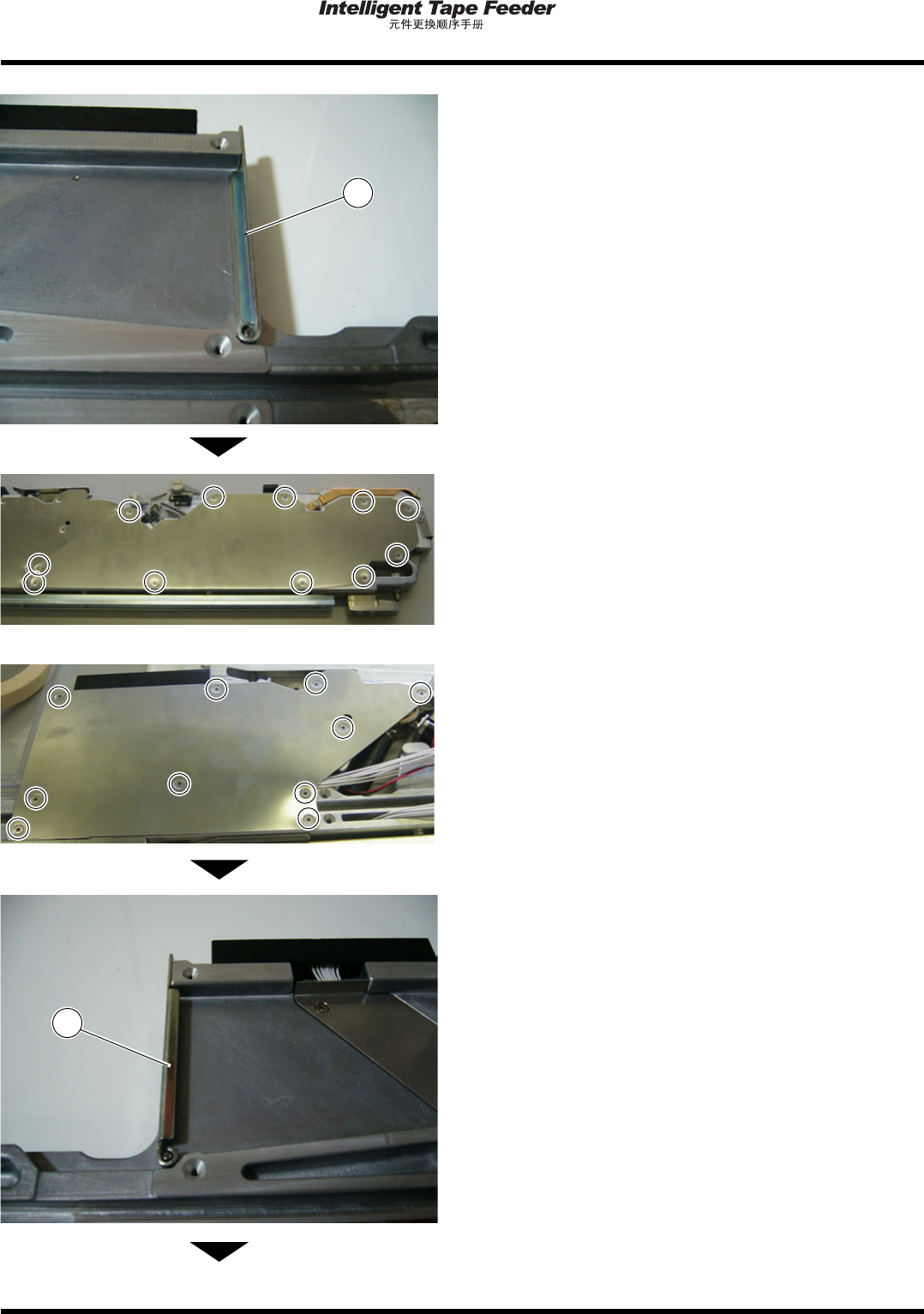

2.
拆卸压紧胶带的盖
。
3.
将
R
侧的
{
部分的螺钉全部拆卸后，拆卸
盖。
(21
处
)
∗
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
4.
拆卸压紧胶带的盖
。
下一页
R
侧
(
前
)
R
侧
(
后
)
1
1
INTF-C-PEA01-A04-00
1.11
压紧胶带导入电机
Page 1-45
5.
拆卸
L
侧导入电机的固定螺栓后，拆卸电
机。
•
M3
×
6: 2
个
•
电机有安装部分为金属制成
(
)
和树脂
制成
(
)
的两种。
由于交换的电机全部为金属制成的，因此不需要
所拆卸来的电机的紧固板。
安装部分为金属制成的电机
安装部分为树脂制成的电机
6.
拆卸
R
侧导入电机的固定螺栓，拆卸电机。
•
M3
×
6: 2
个
•
电机有安装部分为金属制成
(
)
和树脂
制成
(
)
的两种。
由于交换的电机全部为金属制成的，因此不需要
所拆卸来的电机的紧固板。
安装部分为金属制成的电机
安装部分为树脂制成的电机
下一页
固定螺栓
板
(
在拆卸后不需要
)
固定螺栓
板
(
在取下后不需要
)
INTF-C-PEA01-A04-00
紧固板
紧固板
1.11
压紧胶带导入电机
Page 1-46
7.
剥下为保持配线状态而使用的聚酰亚胺胶
带。
8.
拆卸螺钉
(
小盘头螺丝
)
后，拆卸配线盖。
•
M2.5
×
6: 4
个
下一页
INTF-C-PEA01-A04-00
