2.8 上侧导齿轮 Page 2-28 5. 安装好压紧齿轮盖之后，用固定螺钉 (2 处 ) 固定。 L 侧 6. 用固定螺钉 暂时拧紧导杆。 7. 安装好弹簧 之后， 将固定螺钉正式拧紧。 拧紧扭矩 100 N cm ( ± 10 N cm) ∗ L 侧 /R 侧两侧的间隙都要紧固 ( 如照片 a) 。 紧固状态如照片 b 时，导杆的动作将会变得不 顺畅。 ( 好的例子 ) ( 不好的例子 ) 照片 a 照片 b I …

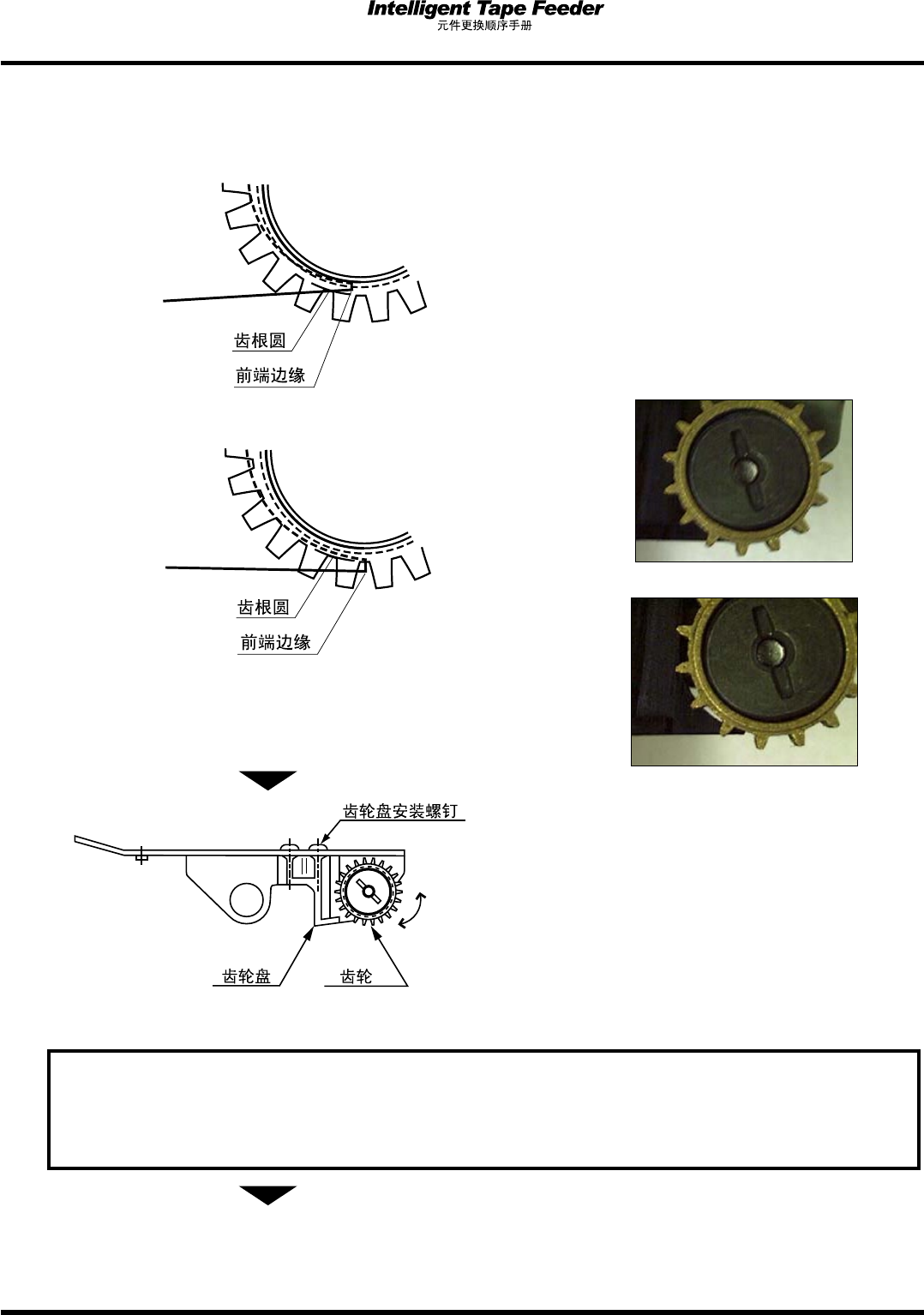

2.8 上侧导齿轮
Page 2-27
3.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
∗
请以目视确认从齿根圆中有没有突出齿轮盘的
前端边缘。
∗
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的前
端边缘从齿根圆突出，有可能压紧胶带将会致使
导入动作变得异常。
(好的例子)
INTF-210P
(不好的例子)
INTF-211P
4.
在安装好齿轮盘的状态下用手旋转齿轮。
∗
请确认齿轮旋转是否顺利。
图表示 8 mmWTF 的右轨道
要求
进行步骤 3.、4.的检查后，如果其状态不正确，请放松齿轮盘的安装螺钉，调整齿轮
盘的位置，然后拧紧螺钉。
下一页
(好的例子)
INTF-090C
INTF-091C
(不好的例子)
INTF-104C
INTF-C-PEA02-A02-00

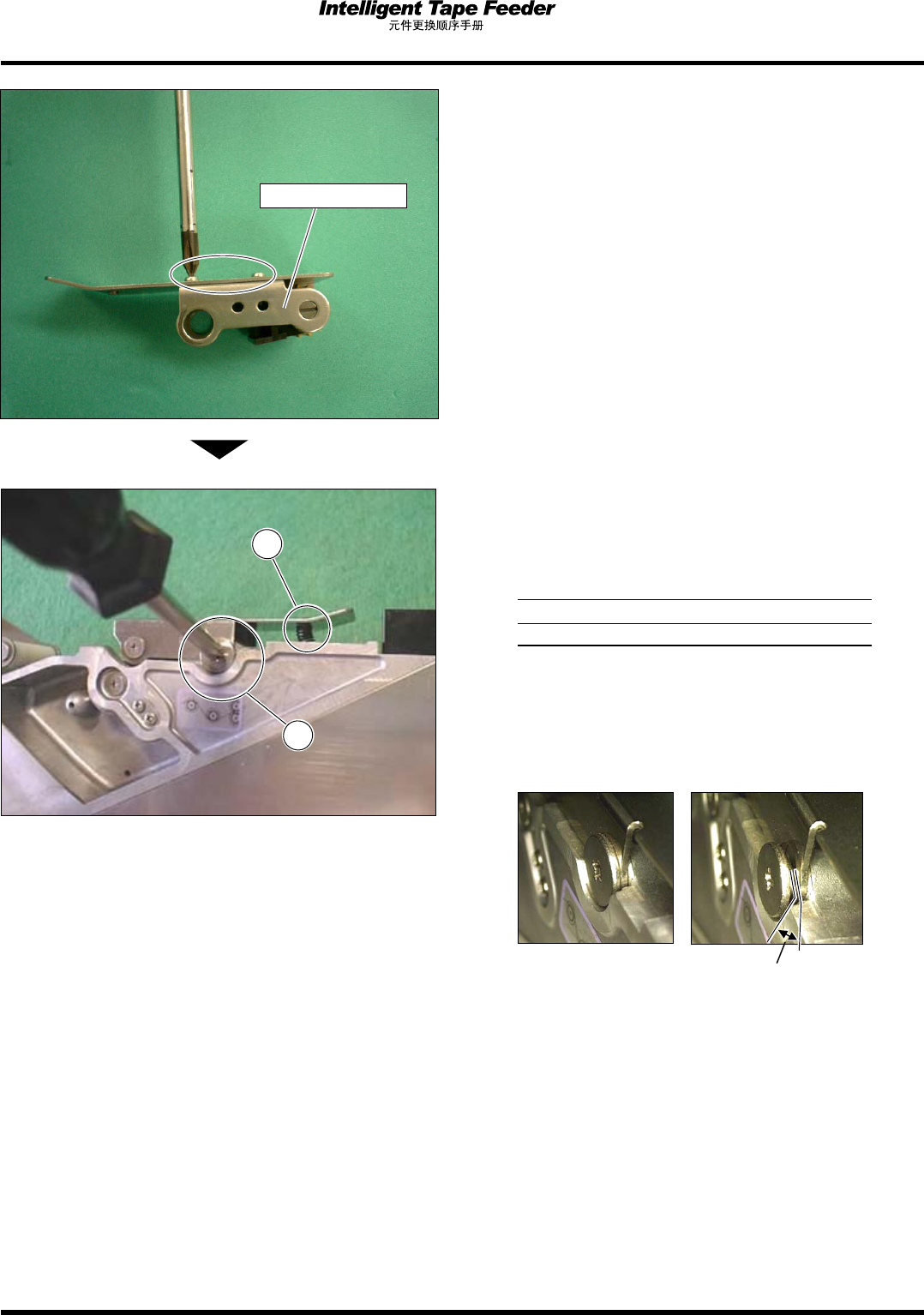

2.8 上侧导齿轮
Page 2-28
5.
安装好压紧齿轮盖之后，用固定螺钉 (2
处) 固定。
L 侧
6.
用固定螺钉
暂时拧紧导杆。
7.
安装好弹簧
之后，将固定螺钉正式拧紧。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，导杆的动作将会变得不
顺畅。
(好的例子) (不好的例子)
照片 a 照片 b
INTF-226P
INTF-227P
间隙
压紧齿轮盖
INTF-203P
2
1
INTF-C-PEA02-A02-00

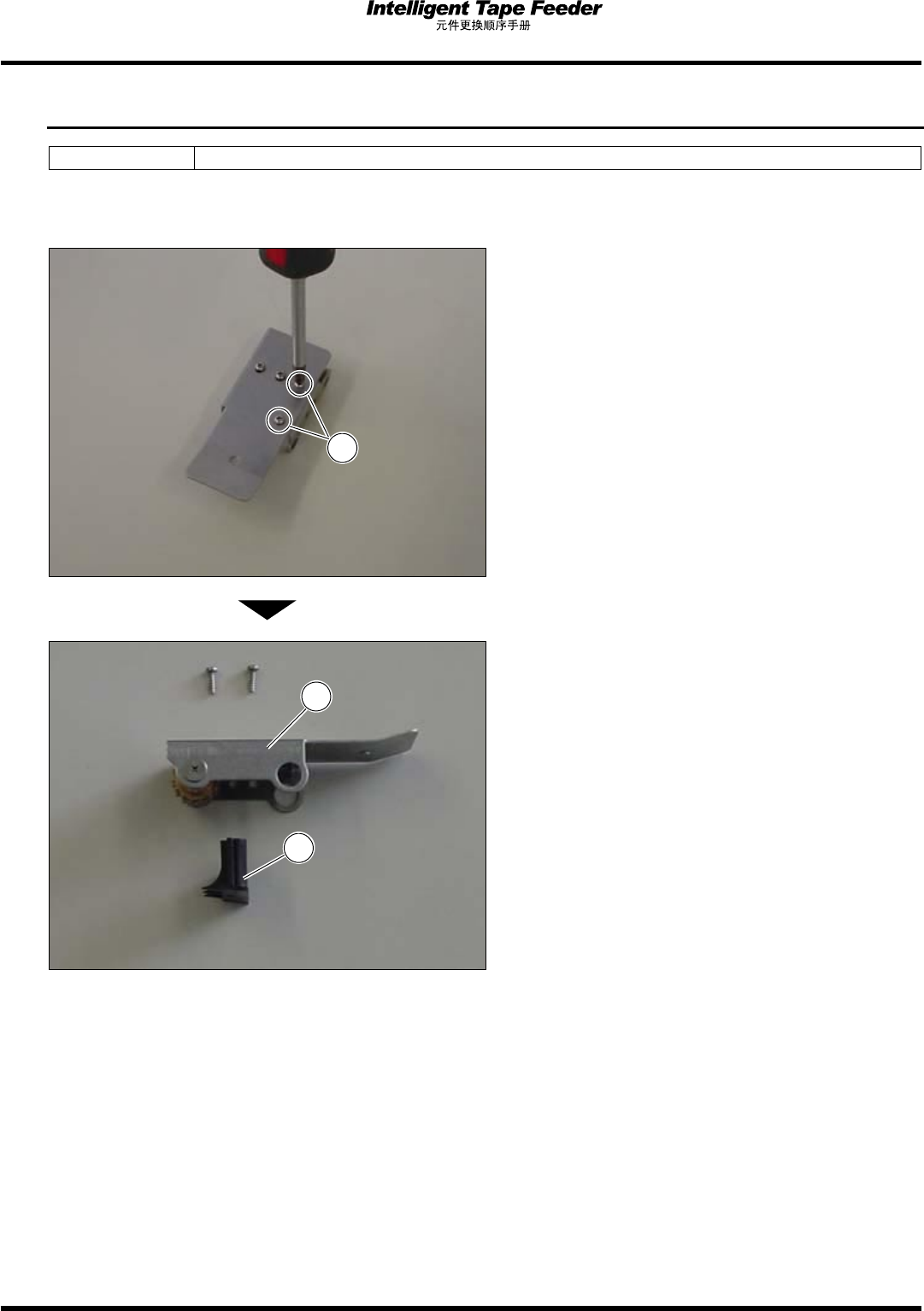

2.9 上侧齿轮盘
Page 2-29
2.9
上侧齿轮盘
上侧齿轮盘上侧齿轮盘
上侧齿轮盘
使用工具 十字螺丝刀 (位号码 1、位号码 2)
拆卸
1.
用十字螺丝刀拆卸齿轮盘固定螺钉
(2
处)。
∗
没有 L 侧、R 侧的区别。
2.
从导杆
上拆卸齿轮盘
。
INTF-C-PEA02-A02-00
INTF-237P
1
INTF-238P
2
3
