2.17
操作按钮
Page 2-70
安装

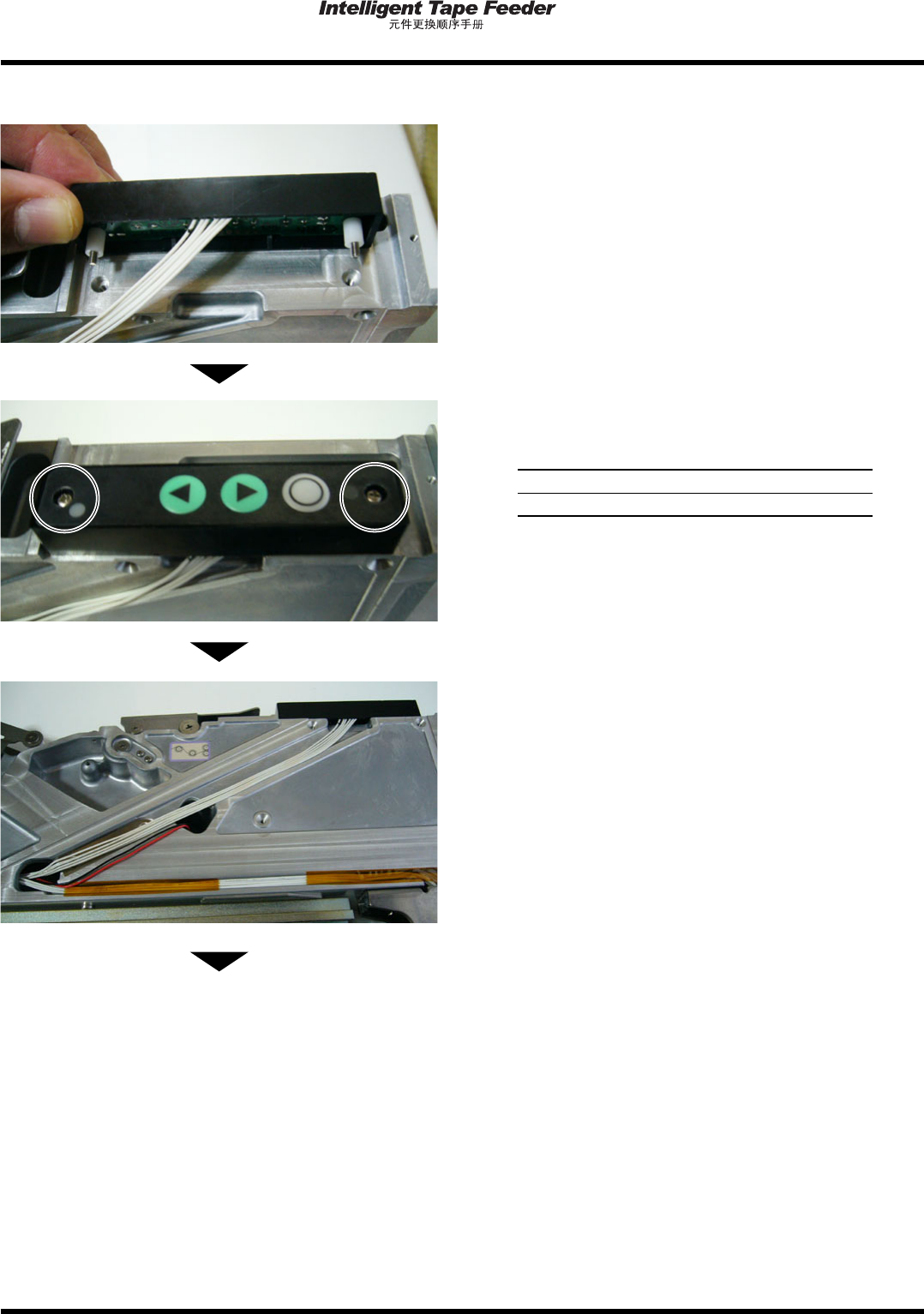

1.
将更换的操作按钮安置。
∗
在将紧固螺钉插入，并将衬套插进的状态下，
将其安置在框架内螺丝部。
请注意不要忘记安装衬套。
•
M2.5
×
18: 2
个
/
衬套
: 2
个
2.
将盖轻轻推到固定方向，在定位的状态下
紧固螺钉，将其固定住。
(2
处
)
拧紧扭矩
30 N•cm (
±
3 N•cm)
3.
将连接器穿到
R
侧后，在配线槽的范围内，
为了使白色配线不重叠，将其压住。
下一页
INTF-C-PEA02-A03-00
2.17
操作按钮
Page 2-71

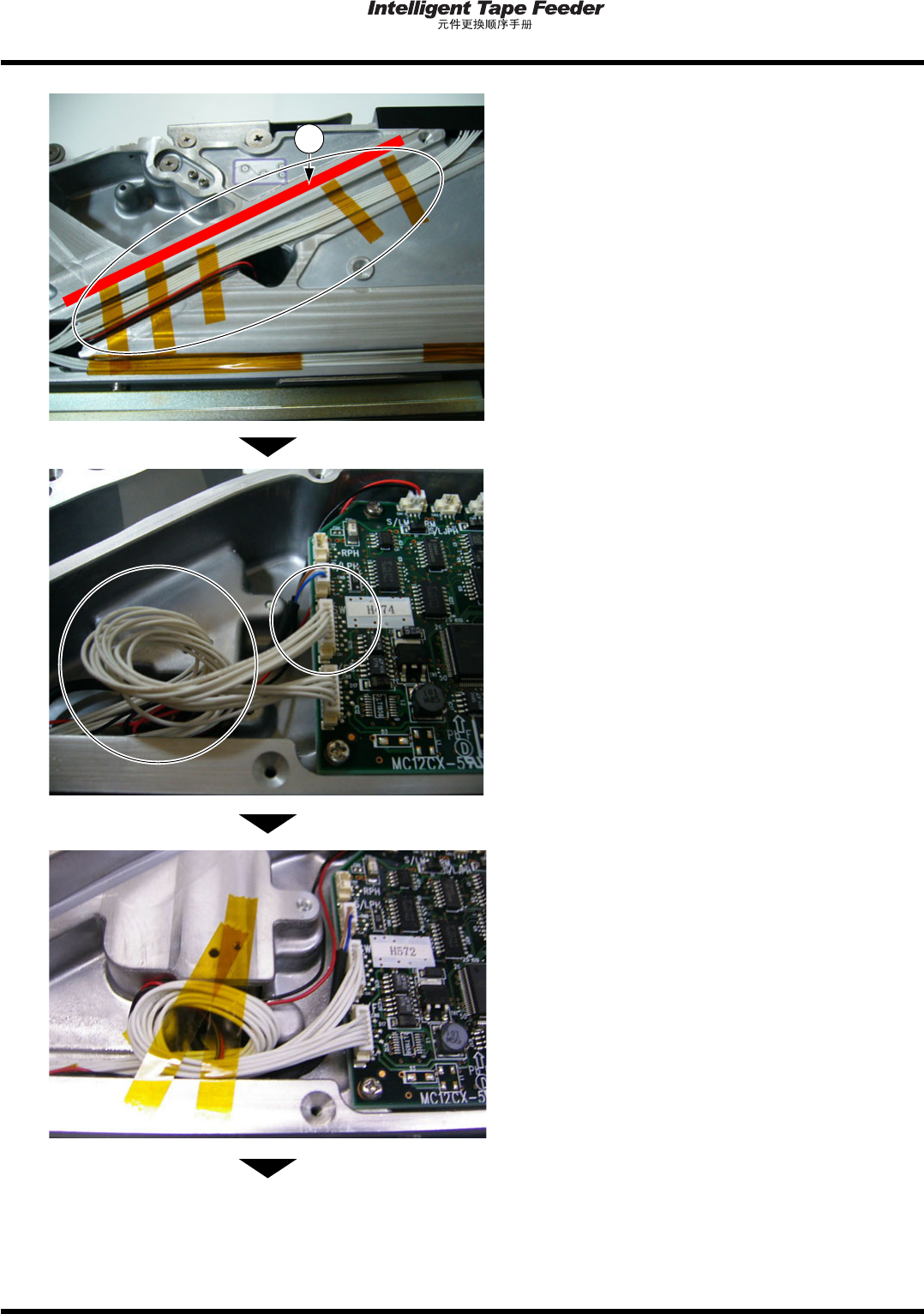

4.
用聚酰亚胺胶带固定住。
(5
处
)
•
聚酰亚胺胶带型号
: N510042833AA
∗
贴聚酰亚胺胶带时，请不要越过
A
线。
(
若越过
A
线，就会从盖的下面露出来。
)
∗
请注意不要将胶带露出配线槽，不要重叠。
5.
将剩余的配线卷起来，轻轻地压下。
6.
将连接器插到基板上。
•
操作按钮
→
CN7: SW
∗
在作业时，请采取静电对策。另外，请将连接
器确实插到底。
7.
将配线用聚酰亚胺胶带确实固定住。
∗
用聚酰亚胺胶带固定配线时，请注意不要使配
线松动、松弛。
下一页
A
INTF-C-PEA02-A03-00
2.17
操作按钮
Page 2-72

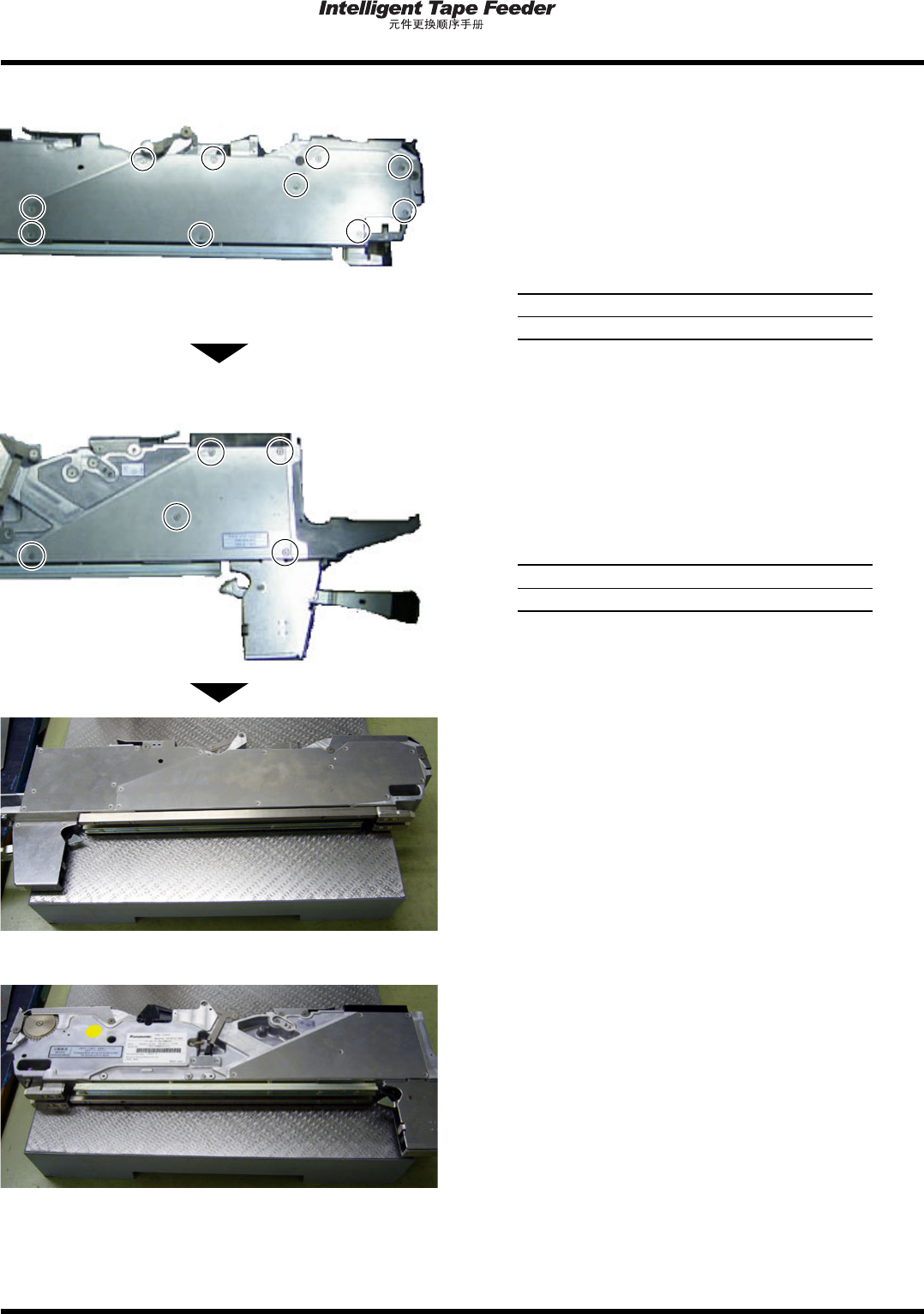

8.
安装好
R
侧的盖后，将
{
部分的螺钉全部
紧固。
(10
处
)
安装步骤
1)
安装
R
侧盖
(
前
)
。
2)
用
10
根螺钉暂时固定后，按照编号顺序拧
紧。
3)
确认盖没有浮起。
拧紧扭矩
40 N•cm (
±
5 N•cm)
9.
安装好
L
侧的盖后，将
{
部分的螺钉全部
紧固。
(5
处
)
安装步骤
1)
安装
L
侧盖。
2)
用
5
根螺钉暂时固定后，按照编号顺序拧紧。
3)
确认盖没有浮起。
拧紧扭矩
40 N•cm (
±
5 N•cm)
10.
放置在平台上，确认没有盖隆起的现象。
∗
没有平台时，请利用直尺等确认。
∗
若有隆起，作为原因可考虑到配线的卡住。
R
侧
4
5
6
2
9
10
1
7
8
3
2
4
1
3
5
L
侧
L
侧的检查
R
侧
(
前、后
)
的检查
