1.10 压紧胶带导入伞齿轮 Page 1-39 安装 1. 更换为新的齿轮后，在平移面、轴侧面、 伞齿轮的齿面上薄薄地涂敷润滑脂。 ∗ 请勿涂敷在伞齿轮的外周齿面。 ∗ 请使用如下润滑脂。 MP 润滑脂 2S ( 型号 : N510006423AA) 2. 使齿轮吻合后用螺钉暂时固定。 3. 确认电机侧齿轮和伞齿轮的吻合状态。 ∗ 请确认高度与相邻小齿轮是否一致。 下一页 L 侧 R 侧 平移面 轴侧面 伞齿轮的齿面 INTF-1…

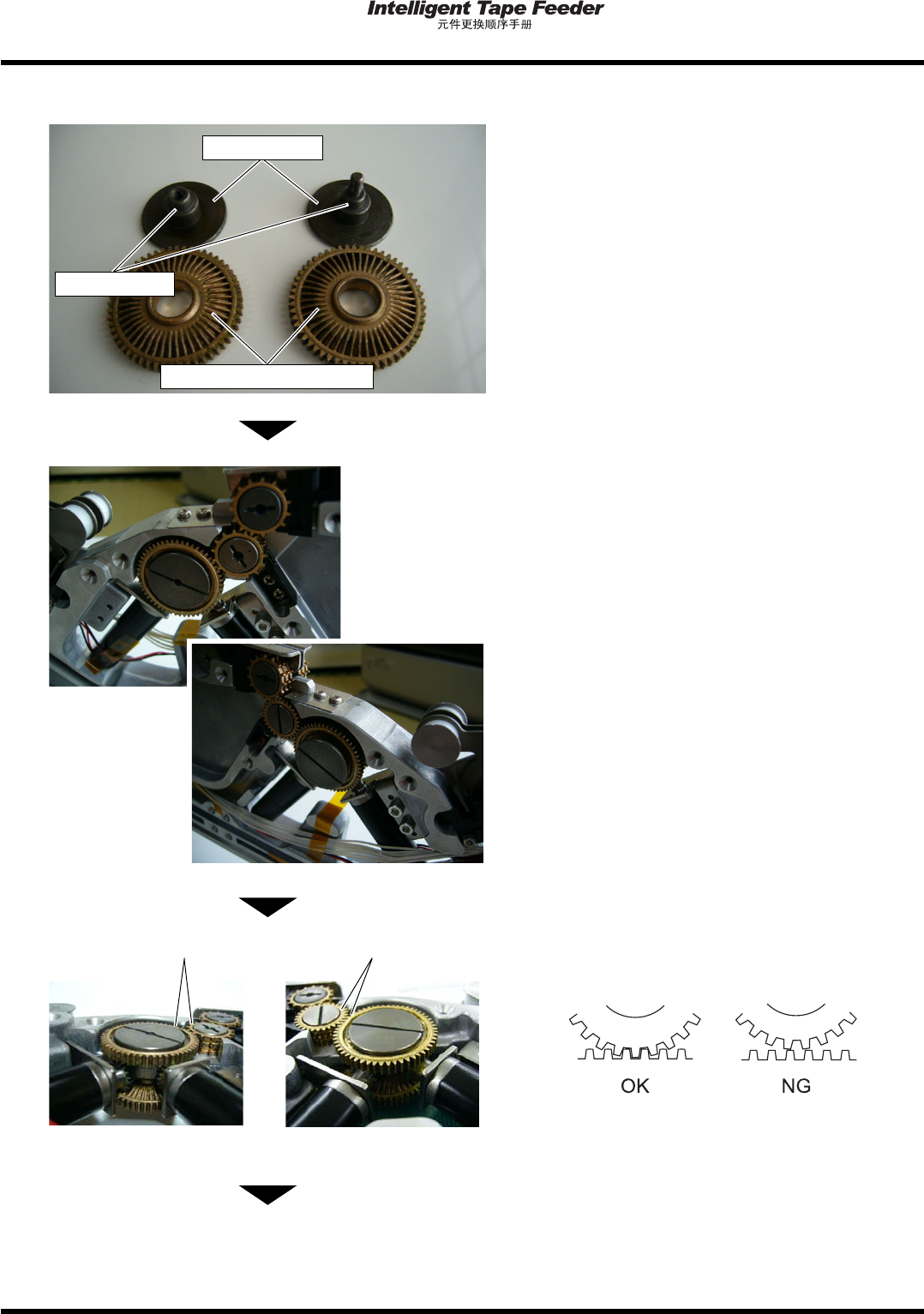

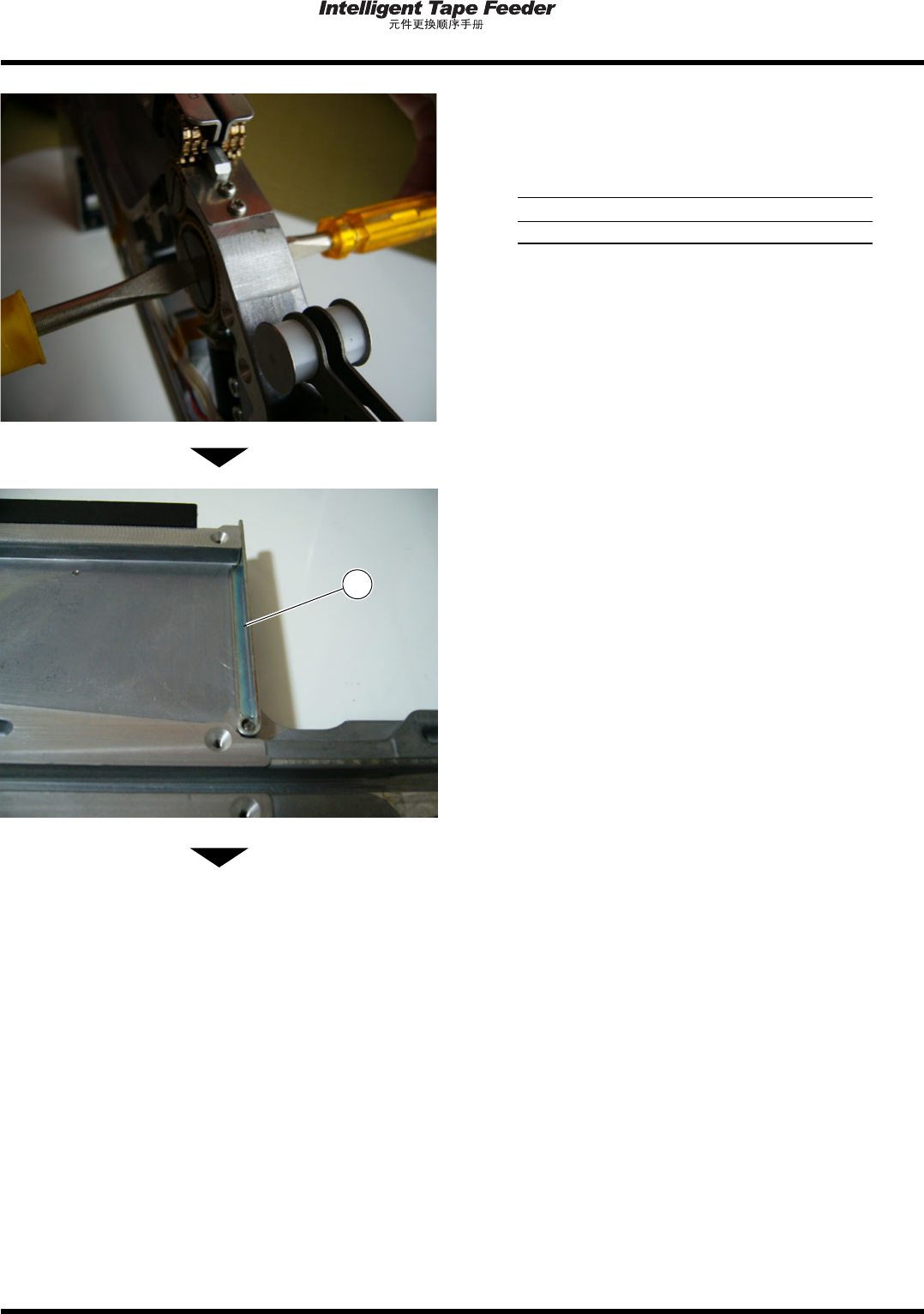

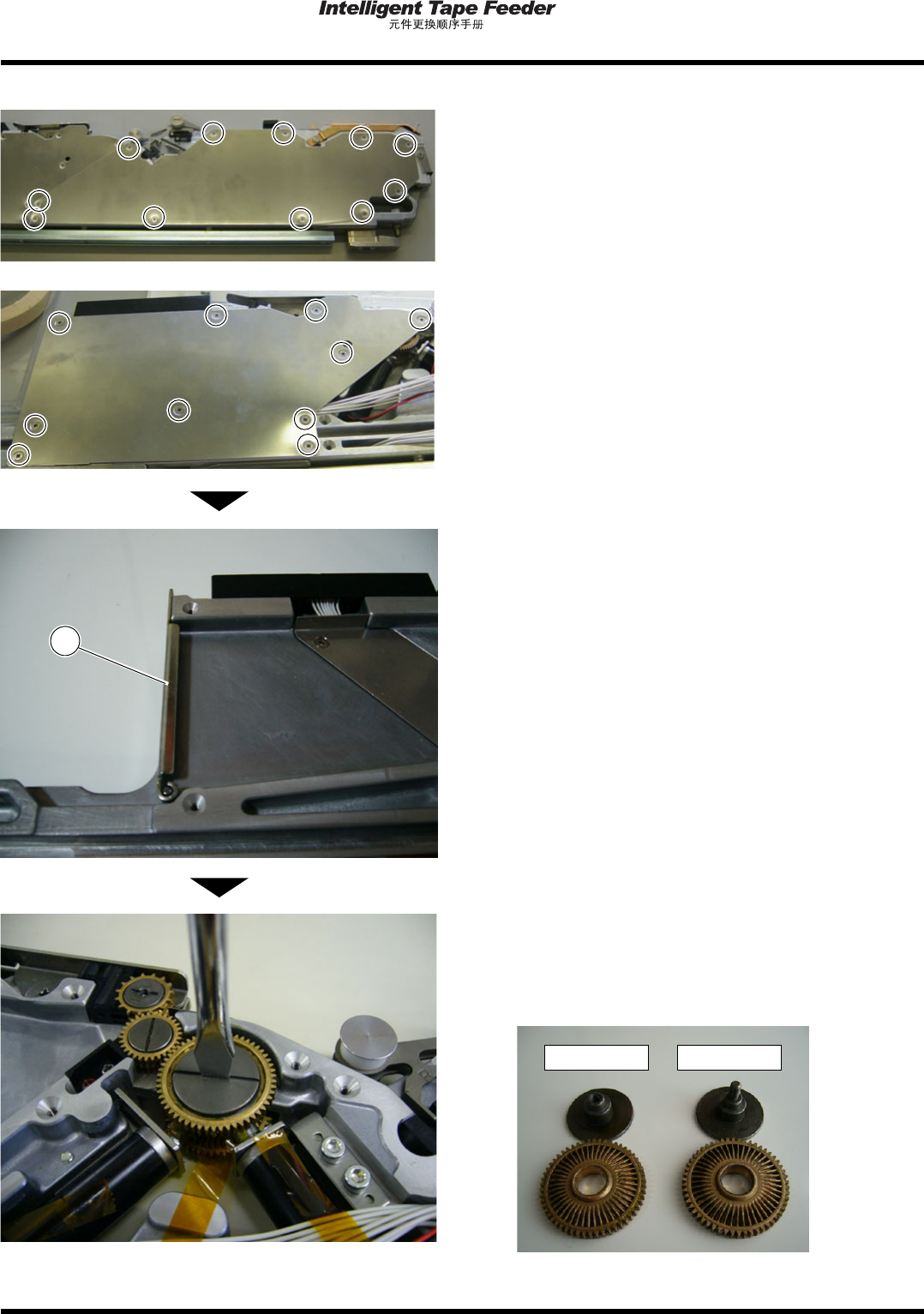

1.10
压紧胶带导入伞齿轮
Page 1-38
3.
将
R
侧的
{
部分的螺钉全部拆卸后，拆卸
盖。
(21
处
)
∗
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
4.
拆卸压紧胶带的盖
。
5.
用一字螺丝刀转螺钉，拆卸
L
侧
/R
侧的齿
轮。
•
螺钉是紧固在一起的。
R
侧
(
前
)
R
侧
(
后
)
L
侧
R
侧
1
INTF-C-PEA01-A04-00
1.10
压紧胶带导入伞齿轮
Page 1-39
安装
1.
更换为新的齿轮后，在平移面、轴侧面、
伞齿轮的齿面上薄薄地涂敷润滑脂。
∗
请勿涂敷在伞齿轮的外周齿面。
∗
请使用如下润滑脂。
MP
润滑脂
2S
(
型号
: N510006423AA)
2.
使齿轮吻合后用螺钉暂时固定。
3.
确认电机侧齿轮和伞齿轮的吻合状态。
∗
请确认高度与相邻小齿轮是否一致。
下一页
L
侧
R
侧
平移面
轴侧面
伞齿轮的齿面
INTF-120E
INTF-C-PEA01-A04-00
L
侧
同一高度
R 侧
同一高度
1.10
压紧胶带导入伞齿轮
Page 1-40
4.
将
L
侧
/R
侧的齿轮都用一字螺丝刀安装。
•
螺钉是紧固在一起的。
拧紧扭矩
100 N•cm (
±
10 N•cm)
5.
将
L
侧的压紧胶带盖
插进。
下一页
1
INTF-C-PEA01-A04-00
