2.9 上侧齿轮盘
Page 2-31

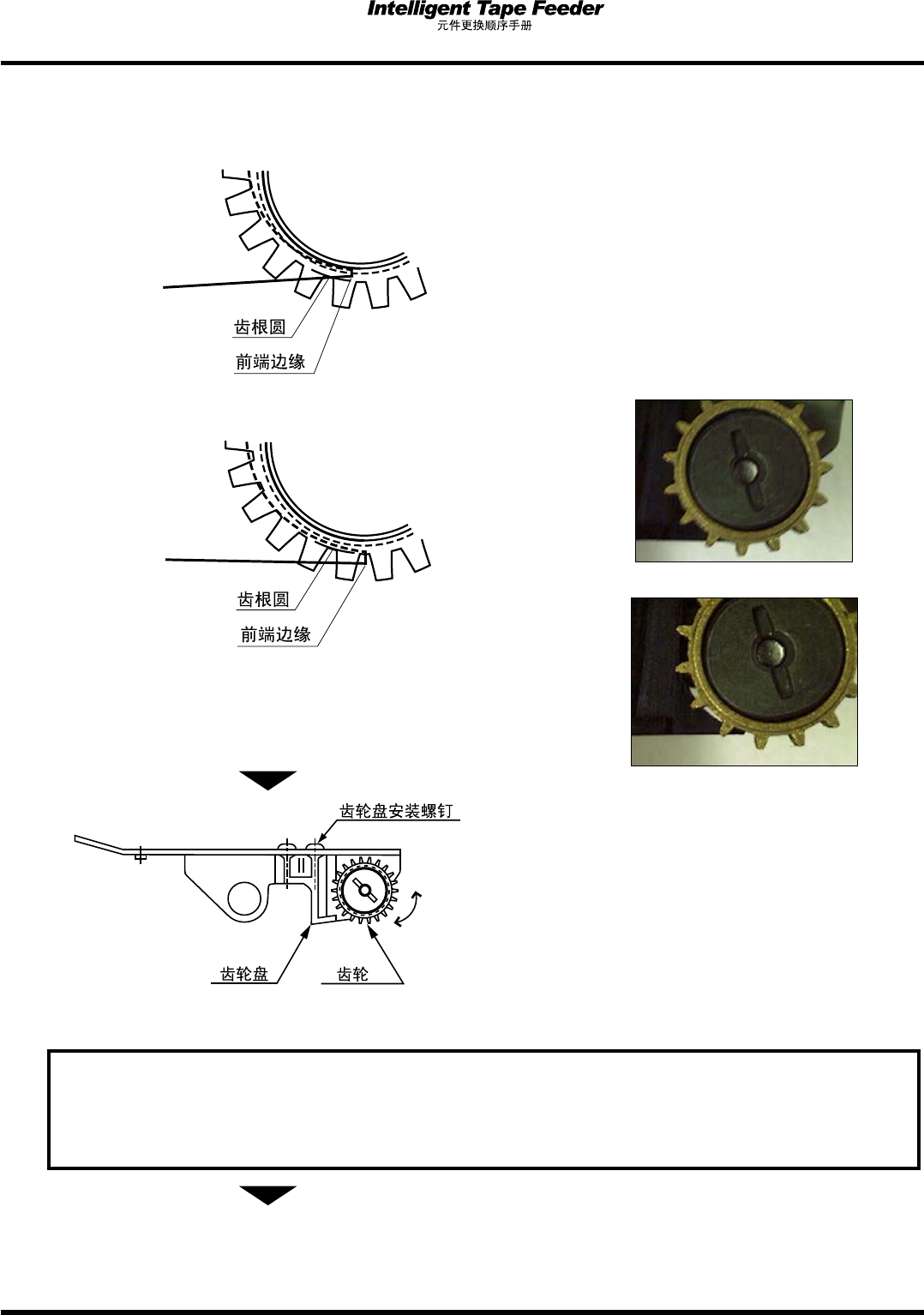

3.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
∗
以目视确认从齿根圆中有没有突出齿轮盘的前
端边缘。
∗
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的
前端边缘从齿根圆突出，有可能压紧胶带将会
致使导入动作变得异常。
(好的例子)
INTF-210P
(不好的例子)
INTF-211P
4.
在安装好齿轮盘的状态下用手旋转齿轮。
∗
请确认齿轮旋转是否顺利。
图表示 8 mmWTF 的右轨道
要求
进行步骤 3.、4.的检查后，如果其状态不正确，请放松齿轮盘的安装螺钉，调整齿轮
盘的位置，然后拧紧螺钉。
下一页
(好的例子)
INTF-090C
INTF-091C
(不好的例子)
INTF-104C
INTF-C-PEA02-A02-00

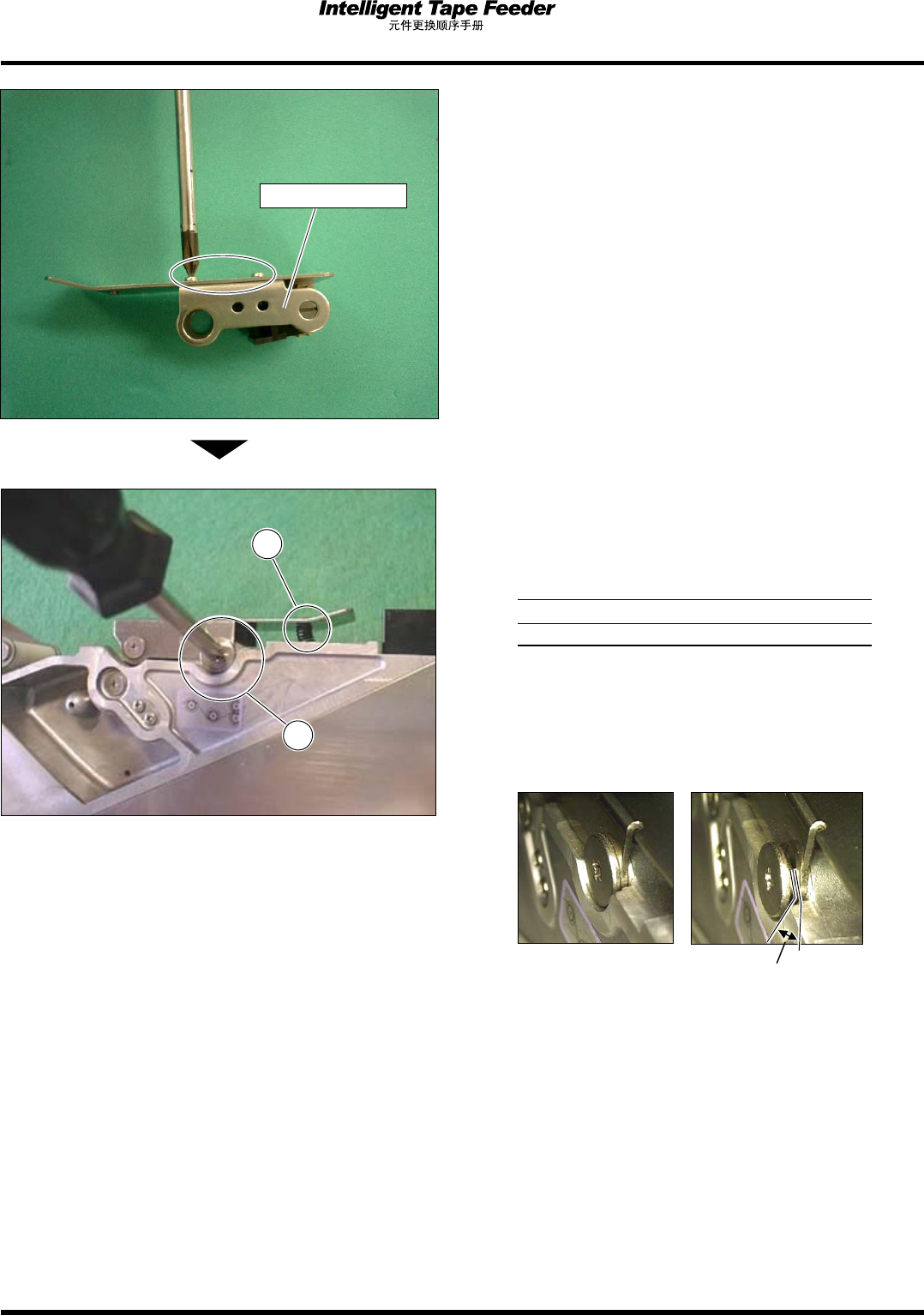

2.9 上侧齿轮盘
Page 2-32
5.
安装好压紧齿轮盖之后，用固定螺钉 (2
处) 紧固。
L 侧
6.
用固定螺钉
暂时拧紧导杆。
7.
安装好弹簧
之后，正式拧紧固定螺钉。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，导杆的动作将会变得不
顺畅。
(好的例子) (不好的例子)
照片 a 照片 b
INTF-226P
INTF-227P
间隙
压紧齿轮盖
INTF-203P
5
4
INTF-C-PEA02-A02-00
2.10 导杆部弹簧
Page 2-33

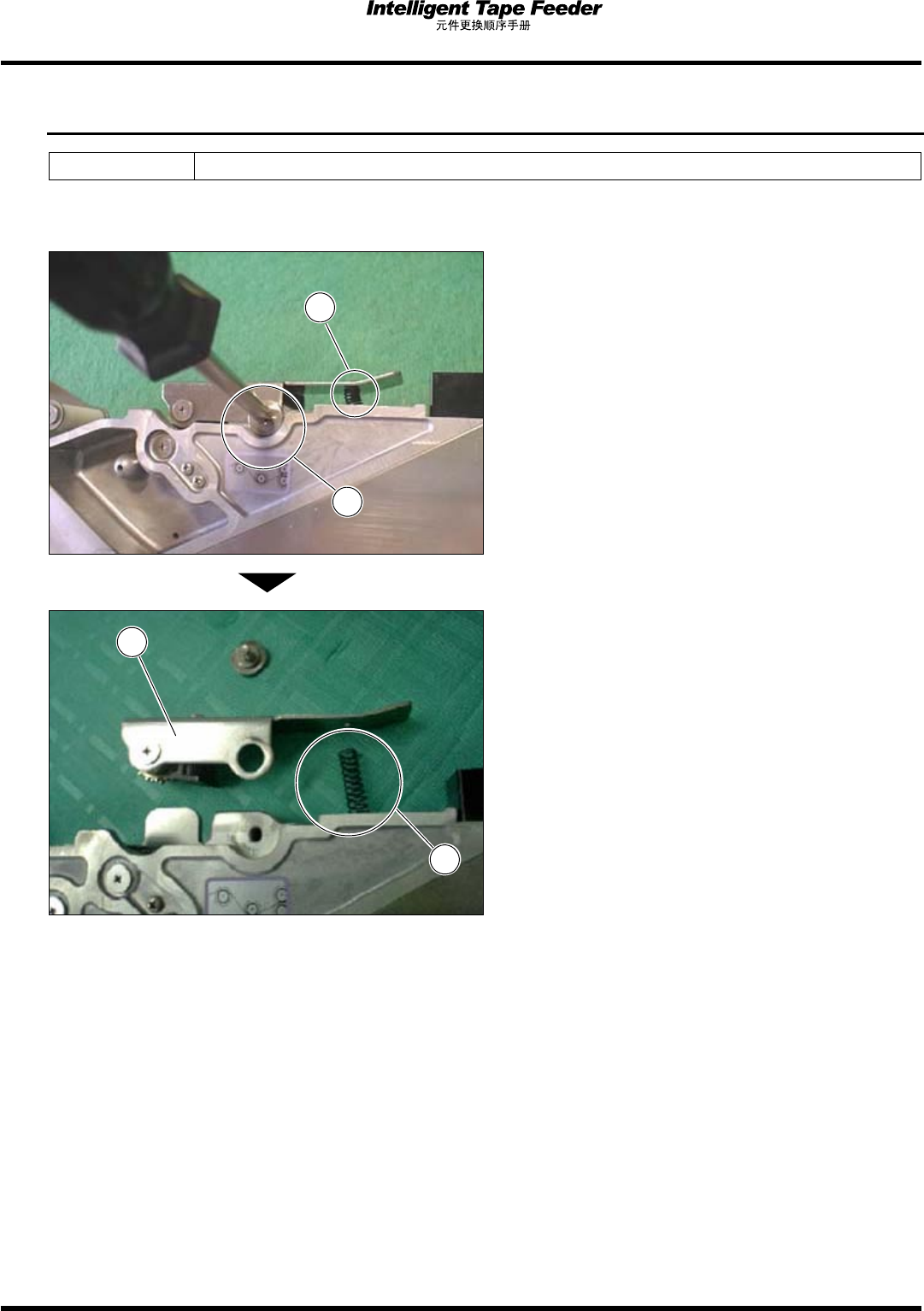

2.10
导杆部弹簧
导杆部弹簧导杆部弹簧
导杆部弹簧
使用工具 十字螺丝刀 (位号码 2)
拆卸
1.
拆卸导杆固定螺钉
。
∗
拆卸固定螺钉时，请注意不要使弹簧
弹出。
∗
对于 24/32 mm 以上的类型，也请拆卸相反方
向的固定螺钉。
2.
拆卸导杆
和弹簧
。
INTF-203P
1
2
INTF-204P
3
2
