1.2 压紧编带盖 Page 1-6 2. 将 R 侧 /L 侧侧面的压紧销 插进。 3. 将弹簧 放入。 (LR 各有 1 个 ) ∗ 请确认支点弹簧的大小是否确实配合弹簧，并 组装。 4. 紧固螺钉 。 (LR 各有 2 处 ) 拧紧扭矩 40 N cm ( ± 5 N cm) I NT F-080C I NT F-245P 2 I NT F-244P 4 I NT F-152P 3 INT F-C-P EA01…
1.2 压紧编带盖
Page 1-5
4.
拔出 R 侧/L 侧侧面的压紧销
。
5.
拆卸 R 侧/L 侧的压紧编带盖
。
安装
R 侧
1.
安装 R 侧/L 侧的压紧编带盖
。
•
在此以 R 侧为例进行说明。
下一页
INTF-245P
3
INTF-154P
4
INTF-154P
1
INTF-C-PEA01-A01-00
1.2 压紧编带盖
Page 1-6
2.
将 R 侧/L 侧侧面的压紧销
插进。
3.
将弹簧
放入。(LR 各有 1 个)
∗
请确认支点弹簧的大小是否确实配合弹簧，并
组装。
4.
紧固螺钉
。(LR 各有 2 处)
拧紧扭矩
40 N
cm (
±
5 N
cm)
INTF-080C
INTF-245P
2
INTF-244P
4
INTF-152P
3
INTF-C-PEA01-A01-00

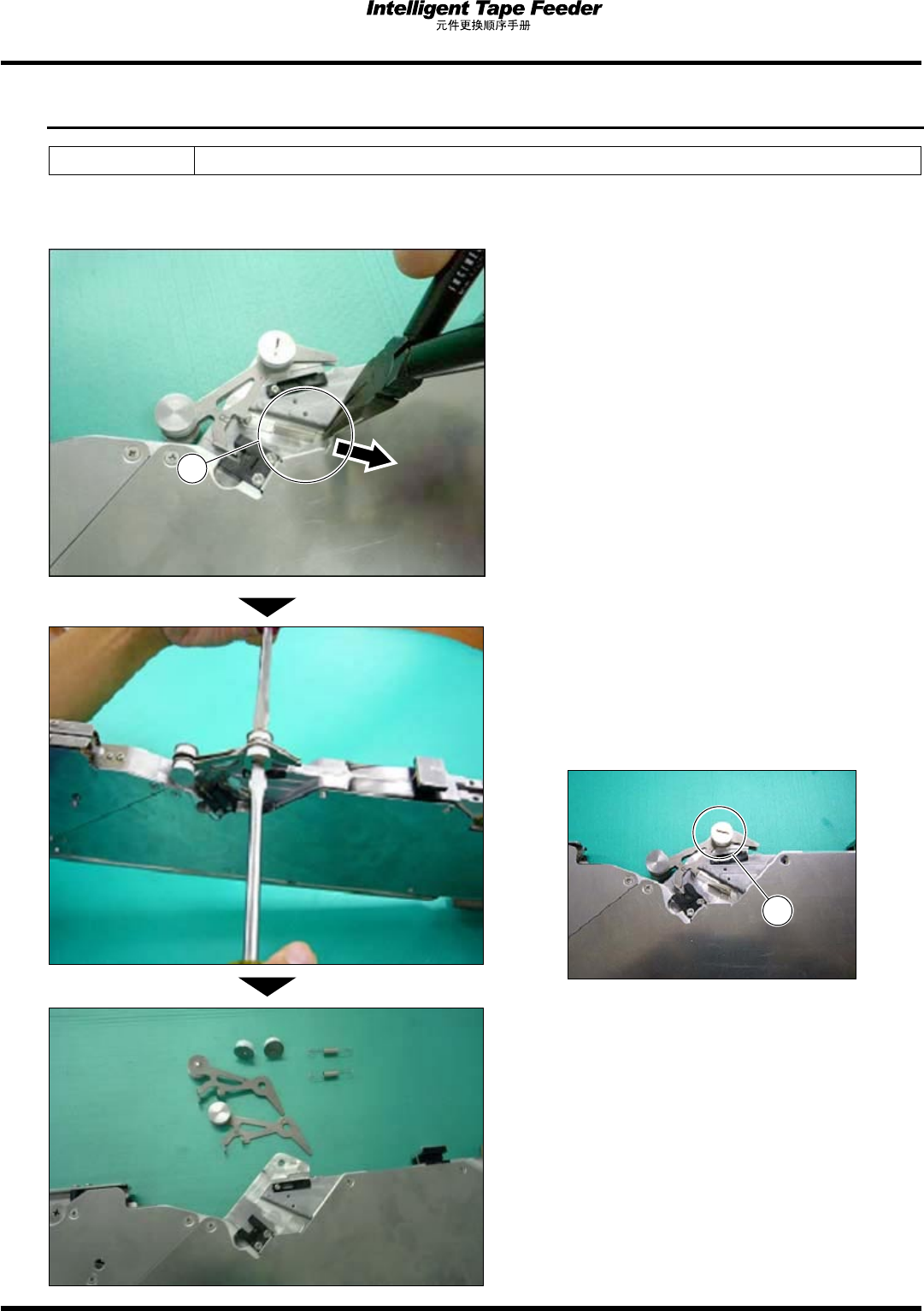

1.3 张力调整器
Page 1-7
1.3
张力调整器
张力调整器张力调整器
张力调整器
使用工具 一字螺丝刀 2 把、无线电钳子
拆卸
R 侧
1.
用无线电钳子拆卸 R 侧/L 侧的弹簧
。
•
在此以 R 侧为例进行说明。
∗
用无线电钳子夹取弹簧时，请注意不要过于用
力。
引起弹簧变形或受到损伤，有可能使其容易折
断。
2.
用 2 把一字螺丝刀拆卸 R 侧/L 侧的螺钉
。
•
螺钉是紧固在一起的。
从 R 侧观看的状态
3.
拆卸张力调整器。
•
配置在 8 mm 单式供料器的 R 侧固定销是六角
孔螺栓。
INTF-155P
1
INTF-157P
2
INTF-156P
INTF-158P
INTF-C-PEA01-A01-00
