1.8 下侧导齿轮 Page 1-26 2. 在 L 侧用一字螺丝刀， 在 R 侧用十字螺丝 刀拆卸固定螺钉。 ∗ 螺钉是紧固在一起的。 ∗ 拆卸固定螺钉时，请注意不要使弹簧弹出。 3. 拆卸导杆和弹簧。 下一页 I NT F-171P R 侧 固定螺钉 弹簧 导杆 I NT F-172P L 侧 固定螺钉 导杆 弹簧 I NT F-173P INT F-C-P EA01-A03-00
1.8 下侧导齿轮
Page 1-25
1.
1.8
下侧导齿轮
下侧导齿轮下侧导齿轮
下侧导齿轮
使用工具 十字螺丝刀 (位号码 1)、一字螺丝刀 2 把

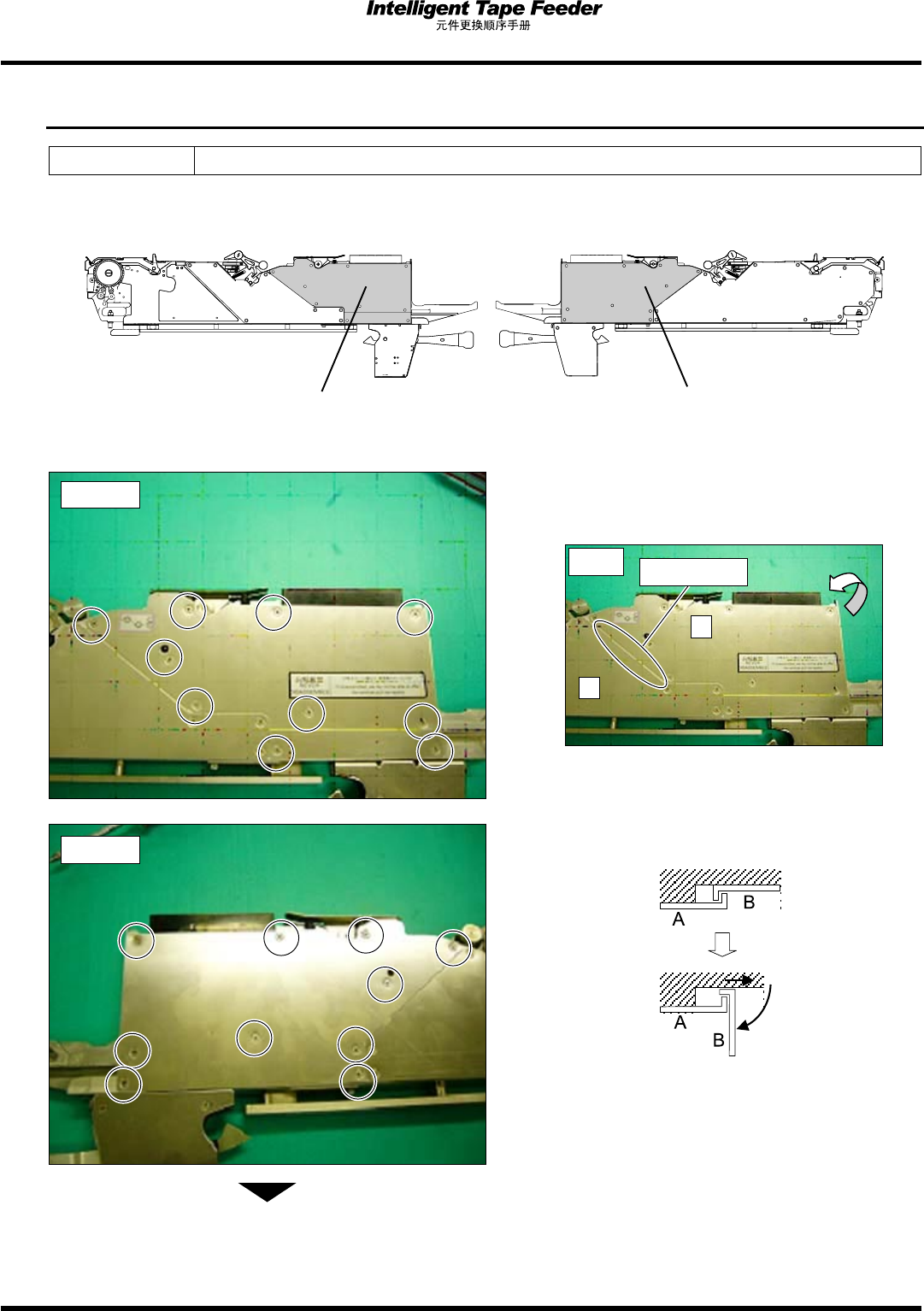

拆卸
要拆卸的盖 (L 侧)
要拆卸的盖 (R 侧)
1.
将 L 侧/R 侧
{
部分的螺钉全部拆卸后，拆
卸盖。
•
L 侧，请以盖 A 和 B 重叠的部分为支点，扳起
盖，并拆卸。
下一页
INTF-160P
重叠部分
A
B
L 侧
INTF-160P
L 侧
INTF-161P
R 侧
INTF-082E
INTF-C-PEA01-A03-00
INTF-081E
1.8 下侧导齿轮
Page 1-26
2.
在 L 侧用一字螺丝刀，在 R 侧用十字螺丝
刀拆卸固定螺钉。
∗
螺钉是紧固在一起的。
∗
拆卸固定螺钉时，请注意不要使弹簧弹出。

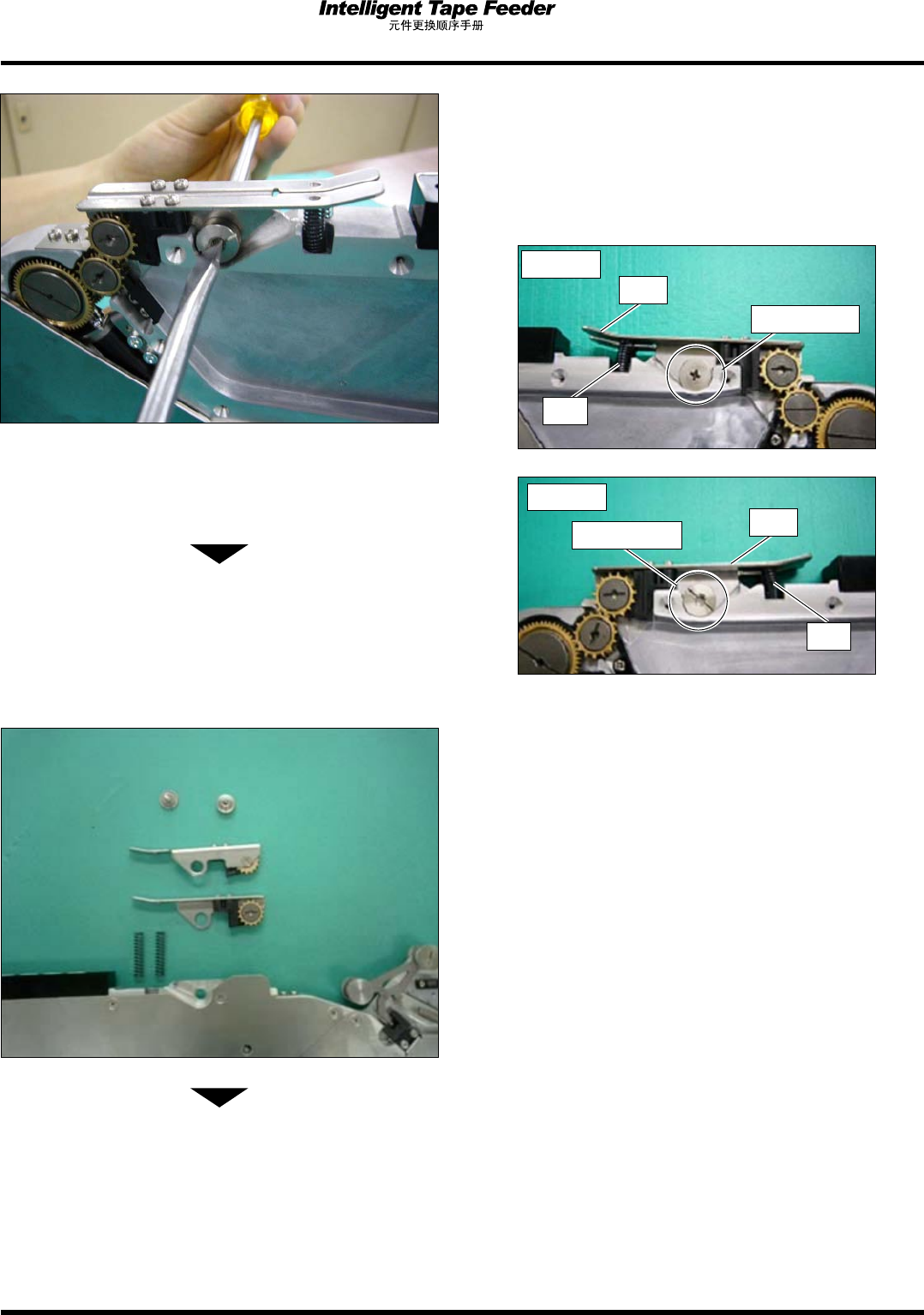

3.
拆卸导杆和弹簧。
下一页
INTF-171P
R 侧
固定螺钉
弹簧
导杆
INTF-172P
L 侧
固定螺钉
导杆
弹簧
INTF-173P
INTF-C-PEA01-A03-00
1.8 下侧导齿轮
Page 1-27

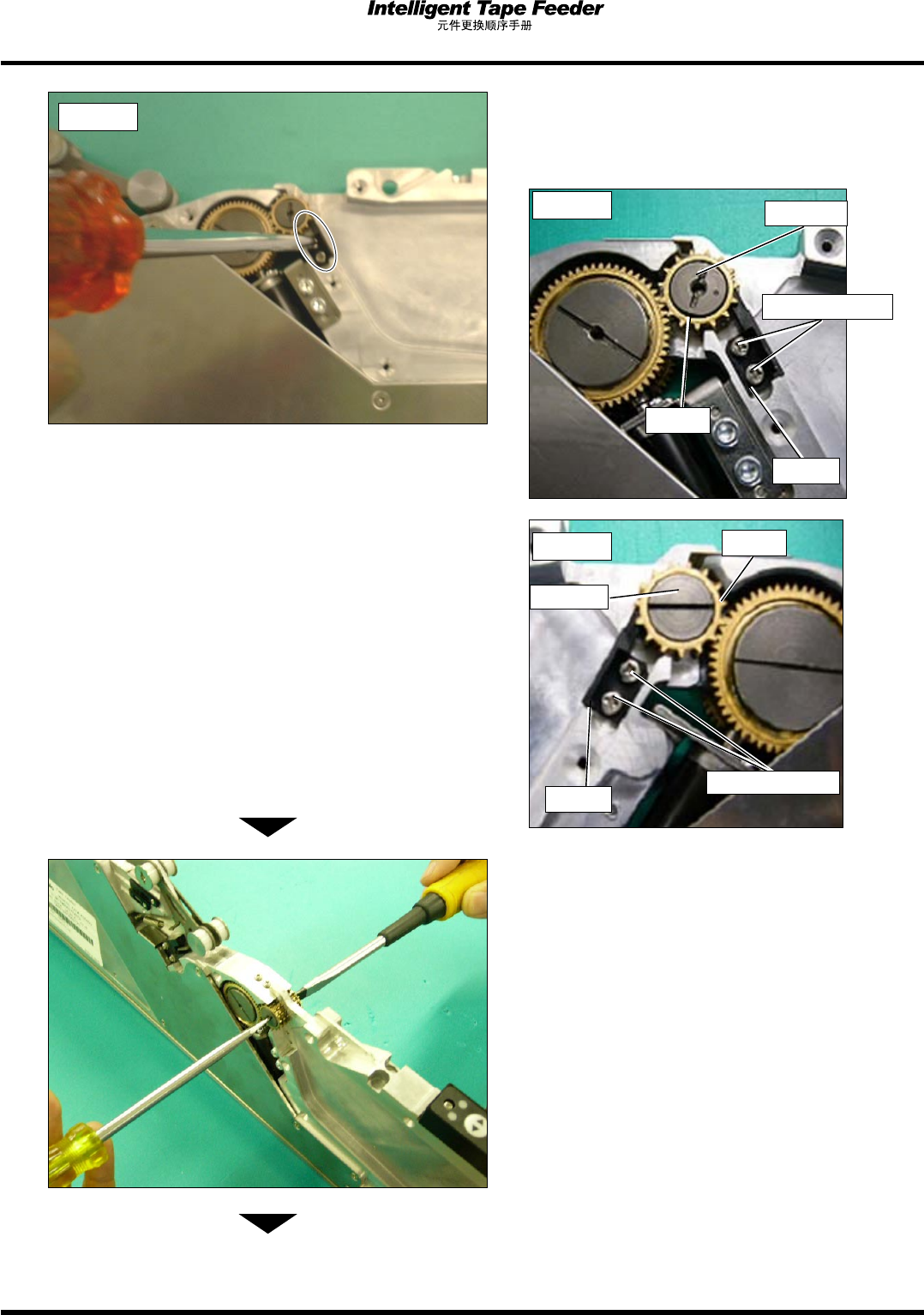

4.
拆卸 R 侧/L 侧的齿轮盘固定螺钉 (各有 2
处) 后，拆卸齿轮盘。
5.
用 2 把一字螺丝刀拆卸固定螺钉。
∗
螺钉是紧固在一起的。
下一页
L 侧
INTF-167P
固定螺钉
齿轮盘固定螺钉
齿轮盘
齿轮
L 侧
INTF-168P
固定螺钉
R 侧
齿轮盘
齿轮盘固定螺钉
齿轮
INTF-C-PEA01-A03-00
