1.5 上侧导齿轮 Page 1-15 安装 1. 更换新齿轮后，在平移面上薄薄地涂敷润 滑脂。 ∗ 请使用如下润滑脂。 MP 润滑脂 2S ( 型号 : N510006423AA ) 2. 安装好齿轮之后，在 L 侧用一字螺丝刀， 在 R 侧用十字螺丝刀紧固齿轮固定螺钉。 拧紧扭矩 100 N cm ( ± 10 N cm) ∗ 组装时， 请使齿轮盘的凸钩 插入到 齿轮槽 之间。 下一页 平移面 齿轮盘 齿轮槽 L 侧 I…

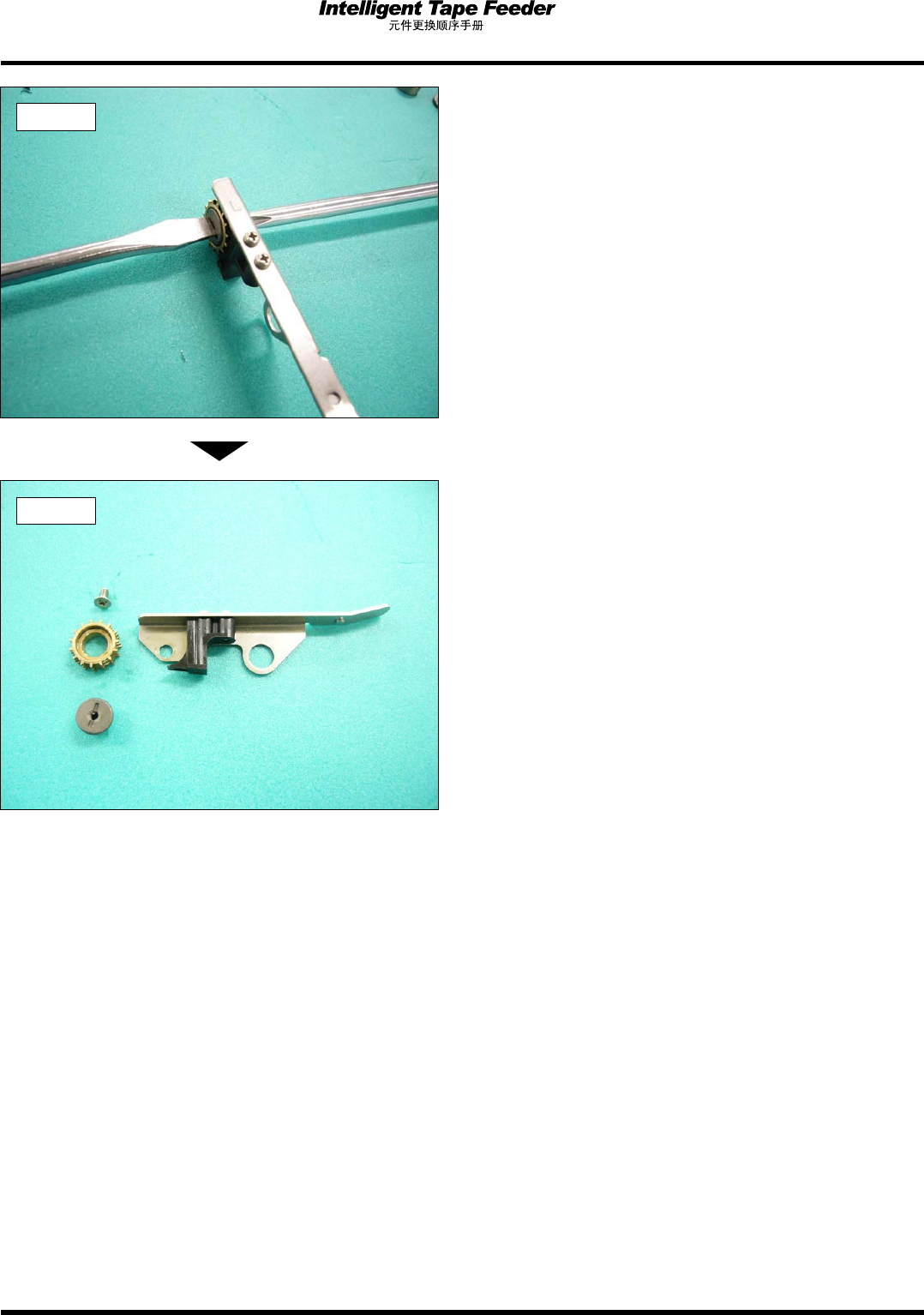

1.5 上侧导齿轮
Page 1-14
3.
在 L 侧用一字螺丝刀，在 R 侧用十字螺丝
刀拆卸齿轮固定螺钉。
∗
在此以 L 侧为例进行说明。
4.
从导杆上拆卸齿轮。
L 侧
L 侧
INTF-C-PEA01-A02-00

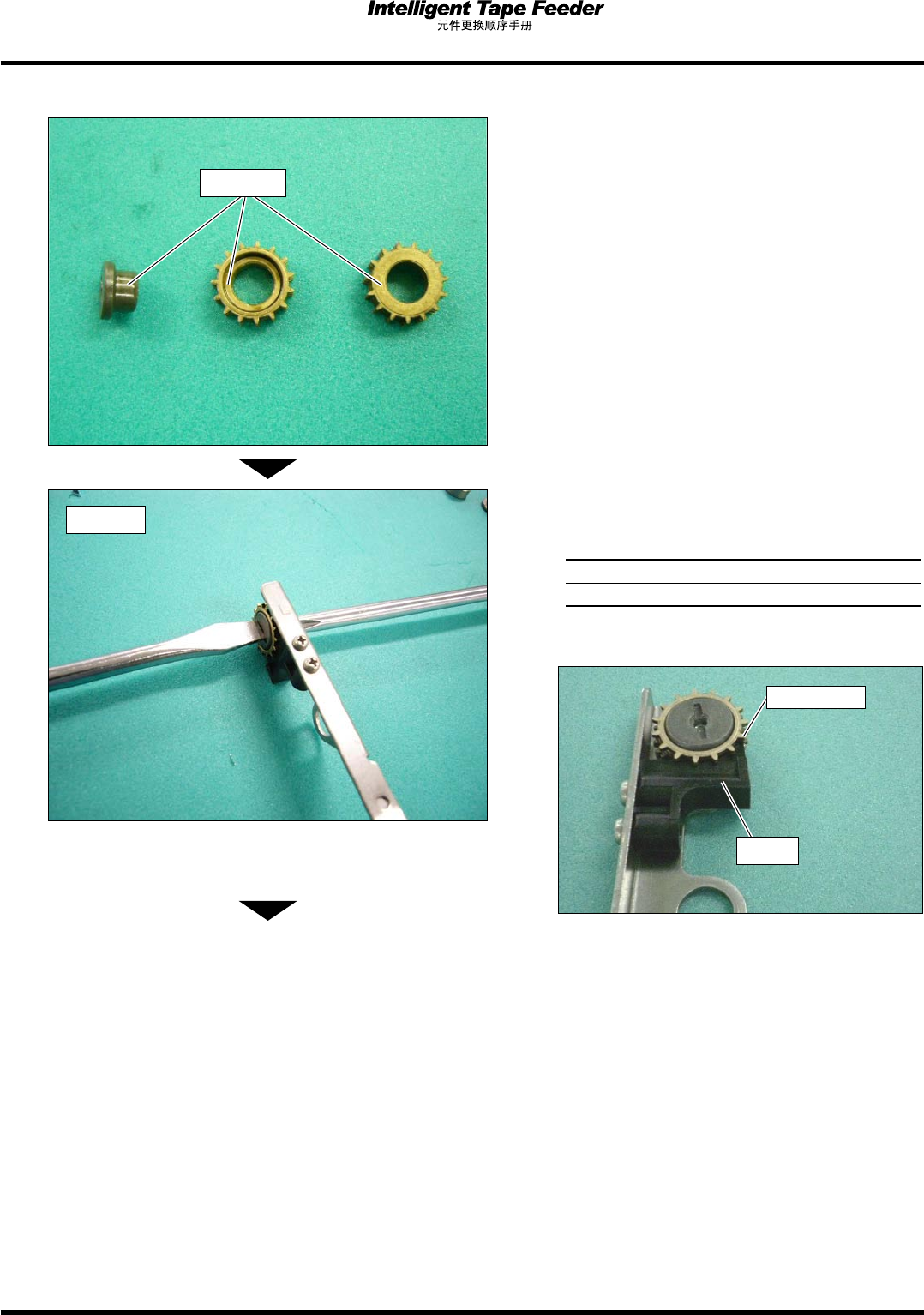

1.5 上侧导齿轮
Page 1-15
安装
1.
更换新齿轮后，在平移面上薄薄地涂敷润
滑脂。
∗
请使用如下润滑脂。
MP 润滑脂 2S
(型号: N510006423AA)
2.
安装好齿轮之后，在 L 侧用一字螺丝刀，
在 R 侧用十字螺丝刀紧固齿轮固定螺钉。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
组装时，请使齿轮盘的凸钩插入到齿轮槽之间。
下一页
平移面
齿轮盘
齿轮槽
L 侧
INTF-C-PEA01-A02-00
1.5 上侧导齿轮
Page 1-16
3.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
∗
请以目视确认从齿根圆中有没有突出齿轮盘的
前端边缘。
∗
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的前
端边缘从齿根圆突出，有可能压紧胶带将会致使
导入动作变得异常。
(好的例子)
INTF-210P
(不好的例子)
INTF-211P
4.
在安装好齿轮盘的状态下用手旋转齿轮。
∗
请确认齿轮旋转是否顺利。
图表示 8 mmWTF 的右轨道
要求
进行步骤 3.、4.的检查后，如果其状态不正确，请放松齿轮盘安装螺钉，调整齿轮盘
的位置，然后拧紧螺钉。
下一页
(好的例子)
INTF-090C
INTF-091C
(不好的例子)
INTF-104C
INTF-C-PEA01-A02-00
