2.15 压紧胶带导入电机 Page 2-62 15. 安装好 L 侧的盖后，将 { 部分的螺钉全部 紧固。 (5 处 ) 安装步骤 1) 安装 L 侧盖。 2) 用 5 根螺钉暂时固定后， 按照编号顺 序拧紧。 3) 确认盖没有浮起。 拧紧扭矩 40 N•cm ( ± 5 N•cm ) 16. 放置在平台上，确认没有盖隆起的现象。 ∗ 没有平台时，请利用直尺等确认。 ∗ 若有隆起，作为原因可考虑到配线的卡住。 2 4 1 3 5 L …

100%1 / 158
2.15
压紧胶带导入电机
Page 2-61
13.
将压紧胶带盖
插到
R
侧的销上。
14.
安装好
R
侧的盖后，将
{
部分的螺钉全部
紧固。
(17
处
)
安装步骤
1)
安装
R
侧盖
(
前
)
。
2)
安装
R
侧盖
(
后
)
。
3)
将
R
侧盖
(
前
)
用
10
根螺钉暂时固定后，按
照编号顺序拧紧。
4)
将
R
侧盖
(
后
)
用
7
根螺钉暂时固定后，按
照编号顺序拧紧。
5)
确认盖没有浮起。
拧紧扭矩
40 N•cm (
±
5 N•cm)
下一页
R
侧
(
前
)
4
5
6
2
9
10
1
7
8
3
R
侧
(
后
)
1
5
2
4
7
3
6
1
INTF-C-PEA02-A03-00
1
2.15
压紧胶带导入电机
Page 2-62
15.
安装好
L
侧的盖后，将
{
部分的螺钉全部
紧固。
(5
处
)
安装步骤
1)
安装
L
侧盖。
2)
用
5
根螺钉暂时固定后，按照编号顺序拧紧。
3)
确认盖没有浮起。
拧紧扭矩
40 N•cm (
±
5 N•cm)
16.
放置在平台上，确认没有盖隆起的现象。
∗
没有平台时，请利用直尺等确认。
∗
若有隆起，作为原因可考虑到配线的卡住。
2
4
1
3
5
L
侧
L
侧的检查
R
侧
(
前、后
)
的检查
INTF-C-PEA02-A03-00

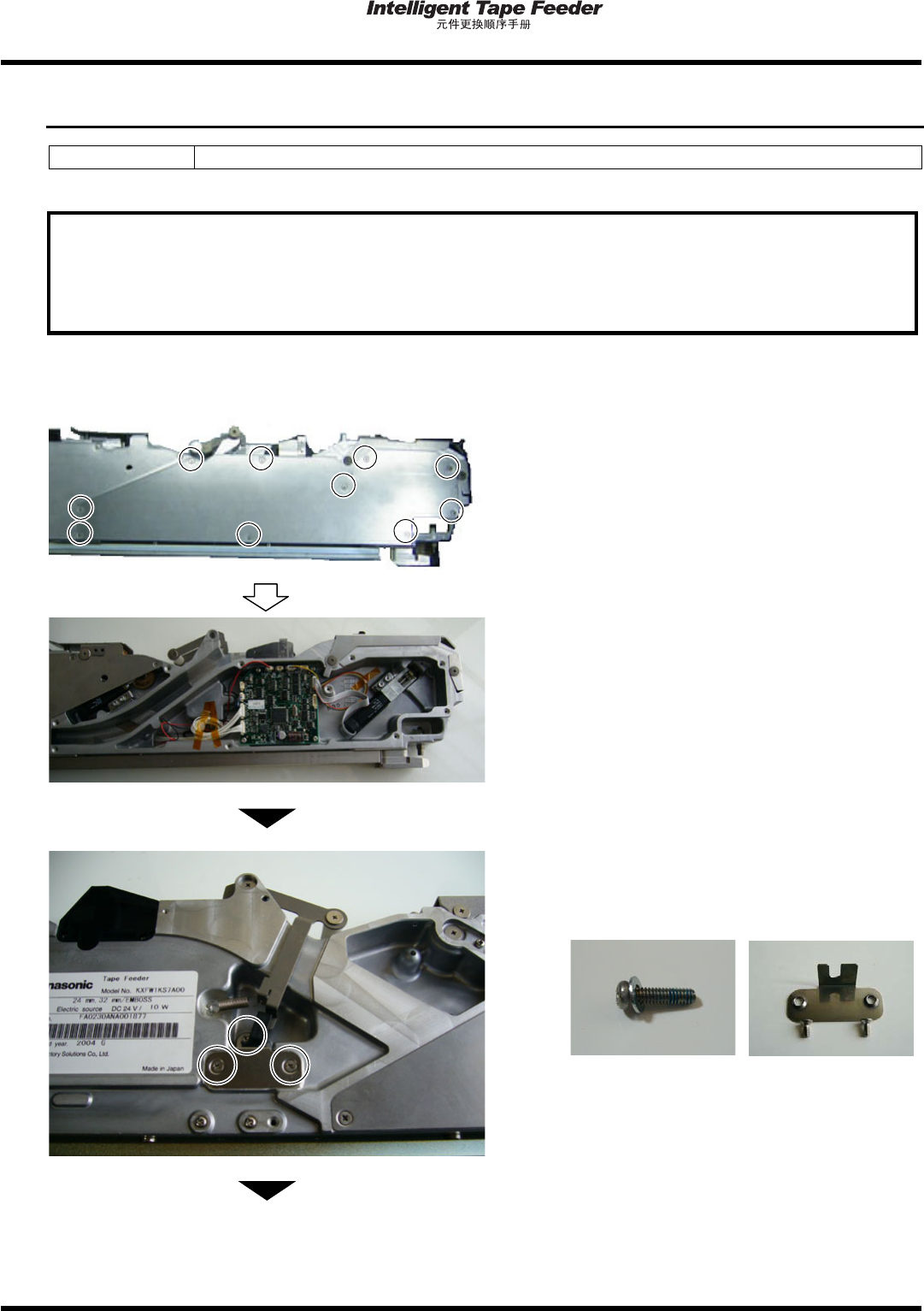

2.16
张力
U
传感器
Page 2-63
2.16
张力
U
传感器
使用工具
十字螺丝刀
(
位号码
1)
、
Kapton®
胶带
(W 7 mm)
∗
“Kapton®”
为美国
DU PONT
公司的注册商标。
要求
本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。
作业时为了保护基板，用接地母线方法等，请务必采取静电对策。
为了避免在安装时因卡住配线而导致短路和断线的发生，请密切注意。
拆卸
1.
将
R
侧的
{
部分的螺钉全部拆卸后，拆卸
盖。
(10
处
)
∗
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
2.
拆卸在
L
侧上安装的螺钉后，拆卸传感器
和配线盖。
M2
×
8: 1
个
(
传感器
)
M2.5
×
6: 2
个
(
配线盖
)
下一页
R
侧
L
侧
INTF-C-PEA02-A03-00
