1.13 操作按钮 Page 1-69 11. 确认全部配线的动作是否顺畅 ( 没有被夹 住 ) 。 12. L 侧 /R 侧的电机线不要穿过基板上面， 而 从左上面穿到左侧面，向电机侧轻拉。 13. 为了使控制基板左侧的配线高度不要超过 框架上面，用聚酰亚胺胶带压下，将其固 定住。 • 聚酰亚胺胶带型号 : N510042833AA 14. 将 L 侧电机线和白色线并列排列， 用聚酰 亚胺胶带使其平坦，并固定住。 ∗ 请将其固定在 L…

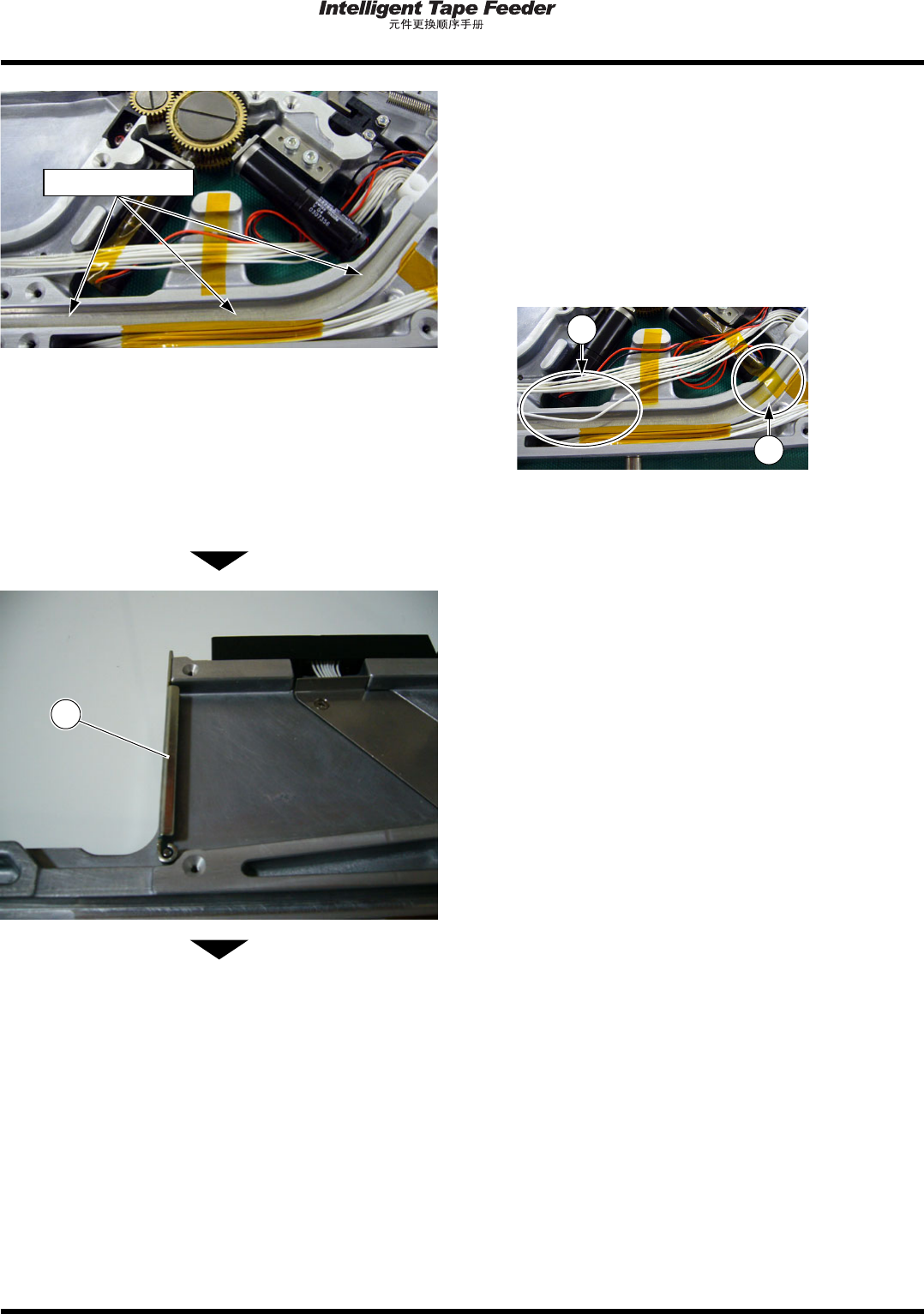

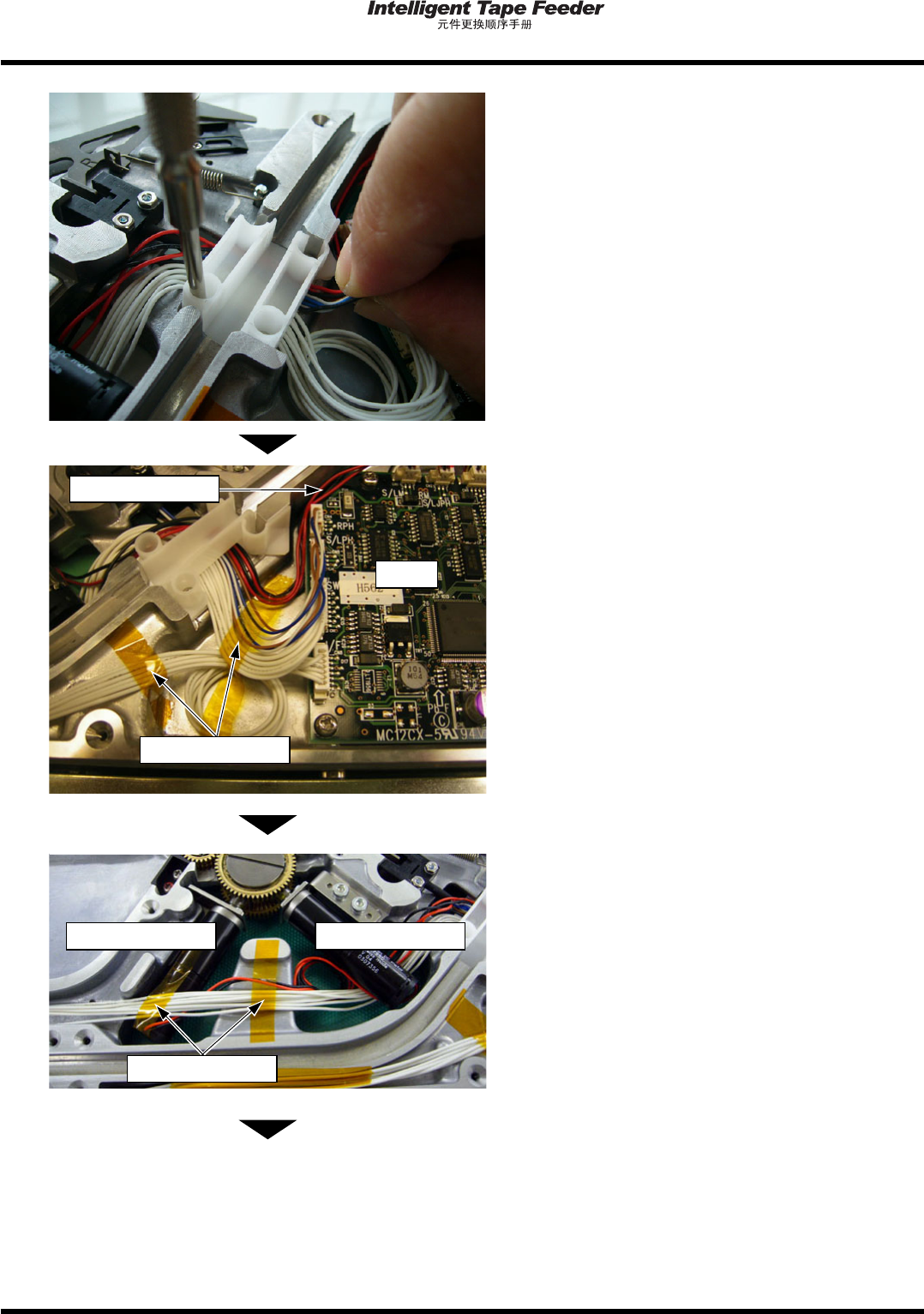

1.13
操作按钮
Page 1-68
8.
为了能将剩余的配线整理好，在基板旁边
的空间暂时配置配线经路。
9.
为了使配线盖安装部分的各配线不重叠，
用手指轻轻地压住。
配线盖
(
白
)
10.
将配线盖覆盖在上面，在用手指轻压的状
态下一边确认各配线动作顺畅，一边用螺
钉
(
小盘头螺丝
)
固定配线盖。
∗
在拧紧螺钉时，为了使配线不重叠，请一边确
认，一边按对角，对称地分多次逐步拧紧。
拧紧扭矩
40 N•cm (
±
5 N•cm)
下一页
INTF-C-PEA01-A04-00
1.13
操作按钮
Page 1-69
11.
确认全部配线的动作是否顺畅
(
没有被夹
住
)
。
12.
L
侧
/R
侧的电机线不要穿过基板上面，而
从左上面穿到左侧面，向电机侧轻拉。
13.
为了使控制基板左侧的配线高度不要超过
框架上面，用聚酰亚胺胶带压下，将其固
定住。
•
聚酰亚胺胶带型号
: N510042833AA
14.
将
L
侧电机线和白色线并列排列，用聚酰
亚胺胶带使其平坦，并固定住。
∗
请将其固定在
L
侧电机以及电机之间的框架槽
里。
下一页
基板
聚酰亚胺胶带
电机线
INTF-C-PEA01-A04-00
聚酰亚胺胶带
L
侧电机
R
侧电机
R
侧
1.13
操作按钮
Page 1-70
∗
在固定配线时，请使配线高度不要超过盖的安
装面上面，将其固定。
(
安装盖时，这有可能成为卡住断线、短路的原
因。
)
∗
请确认聚酰亚胺胶带、配线、配线盖没有覆盖
在工件轨道
(
滑槽
)
上、框架上面、配线盖上面。
(
这有可能成为堵塞的原因。
)
坏例子
:
聚酰亚胺胶带覆盖在工件轨道
(
滑槽
)
上。
配线在安装面上，并且覆盖在工件轨道
(
滑
槽
)
上。
15.
将
R
侧的压紧胶带盖
插进。
下一页
1
2
1
INTF-C-PEA01-A04-00
工件轨道
