1.3 张力调整器 Page 1-8 安装 1. 安装好张力调整器之后， 用 2 把一字螺丝 刀紧固 R 侧 /L 侧的螺钉。 ∗ L 侧 /R 侧两侧的间隙都要紧固 ( 如照片 a) 。 紧固状态如照片 b 时， 张力调整 器的动 作将会 变 得不顺畅。 ( 好的例子 ) ( 不好的例子 ) 照片 a 照片 b I NT F-206P I NT F-207P 间隙 R 侧 2. 用无线电钳子安装 R 侧 /L 侧的弹簧 。 拧…
1.3 张力调整器
Page 1-7
1.3
张力调整器
张力调整器张力调整器
张力调整器
使用工具 一字螺丝刀 2 把、无线电钳子
拆卸
R 侧
1.
用无线电钳子拆卸 R 侧/L 侧的弹簧
。
•
在此以 R 侧为例进行说明。
∗
用无线电钳子夹取弹簧时，请注意不要过于用
力。
引起弹簧变形或受到损伤，有可能使其容易折
断。
2.
用 2 把一字螺丝刀拆卸 R 侧/L 侧的螺钉
。
•
螺钉是紧固在一起的。
从 R 侧观看的状态
3.
拆卸张力调整器。
•
配置在 8 mm 单式供料器的 R 侧固定销是六角
孔螺栓。
INTF-155P
1
INTF-157P
2
INTF-156P
INTF-158P
INTF-C-PEA01-A01-00
1.3 张力调整器
Page 1-8
安装
1.
安装好张力调整器之后，用 2 把一字螺丝
刀紧固 R 侧/L 侧的螺钉。
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，张力调整器的动作将会变
得不顺畅。
(好的例子) (不好的例子)
照片 a 照片 b
INTF-206P INTF-207P
间隙
R 侧
2.
用无线电钳子安装 R 侧/L 侧的弹簧
。
拧紧扭矩
80 N
cm (
±
10 N
cm)
∗
用无线电钳子夹取弹簧时，请注意不要过于用
力。
引起弹簧变形或受到损伤，有可能使其容易折
断。
INTF-155P
1
INTF-156P
INTF-C-PEA01-A01-00

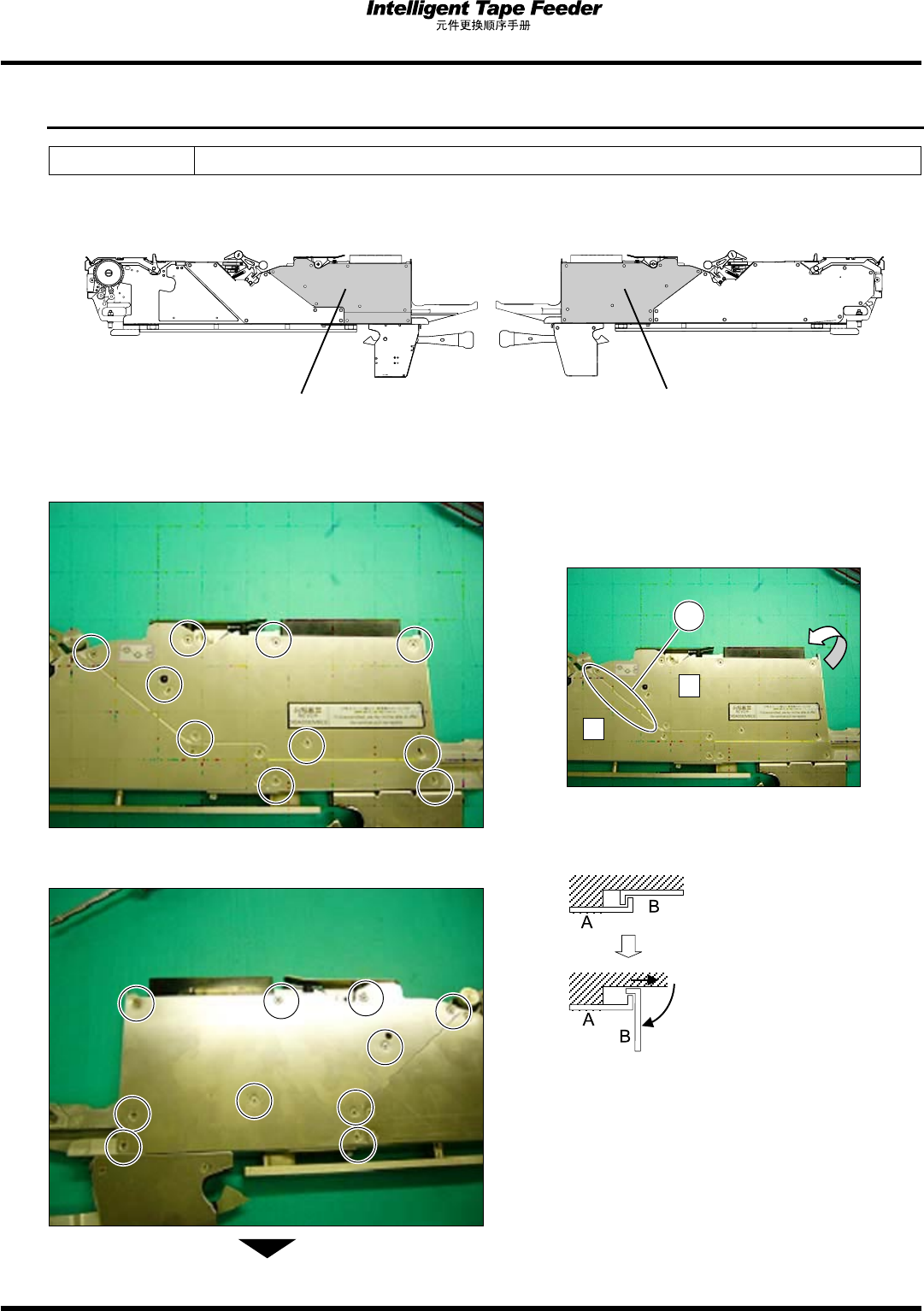

1.4 压紧胶带盖
Page 1-9
1.4
压紧胶带盖
压紧胶带盖压紧胶带盖
压紧胶带盖
使用工具 十字螺丝刀 (位号码 1)、六角扳手 (1 mm)
拆卸
要拆卸的盖 (L 侧)
要拆卸的盖 (R 侧)
L 侧
1.
将 L 侧/R 侧
{
部分的螺钉全部拆卸后，拆
卸盖。(LR 各有 10 处)
L 侧
∗
L 侧，请以盖 A 和 B 重叠的部分
为支点，扳
起盖，并拆卸。
R 侧
下一页
INTF-160P
INTF-161P
INTF-081E
INTF-160P
A
B
1
INTF-082E
INTF-C-PEA01-A01-00
