1.8 下侧导齿轮 Page 1-30 4. 确认齿轮盘的前端和齿轮圆的位置关系是 否适当。 ∗ 请以目视确认从齿根圆中有没有突出齿轮盘的 前端边缘。 ∗ 请在把齿轮盘轻轻压到齿轮槽部的状态下紧固 螺钉。 齿轮盘的凸钩前 端离开 齿轮槽 部时， 齿轮盘的 前 端边缘从齿根圆 突出， 有可能压 紧胶带 将会致 使 导入动作变得异常。 ( 好的例子 ) I NT F-094C I NT F-234P ( 不好的例子 ) I NT F-092…
1.8 下侧导齿轮
Page 1-29

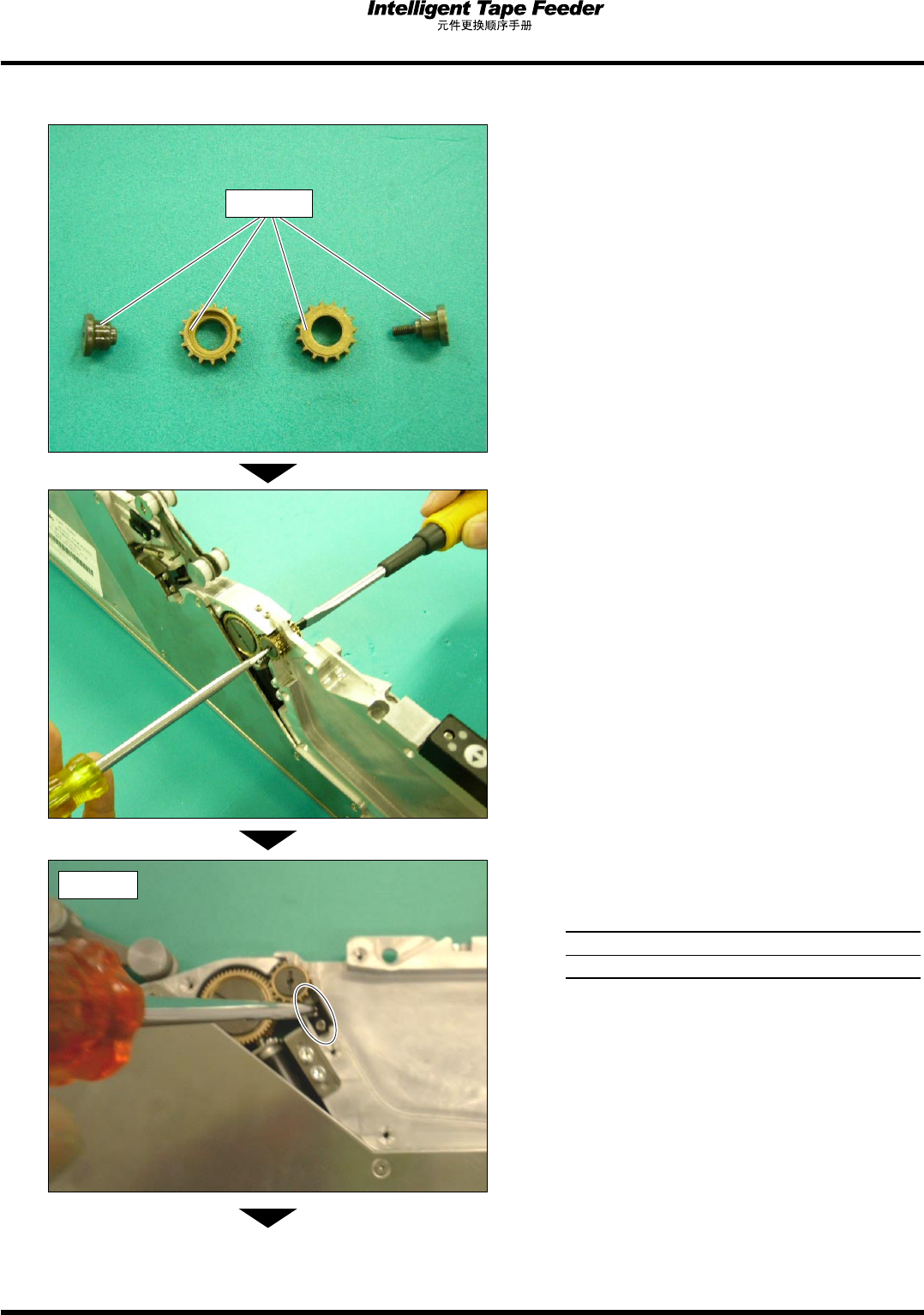

安装
1.
更换新齿轮后，在平移面上薄薄地涂敷润
滑脂。
∗
请使用如下润滑脂。
MP 润滑脂 2S
(型号: N510006423AA)
2.
安装好齿轮之后，用 2 把一字螺丝刀紧固
固定螺钉。
3.
安装好 R 侧/L 侧的齿轮盘之后，用齿轮
盘固定螺钉 (各有 2 处) 紧固。
拧紧扭矩
40 N
cm (
±
5 N
cm)
∗
组装时，请使齿轮盘的凸钩插入到齿轮槽之间。
下一页
平移面
L 侧
INTF-C-PEA01-A03-00
1.8 下侧导齿轮
Page 1-30
4.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
∗
请以目视确认从齿根圆中有没有突出齿轮盘的
前端边缘。
∗
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的前
端边缘从齿根圆突出，有可能压紧胶带将会致使
导入动作变得异常。
(好的例子)
INTF-094C
INTF-234P
(不好的例子)
INTF-092C
INTF-233P
∗
前端边缘突出时，请放松齿轮盘固定螺钉，调
整齿轮盘的位置之后重新再紧固。然后进行检
查。
下一页
INTF-167P
齿轮盘固定螺钉
L 侧
INTF-C-PEA01-A03-00
1.8 下侧导齿轮
Page 1-31
5.
安装好 R 侧/L 侧的导杆
之后，暂时拧紧
固定螺钉
。
6.
将 R 侧/L 侧的弹簧
放入。
7.
将固定螺钉正式拧紧后使其固定。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，导杆的动作将会变得不
顺畅。
L 侧
下一页
(好的例子) (不好的例子)
照片 a 照片 b
INTF-218P
INTF-219P
间隙
INTF-217P
INTF-170P
1
2
INTF-174P
3
INTF-C-PEA01-A03-00
