1.8 下侧导齿轮 Page 1-31 5. 安装好 R 侧 /L 侧的导杆 之后， 暂时拧紧 固定螺钉 。 6. 将 R 侧 /L 侧的弹簧 放入。 7. 将固定螺钉正式拧紧后使其固定。 拧紧扭矩 100 N cm ( ± 10 N cm) ∗ L 侧 /R 侧两侧的间隙都要紧固 ( 如照片 a) 。 紧固状态如照片 b 时，导杆的动作将会变得不 顺畅。 L 侧 下一页 ( 好的例子 ) ( 不好的例子 ) 照片 …

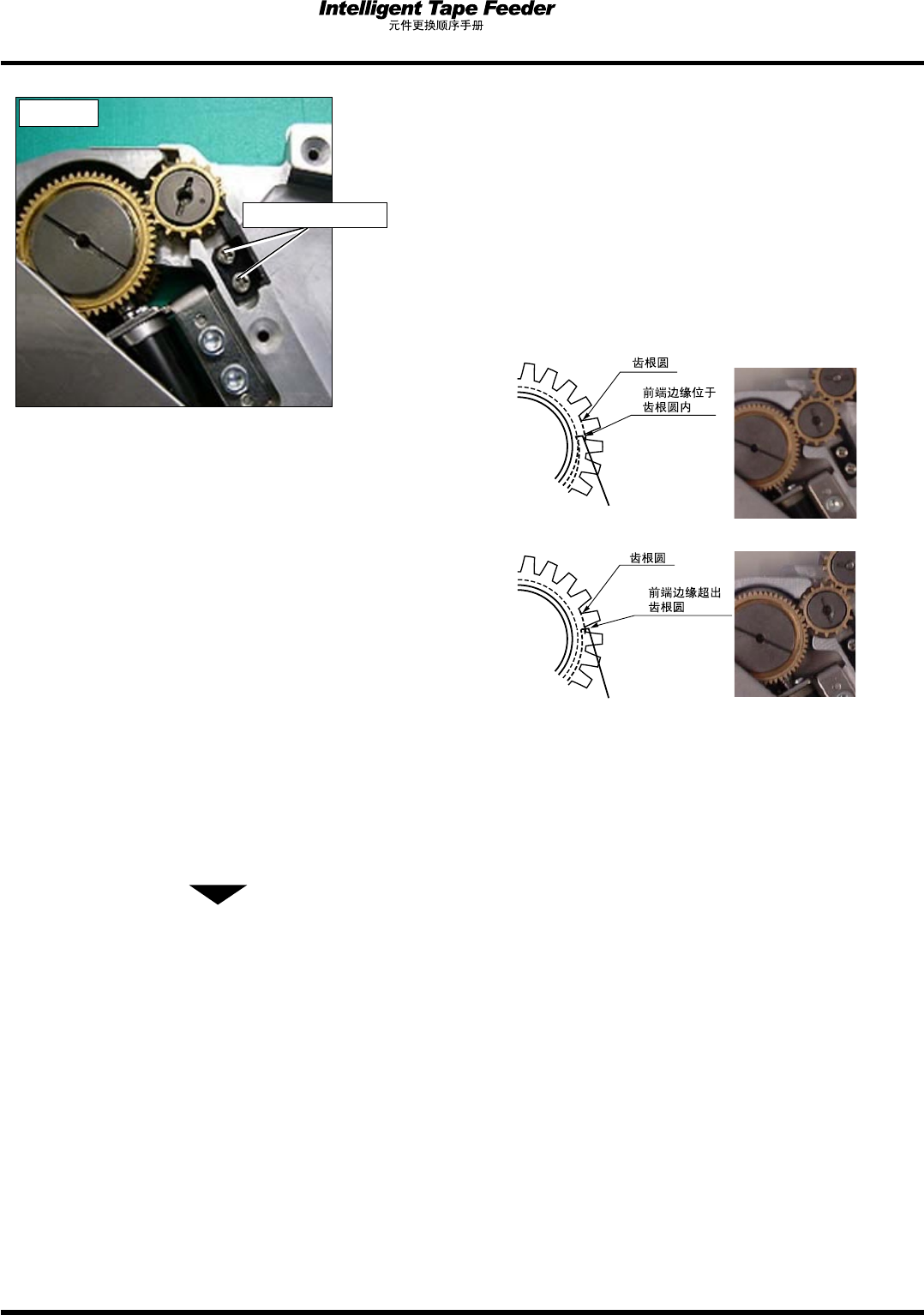

1.8 下侧导齿轮
Page 1-30
4.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
∗
请以目视确认从齿根圆中有没有突出齿轮盘的
前端边缘。
∗
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的前
端边缘从齿根圆突出，有可能压紧胶带将会致使
导入动作变得异常。
(好的例子)
INTF-094C
INTF-234P
(不好的例子)
INTF-092C
INTF-233P
∗
前端边缘突出时，请放松齿轮盘固定螺钉，调
整齿轮盘的位置之后重新再紧固。然后进行检
查。
下一页
INTF-167P
齿轮盘固定螺钉
L 侧
INTF-C-PEA01-A03-00

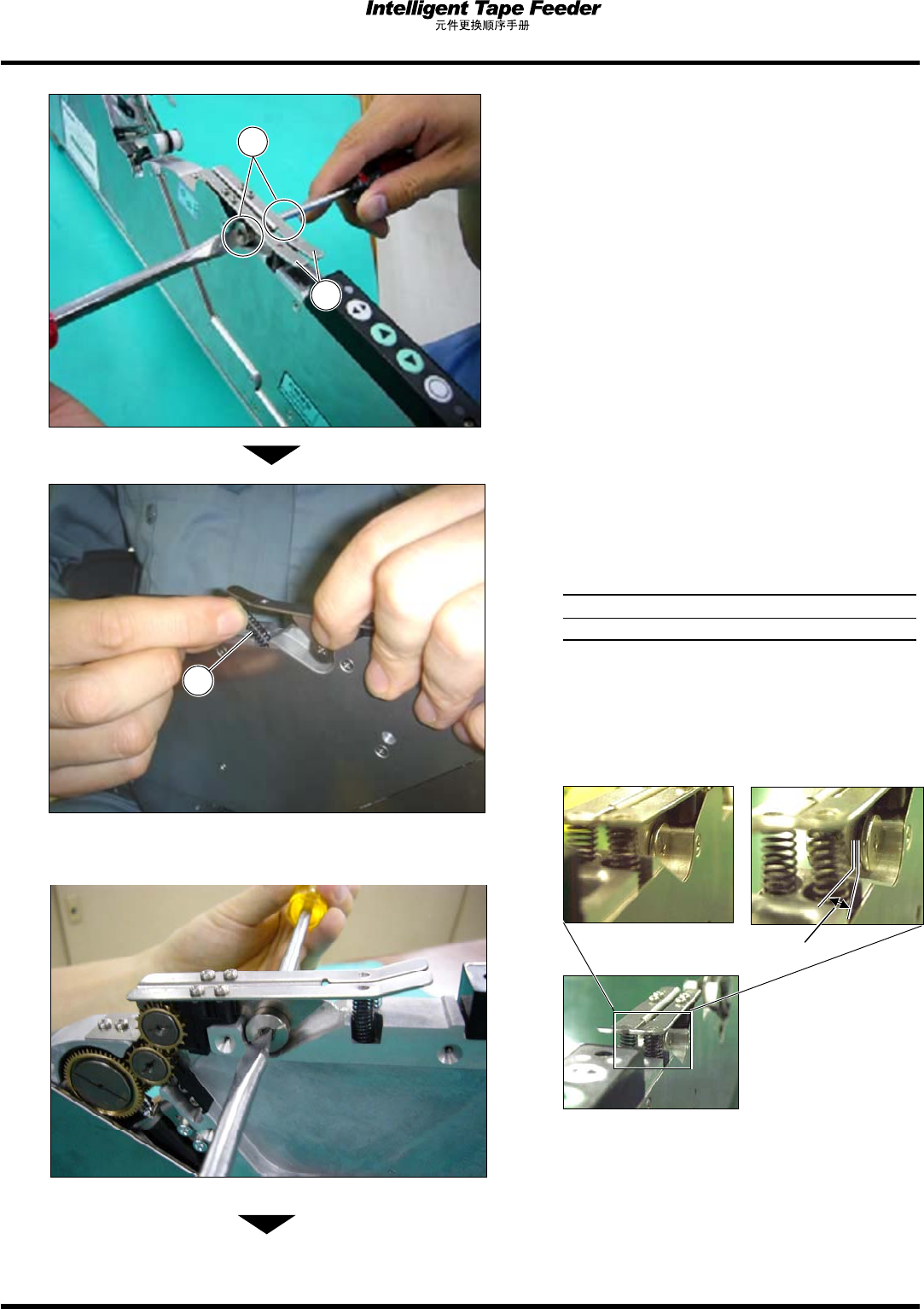

1.8 下侧导齿轮
Page 1-31
5.
安装好 R 侧/L 侧的导杆
之后，暂时拧紧
固定螺钉
。
6.
将 R 侧/L 侧的弹簧
放入。
7.
将固定螺钉正式拧紧后使其固定。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，导杆的动作将会变得不
顺畅。
L 侧
下一页
(好的例子) (不好的例子)
照片 a 照片 b
INTF-218P
INTF-219P
间隙
INTF-217P
INTF-170P
1
2
INTF-174P
3
INTF-C-PEA01-A03-00

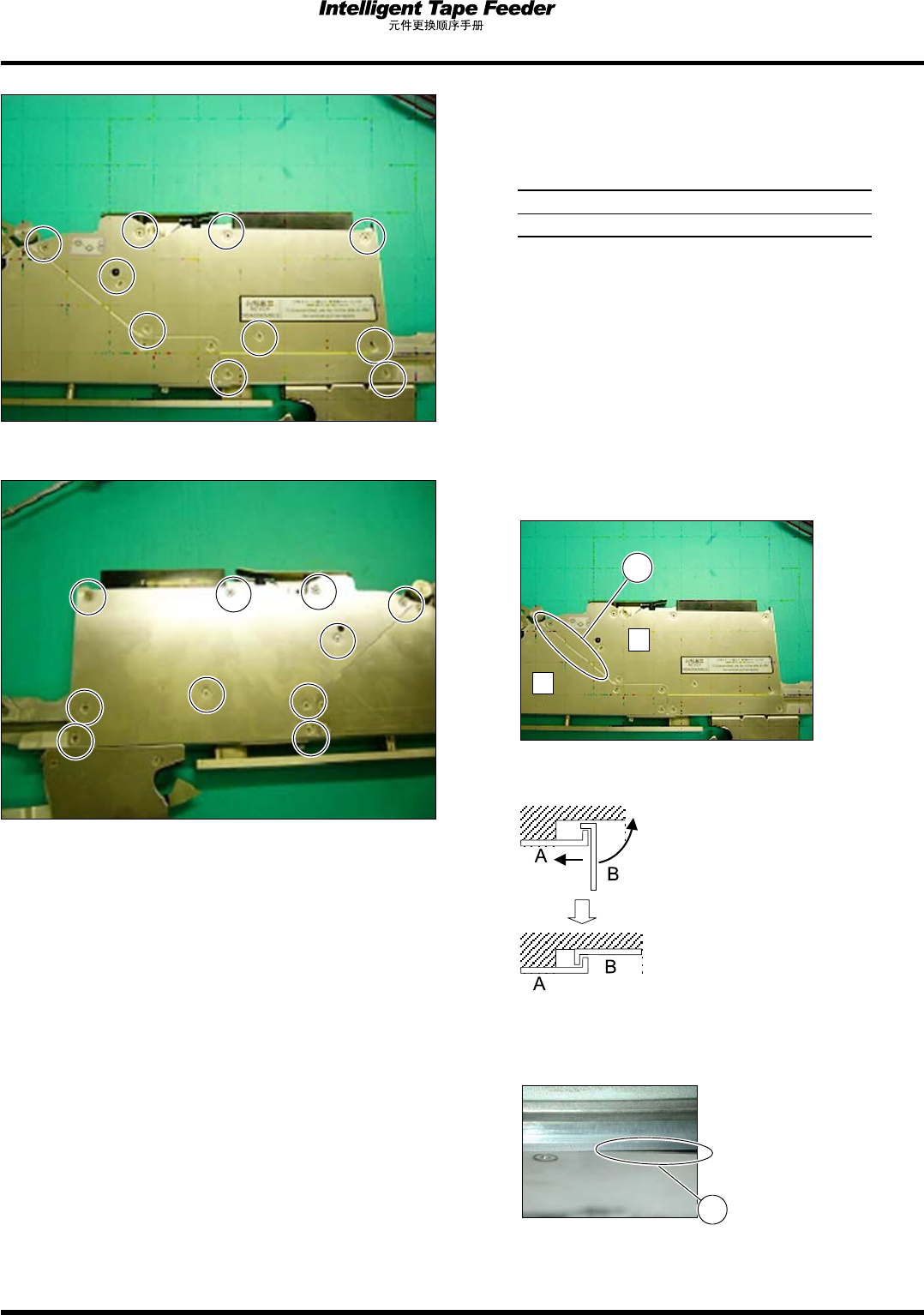

1.8 下侧导齿轮
Page 1-32
8.
安装好 L 侧/R 侧的盖之后，将
{
部分的螺
钉全部固定。
(LR 各有 10 处)
拧紧扭矩
40 N
cm (
±
5 N
cm)
R 侧
L 侧
•
安装 L 侧的盖 B 时，请在挂住部分
插进盖 A
下面的状态下安装。
∗
拧紧螺钉时，请将各螺钉慢慢拧紧，以避免发
生盖浮起的现象
。
INTF-160P
INTF-161P
INTF-160P
A
B
1
INTF-083E
INTF-209P
2
INTF-C-PEA01-A03-00
