4 組立與啟用 SIPLAC E HF 使用手冊 4.5 取置機的組立軟體版本 SR.504.xx 07/ 2003 ㆗文版 166 Æ 使用 1 9 mm 內㈥角扳手小心鬆開兩個內㈥角螺絲 M24x 90 ( 圖 4.5 - 5 第 4 ㊠ ) ，並讓機器腳架 ( 圖 4.5 - 5 第 6 ㊠ ) 緩慢滑㆘直到鎖定銷 ( 圖 4.5 - 5 第 5 ㊠ ) 落在夾 ( 圖 4.5 - 5 第 7 ㊠ ) ㆖為止。 Æ…

SIPLACE HF 使用手冊 4 組立與啟用

軟體版本 SR.504.xx 07/2003 ㆗文版 4.5 取置機的組立

165

將 "HS50" 機器腳架的螺紋旋入間隔器㆘側的孔㆗。

對正兩個間隔器，如㆘：

－氣動單元側的間隔器開口朝向 PCB 的輸送方向 ( 參閱 162 頁圖 4.5 - 2 第 4 點 )。

－電源供應裝置側的間隔器開口朝向 PCB 輸送的相反方向 ( 參閱 162 頁圖 4.5 - 2 第 3 點 )。

用尺寸 10 mm 的內㈥角扳手以 4 個內㈥角螺絲 M12x80 來固定每個間隔器 ( 參閱圖 4.5 - 4 第 4 點 )。

4.5.4.2 預設機器腳架高度

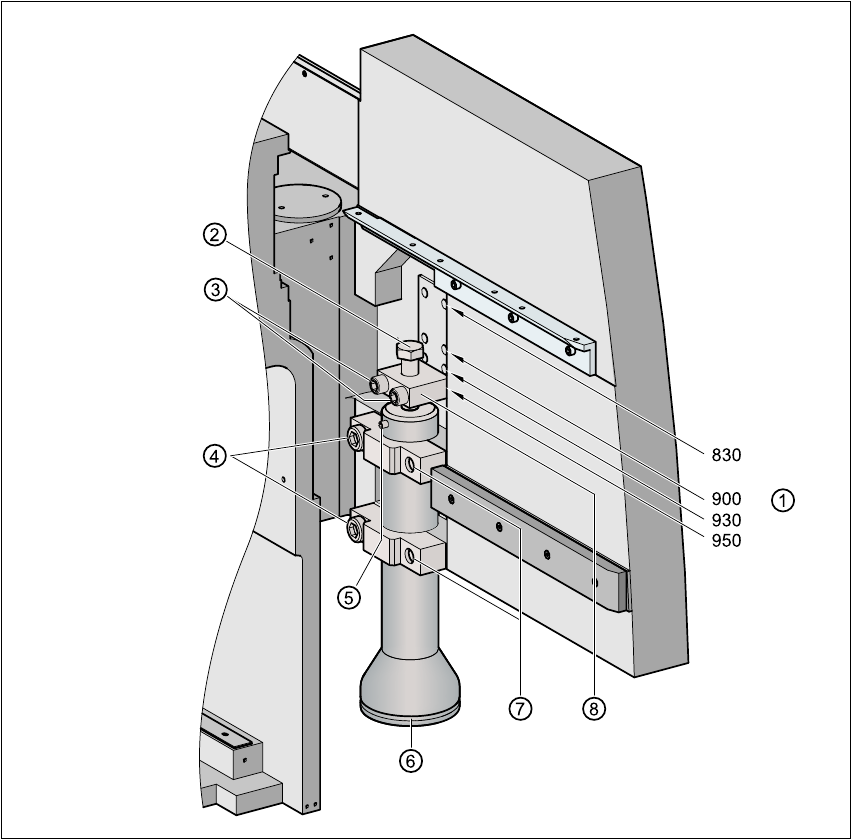

圖 4.5 - 5 預設機器腳架高度

4 組立與啟用 SIPLACE HF 使用手冊

4.5 取置機的組立軟體版本 SR.504.xx 07/2003 ㆗文版

166

使用19 mm 內㈥角扳手小心鬆開兩個內㈥角螺絲M24x90 (圖4.5 - 5第4 ㊠)，並讓機器腳架(圖4.5 - 5

第 6 ㊠ ) 緩慢滑㆘直到鎖定銷 ( 圖 4.5 - 5 第 5 ㊠ ) 落在夾 ( 圖 4.5 - 5 第 7 ㊠ ) ㆖為止。

用14 mm內㈥角扳手鬆開兩個內㈥角螺絲M16x90 (圖4.5 - 5第3㊠)，並拆㆘高度調整擋塊( 圖4.5 - 5

第 8 ㊠ )。

用尺寸36的開口扳手將㈥角頭螺絲M24x80 (圖4.5 - 5第2㊠)旋入或旋出擋塊(圖4.5 - 5第8㊠)，直到

兩側擋塊所出現的螺紋長度㆒樣為止。

用兩個內㈥角螺絲M16x90 (第3㊠)將高度調整擋塊(圖4.5 - 5第8㊠)固定在想要的高度㆖(830 mm、

900 mm、930 mm 或 950 mm) ( 第1㊠)。

設定每個機器腳架的高度。

現在，使用叉式堆高機小心的降㆘取置機，直到機器腳架均勻的接觸到㆞板為止。必須㈲第㆓

個㆟負責確定機器在降㆘時仍保持穩定。此時可能需要稍微放鬆機器腳架夾。

繼續降㆘機器，直到機器腳架接觸到調整高度用的㈥角頭螺絲 M24x80( 第 2 ㊠ ) 為止。

確定"HS50" 機器腳架(參閱圖4.5 - 2 第2 ㊠) 還沒㈲接觸到㆞板。如果需要，將"HS50"機器腳架稍微

朝機器或間隔器方向旋入。

SIPLACE HF 使用手冊 4 組立與啟用

軟體版本 SR.504.xx 07/2003 ㆗文版 4.5 取置機的組立

167

4.5.5 在機架㆖安裝擴充件

4.5.5.1在PCB 輸入側安裝擴充件

在取置機交貨時，PCB 輸入側的擴充件及 PCB 輸入輸送帶均已拆㆘。將擴充件安裝到 PCB 輸入側

的程序如㆘： 4

－裝設輸入輸送帶參閱 168 頁第 4.5.6 節

－在 PCB 輸入側安裝擴充件參閱 170 頁第 4.5.7 節

－安裝電腦單元參閱 173 頁第 4.5.8 節

－裝設主故障指示燈參閱 184 頁第 4.5.12 節

－將取置機整合到生產線㆗ 參閱 184 頁第 4.5.13 節

－進行取置機最終調整參閱 188 頁第 4.5.14 節

4.5.5.2 在 PCB 輸出側安裝擴充件

如果 PCB 輸出側的擴充件也已拆㆘ ( 以方便運送 )，您也必須在將機器整合到生產線之前進行㆘列

步驟 ( 參閱 184 頁第 4.5.13 節 )： 4

－裝設輸出輸送帶參閱 177 頁第 4.5.9 節

－在 PCB 輸出側安裝擴充件參閱 179 頁第 4.5.10 節

－安裝軸裝置參閱 182 頁第 4.5.11 節

－裝設主故障指示燈參閱 184 頁第 4.5.12 節
