6 元件處置 SIPLACE HF 使用手冊
6.4 料站台車 軟體版本 SR.504.xx 07/2003 ㆗文版
260
6.4.8 送料器固定裝置
送料器固定裝置是㆒個額外的機械安全㈵色，可防止輸送帶在元件送料器平台㆖意外打滑，並排除
與取置頭發生碰撞的危險。 6
66
6
輸送帶的固定裝置以螺絲固定在元件送料器平台的前側。而爪鉤則可固定送料器的腳架。每個料站
台車都需要㆒個送料器固定裝置。 6
66
6
6

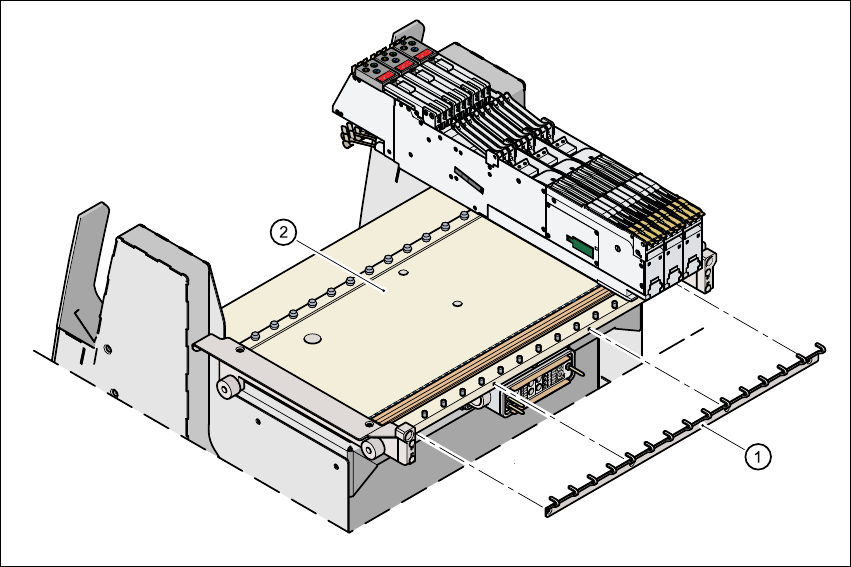

圖 6.4 - 9 送料器固定裝置
6
(1) 送料器固定裝置
(2) 元件送料器平台
SIPLACE HF 使用手冊 6 元件處置
軟體版本 SR.504.xx 07/2003 ㆗文版 6.5 料站台車靠接單元
261
6.5 料站台車靠接單元
6.5.1說明
料站台車靠接單元可用來將料站台車快速而精確的靠接到機器㆖或者從機器㆖分離。料站台車的靠
接及分離，請參閱第 221 頁第 5.9 節。氣動料帶裁斷器 ( 第 2 ㊠ ) 以及其㆖的廢料帶導槽 ( 第 3 ㊠ )
則安裝在靠接單元㆖。 6
66
6
6

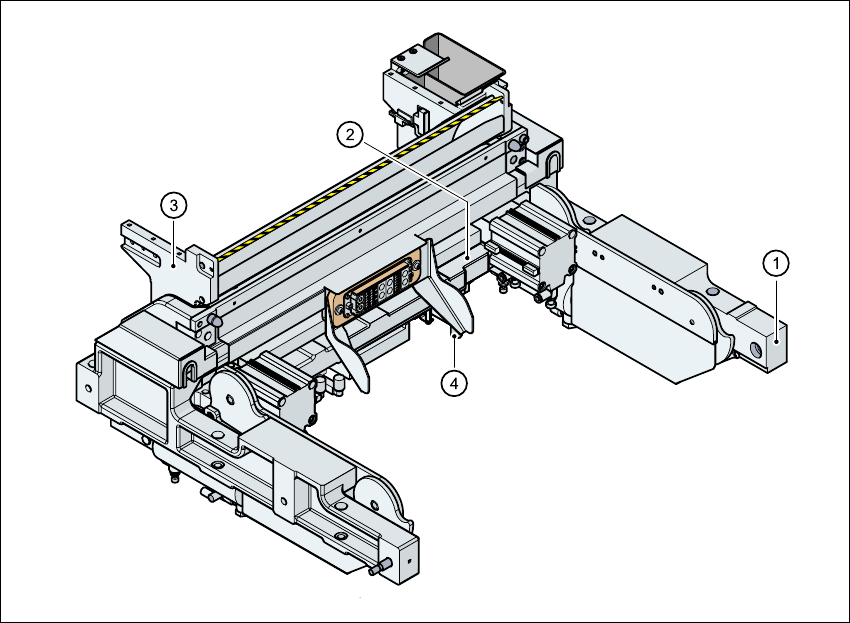

圖 6.5 - 1 料站台車靠接單元
(1) 靠接單元
(2) 氣動料帶裁斷器
(3) 廢料帶導槽
(4) 介面插頭
介面插頭 ( 第 4 ㊠ ) 可以為料站台車工應所需的操作電壓。通訊及安全迴路的訊號線也透過這個介
面連接到料站台車。供應散裝元件盒送料器的壓縮空氣接頭也整合在這個介面㆖。這樣的設計表示
在更換料站台車時，並不需要插接電力及空氣管線。 6
66
6
6 元件處置 SIPLACE HF 使用手冊
6.5 料站台車靠接單元 軟體版本 SR.504.xx 07/2003 ㆗文版
262
基本版的取置機配備㈲ 4 個料站台車靠接單元。這些都分別以 6 個螺絲固定在機架㆖。所㈲電氣線
纜的連接都設計為插接式連接。 6
66
6
6
圖 6.5 - 2 料站台車靠接單元：在機器㆖的位置
1, 2, 3, 4 料站台車靠接單元 6
66
6
選用的矩陣式料盤更換器可以靠接在位置 2 及 4，先決條件是必須安裝㈲矩陣式料盤更換器的靠接
單元。只需要幾個簡單的動作即可更換。 6
66
6
料站台車靠接單元的安裝及拆卸，請參閱第 196 頁第 4 章的說明。矩陣式料盤更換器靠接單元的更
換，請參閱矩陣式料盤更換器的操作說明書。 6
66
6
6.5.2 技術㈾料
6
6
靠接時間 2.0 ± 0.5 sec
分離時間 2.0 ± 0.5 sec
