6| 功能描述 周定时开关及其功能 – 加热区根据设置的提前启动时间（在我们的例子中为 20 分钟）在周一的 05:40 接通。 – 残余氧控制器根据设置的提前启动时间（在我们的示例中为 40 分钟）在 周一的 05:20 接通。 – 机器在 06:00 处于操作模式 [ 关机 ] 。 – 可以开始生产。 – 在 16:00 结束生产之后，机器冷却至室温。 – 在下个周一重新开始该过程。 Ersa GmbH ' 操作说明 …
6|
功能描述
周定时开关及其功能
6.5.4
使用说明书：周定时开关。
应用示例
1
– 机器应在每周一 06:00 生产准备就绪。
– 应在同一天的 16:00 结束生产。
– 其他工作日不应使用机器生产。
操作方法
ü 登录的用户拥有所需的权限。
ü 在工作区 [上部加热 / 底部加热]的输入框 [定时器预设启动时间] 中输入一
个合理的数值，例如，20 分钟。
ü 在工作区 [上方冷却 / 下方冷却] 的输入框 [定时器预设启动时间]中输入一
个合理数值，例如，40 分钟。
ü 在工作区域 [氧气 / 设置] 的输入框 [定时器预设启动时间]中输入一个合理
数值，例如，40 分钟。
ü 在[从] 列中规定生产准备就绪时间点：
a) 在下拉菜单 [开] 中规定接通日期，在我们的示例中为 [星期一]。
b) 在下拉菜单 [时间] 中规定接通时间，在我们的示例中为 [06:00]。
ü 在 [至（含）] 列中规定生产结束的时间点：
a) 在下拉菜单 [开] 中规定关断日期，在我们的示例中为 [星期一]。
b) 在下拉菜单 [时间] 中规定关断时间，在我们的示例中为 [16:00]。
c) 在 [激活] 栏中激活接通过程
d) 激活复选框。
ð 如果是激活的复选框，将出现一个对号，在设置的时间执行接通过
程。
ð 如果是已禁用的复选框，则不执行接通过程。
e) 在操作栏中点击按键 [导出]。
ð 由此结束该过程。
周时表
从
时间同步
至（含）
开 开时间 时间 激活
PLC当前时间
关机周期
星期一
确认
当前PC时间
启用关机时段
从
到
日期
时间
日期
时间
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期一
星期三
星期三
16:0006:00
程序
> Smart_Pitch
数据记录
程序
机器
生产产品
服务
常规设置
系统管理员
周时表
操作
放弃更改
添加用户
导出
HOTFLOW THREE
状态 > 维护模式
现有的{0}信息 帮助
selektiv
图
78: 已完成编程的接通点
结果
– 冷却区根据设置的提前启动时间（在我们的示例中为 40 分钟）在周一的
05:20 接通。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 185/560
6|
功能描述
周定时开关及其功能
– 加热区根据设置的提前启动时间（在我们的例子中为 20 分钟）在周一的
05:40 接通。
– 残余氧控制器根据设置的提前启动时间（在我们的示例中为 40 分钟）在
周一的 05:20 接通。
– 机器在 06:00 处于操作模式 [关机]。
– 可以开始生产。
– 在 16:00 结束生产之后，机器冷却至室温。
– 在下个周一重新开始该过程。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 186/560
6|
功能描述
周定时开关及其功能
应用示例
2
– 机器应在周一、周二、周三和周四 06:00 处于运行准备就绪状态。分别应
在 17:00 结束生产。
– 机器应在每周五 08:00 处于运行准备就绪状态。分别应在每周五 13:00 结
束生产。
– 生产结束后的每周五，机器应冷却至室温。
– 星期六 和 星期日 不应使用机器生产。
操作方法
ü 已登录用户拥有所需的权限。
ü 应用示例 1 中提及的工作区内已进行规定的设置。
a) 输入接通点时，请按应用示例 1 所述操作。为此也请注意下图。
ð 如果您已对所有五个接通点完成编程：
b) 在操作栏中点击按键 [导出]。
ð 由此结束该过程。
周时表
从
放弃更改
添加用户
导出
时间同步
至（含）
开 开时间 时间 激活
PLC当前时间
关机周期
星期一
确认
当前PC时间
启用关机时段
从
到
日期
时间
日期
时间
星期二
星期三
星期日
星期五
星期四
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期日
星期一
星期三
星期三
17:0006:00
星期二
星期三
星期四
星期五
17:0006:00
17:0006:00
17:0006:00
13:0008:00
数据记录
程序
机器
生产产品
服务
常规设置
操作
周时表
HOTFLOW THREE
状态
程序
>
>
维护模式
Smart_Pitch
现有的{0}信息 帮助
selektiv
系统管理员

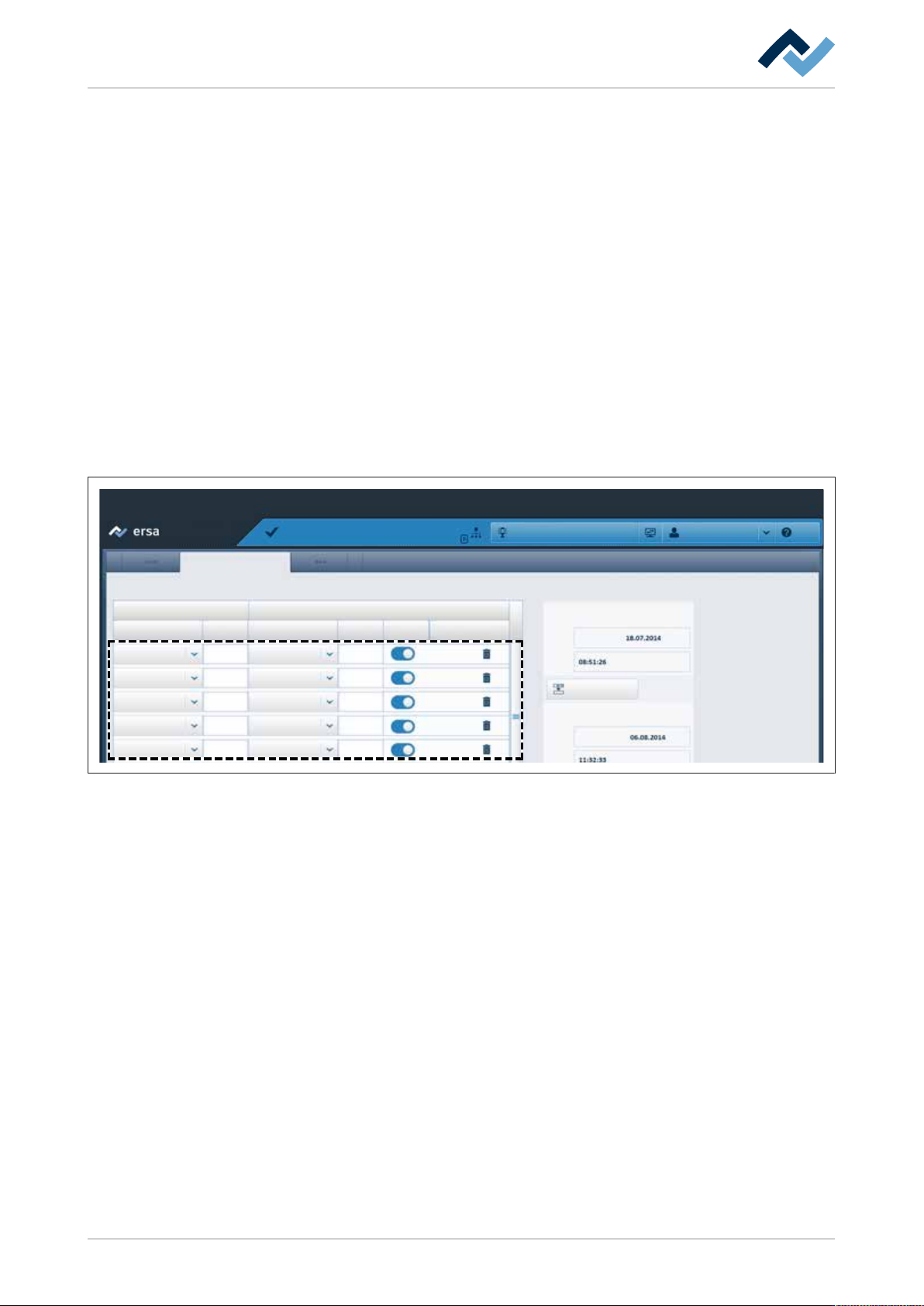

图
79: 请编程好的接通点
结果
– 冷却区根据设置的提前启动时间（在我们的示例中为 40 分钟）在周一的
05:20 接通。
– 加热区根据设置的提前启动时间（在我们的例子中为 20 分钟）在周一的
05:40 接通。
– 残余氧控制器根据设置的提前启动时间（在我们的示例中为 40 分钟）在
周一的 05:20 接通。
– 机器在 06:00 处于操作模式 [关机]。
– 可以开始生产。
– 在 16:00 结束生产之后，机器冷却至室温。
– 该过程在星期二、星期三和星期四重复。
– 星期五时，机器在 08:00 处于操作模式 [关机]。
– 在 13:00 结束生产之后，机器冷却至室温。
– 在下个周一重新开始该过程。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 187/560
