6|
功能描述
生产
区符号及其功能
2
4
6
5
3
1
在工作区域中，区的显示方式如旁边所示。您可读取以下信息：
1. 区的流水号
2. 区的类型（加热区或冷却区）
3. 区实际温度的图形显示
4. 实际温度的数字显示，单位 [°C]
5. 以数字方式显示焊接程序中设置的对流，单位为最大值的 [%]
6. 以数字方式显示焊接程序中设置的额定温度，单位为 [°C]
颜色显示：
– 灰色：该区已关闭
– 黄色：该区的温度低于允许的公差范围
– 绿色：该区的温度在允许的公差范围内
– 红色：该区的温度高于允许的公差范围
保护气装置的图标
在工作区域中，保护气装置的显示方式如旁边所示。您可读取以下信息：
3 4
1 2
1. 氮气供气
2. 剩余氧气测量
3. N2 调节阀的当前调节比，单位 [%]
4. 当前的剩余氧气含量，单位 [ppm]
颜色显示：
– 灰色：功能已关闭
– 绿色：功能已开启
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 224/560
6|
功能描述
生产
6.8.2
删除焊接产品，停止、结束生产，或者切换焊接程序
生产状态
HOTFLOW THREE
开始生产
>
状态
程序
关机
> /
现有的{0}信息
帮助
登录
片/一天
当前周期时间
0
00:00
删除PCB
单板状态
选择一个单板，以获取更多信息。
预热 冷却
数据记录
程序
机器
生产产品
服务
常规设置
Reflow

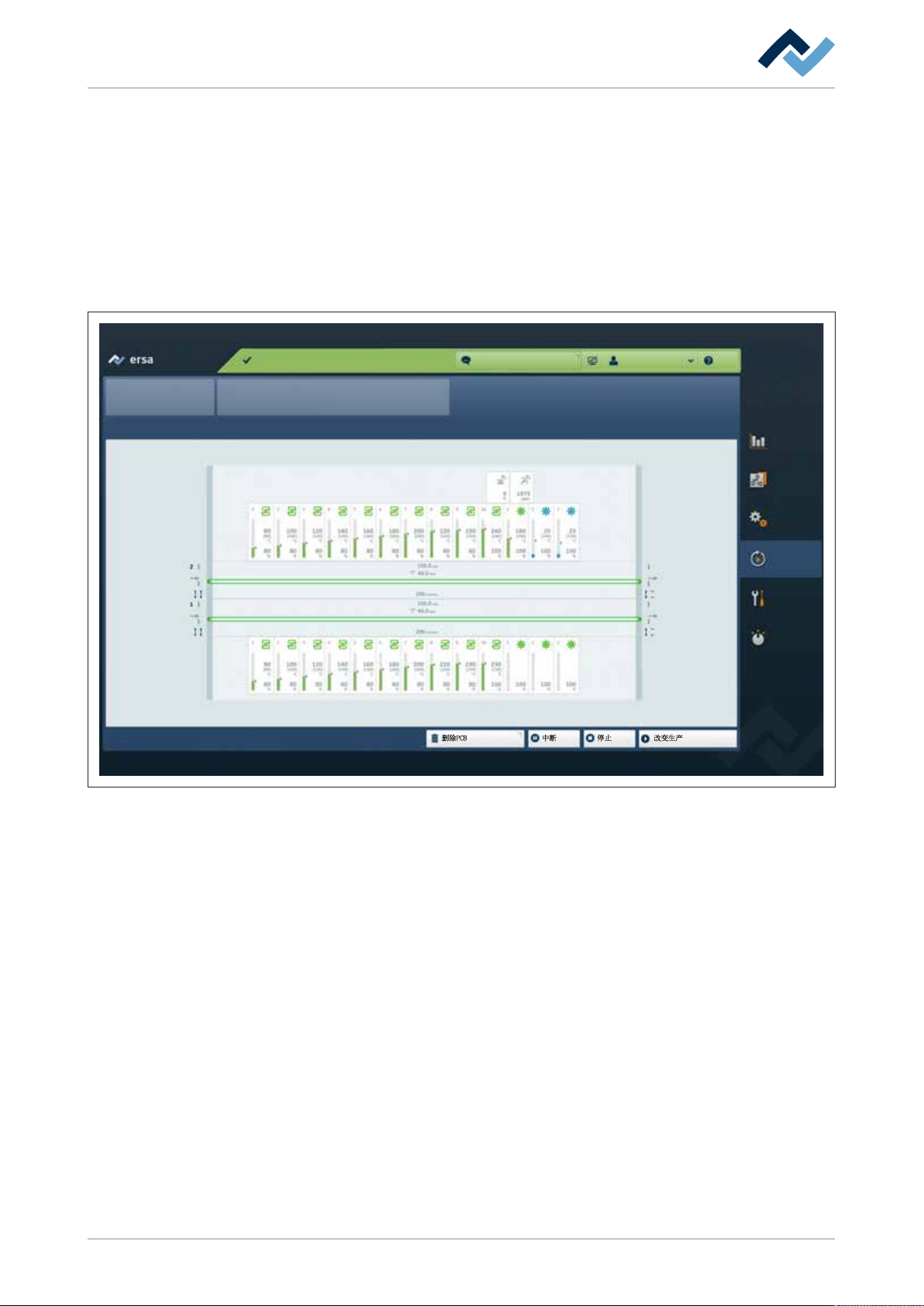

图
130: 操作栏的按键，在操作模式 [自动模式]
使用 [操作栏] 中的按键可以执行以下操作：
– [删除PCB]:将焊接产品从运行中的生产中删除。删除焊接产品后 ，不会对
其继续进行处理并将其标记为劣质焊接产品。
– [中断]:仅暂时中断生产。仍激活焊接程序，可以在之后重新开始生产。
– [停止]:停止生产。出现窗口 [停止生产]。退出运行模式 [自动状态]。
– [改变生产]:出现窗口 [准备生产]，可以选择和激活另一个焊接程序。在该
功能中，机器仍处于运行模式 [自动状态]。无论机器是否为空 ，均可开启
新的焊接程序。已经位于机器内的产品将继续采用其焊接程序完成生产。
同时可以用其他的焊接程序输入新的焊接产品。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 225/560
6|
功能描述
生产
6.8.2.1
暂时中断生产
为了暂时中断生产，请点击按键 [中断]。按计划加工机器中的工件。但不再将
新的焊接产品运输到机器内。机器仍处于运行模式 [自动模式]。在重新开始生
产之前，模块保持激活。
a) 在操作栏中点击按键 [中断]。
ð 按计划加工机器中的工件。但不再将新的焊接产品运输到机器内。
b) 在操作栏中点击按键 [继续]，重新开始生产。
ð 在激活的焊接程序中继续生产。
HOTFLOW THREE
改变生产
状态
程序
>
>
自动状态
Lib_002/Test
现有的{0}信息 帮助
数据记录
程序
机器
生产产品
服务
常规设置
selektiv
系统管理员
中断 停止
生产状态
单板状态
片/一天
当前周期时间
模块
16
00:25
板子
冷却1区
程序库
程序
Lib_002
Test
7
删除PCB
07:35:00
11.11.2019
图
131: 暂时中止生产时的工作窗格。
