6|
功能描述
数据记录：运行参数、制程记录、焊接记录
通过缩放功能缩放显示
ü 缩放显示：
a) 通过缩放功能（放大镜）可以修改 Y 轴的缩放比例。通过
单
击缩放
一级
，
通过点击并
按住持续
缩放。根据点击还是按住哪个图标的不同，可以放
大、缩小显示，或者将其重新设置为 100%。
a) 也可以选择使用鼠标点击所需的图像区域，在按住鼠标键时拖到所需的区
域上方。
b) 松开鼠标键。现在放大显示选定的区域。在需要时可以多次重复这一过
程，直到达到缩放极限。
图
145: 将显示设置为 100%
c) 请点击按键，以便将显示重新设置为 100%。
ð 由此结束该过程。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 249/560
6|
功能描述
数据记录：运行参数、制程记录、焊接记录
通过滑块缩放显示
同样可以通过图像窗口左缘和下缘上的滑块进行缩放：
制程纪录器生产数据
制程纪录器
间隔 s
数据记录
程序
机器
生产产品
服务
常规设置
焊接报告
当前
HOTFLOW THREE
状态
程序
>
>
维护模式
Smart_Pitch
现有的{0}信息
帮助
selektiv
系统管理员
2
1
2
2
2 1 2
参数分组
部件
加熱
加熱 上部加热
实测值 (°C)11
上部加热加熱 热对流11 (%)
11底部加热加熱 实测值 (°C)
11底部加热加熱 热对流 (%)
图
146: 制程纪录器
ü 缩放显示：
ü 如果您通过光标点触了一个滑块的
灰色
区域 (1)，则光标将自动变成一只
手
，并可以将显示任意
移动
。
ü 如果您通过光标点触了一个滑块开头或末端的
白色
区域 (2)，则光标将自
动变成一个
双箭头
，并可以将显示任意
缩放
。
a) 请测试该操作方法。
b) 之后请点击按键 [100%]，以便按其原始尺寸显示图像。
ð 由此结束该过程。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 250/560
6|
功能描述
数据记录：运行参数、制程记录、焊接记录
显示更早期的记录
ü 搜索和显示更早期的记录：
a) 在下拉菜单 [制程纪录器] 中选择条目 [历史记录]。
ð 在工作窗格下部显示当前日期和日历图标：
时间段至
输出
打开历史记录

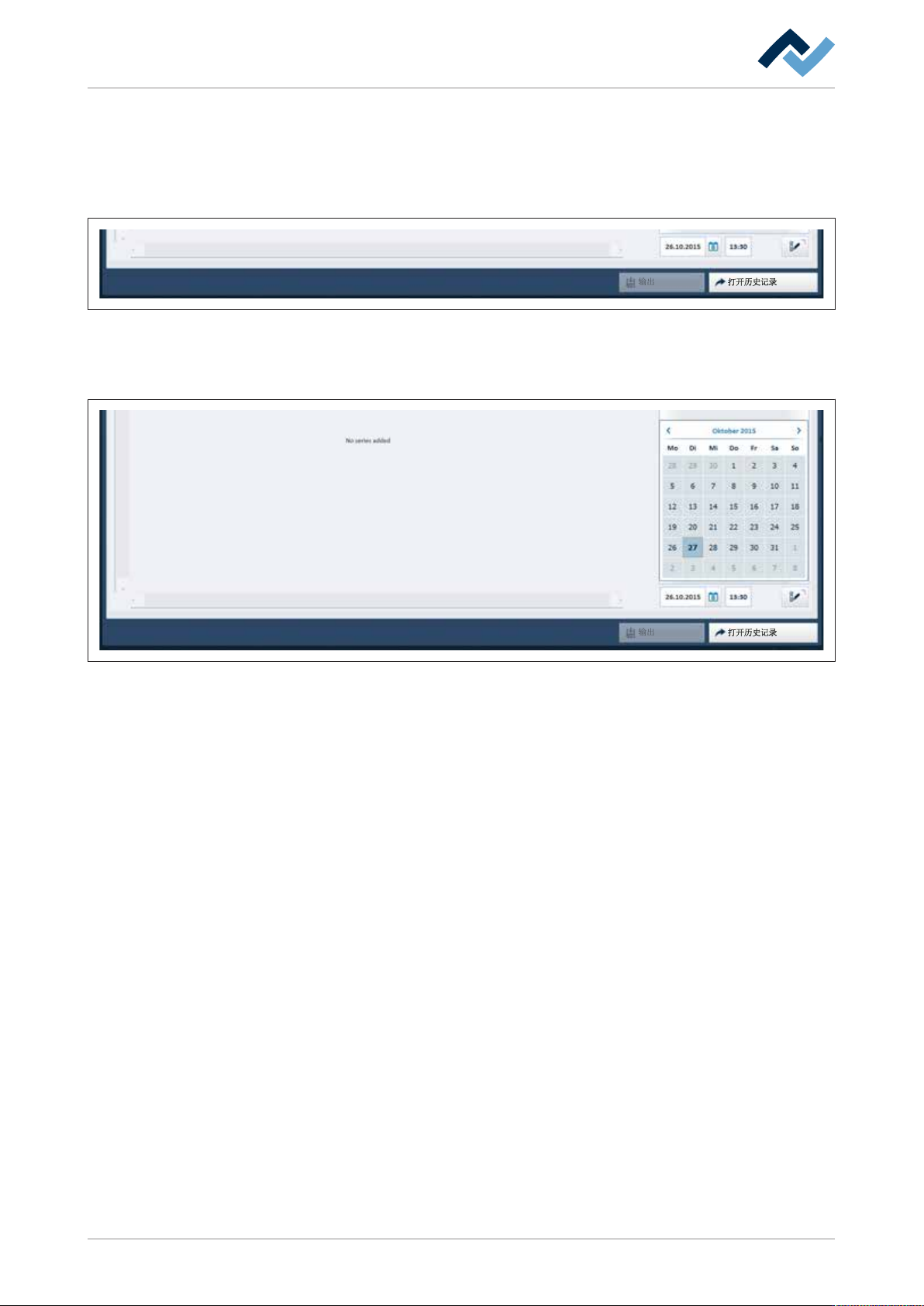

图
147: 标签 [制程纪录器]
b) 点击日历图标。
ð 出现一个日历：
时间段至
输出
打开历史记录
图
148: 标签 [制程纪录器]带有日历
c) 选择所需的日期。
d) 选定的日期将输入 [时间段至] 框中。现在可以选择再输入一个时间。
e) 在操作栏中点击按键 [打开历史记录]。
ð 显示选定日期和可选时间之前的时间段。
ð 显示最后记录的 2000 个参数。
ð 显示根据设置的记录间隔时间不同而变化。
将当前的记录与之前的记录进行比较
ü 比较记录：
a) 在下拉菜单 [制程纪录器] 中选择条目 [当前和历史]。
ð 在图像区内依次显示两个窗口。
ð 在上部窗口中查看当前记录。
ð 在工作窗格下部显示当前日期和日历图标。
b) 点击日历图标。
ð 出现一个日历。
c) 选择所需的日期。
d) 在显示框 [时间段至] 中输入选定的日期。
e) 在操作栏中点击按键 [打开历史记录]。
ð 在下部窗口中显示相关日期的记录：
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 251/560
