ACT - Accuracy Chec k Tool / Bedienung sanleitung Ausgabe 09/2015 10 2.2.2 Einzelkomponenten des ACT - Sets Messplatte (Glas platte) im Met allrahmen ( Abbildun g 2-1 und Abbil dung 2-2 ): Das Flächenmagazin mit den Glas…
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
9
2.2.1 Optionen / Ersatzteile
Beschreibung Artikel Artikelnummer Anzahl
Glasbauelement CC02-005 (einzeln) 00338002-01 Glasbauelement (einzeln)
Glasbauelement CC07-500 (einzeln) 00338000-02 Optionaler Glasbauelement
(einzeln)
1)
Ceram Pads 2x2 mm im Blistergurt
(für Reinraumanwendung)
03116117-01 Rolle mit 2500 Stk.
Basis Magazin ACT komplett 03069924-01 Leeres Magazin (Tray) ohne
Deckel
Deckel für Magazin ACT komplett 03069888-01 Deckel für ACT Magazin (Tray)
Deckel für Glasplatte komplett 03056782-01 Deckel für Glasplatte
(Calibration Board)
Auflichtplatte 03056307-01 Blech an der Unterseite der
Glasplatte
Rändelschraube DIN 464 M4 x 16-St 03031104-01 Zum Verschluss der Glasplatte
Rändelschraube DIN 464 M4 x 12-St 03031103-01 Zum Verschluss des Magazins
(Tray )
Option Tray in Transport für ACT Siehe Kapitel 5
Besteht aus:
Tray Glas1 komplett 03058749-01 Leeres Tray mit Platz für 117
Glasbauelementen der Größe
18x18mm
Deckel Tray AVS komplett 03063446-01 Deckel für o.g. Tray
Rändelschraube DIN 464 M4 x 12-St 03031103-01 Zum Verschluss des Magazins
(Tray)
Adapter lang (inklusive 4
Rändelschrauben)
03056010S01 Für die Verbindung von Tray
und Glasplatte (für
Einfachtransport)
Tabelle 2-3: Optionen / Ersatzteile
HINWEIS
1)
Optionale Glasbauelemente CC07-500
Die optionalen Glasbauelemente CC07-500 [00338000-02] wurden bis zur
Stationssoftware-Version 707.1 zur Messung der SST25 (FC-Kamera) optional
angeboten.
Ab Stationssoftware-Version 707.1 bzw. SIPLACE Pro 11.x, wird dieses Bauelement
nicht mehr unterstützt.
Dafür steht ab Version 11.x nun eine Bauelement-Beschreibung CC02-05_FC in
SIPLACE Pro zur Verfügung.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
10
2.2.2 Einzelkomponenten des ACT-Sets
Messplatte (Glasplatte) im Metallrahmen (Abbildung 2-1 und Abbildung 2-2):
Das Flächenmagazin mit den Glasbauelementen und die Messplatte befinden sich in einer
Aufbewahrungskassette.
Abbildung 2-1: Aufbewahrungskassette für Messplatte Abbildung 2-2: Aufbewahrungskassette für Glasbauelemente
Die zum ACT verwendeten Glasbauelemente werden in die ausgefrästen Kammern des
Flächenmagazins eingesetzt (Abbildung 2-3).
Abbildung 2-3: Flächenmagazin für die Glasbauelemente
Legende:
(1) Flächenmagazin
(2) Flächenmagazinhalter
(3) Glasbauelemente
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
11

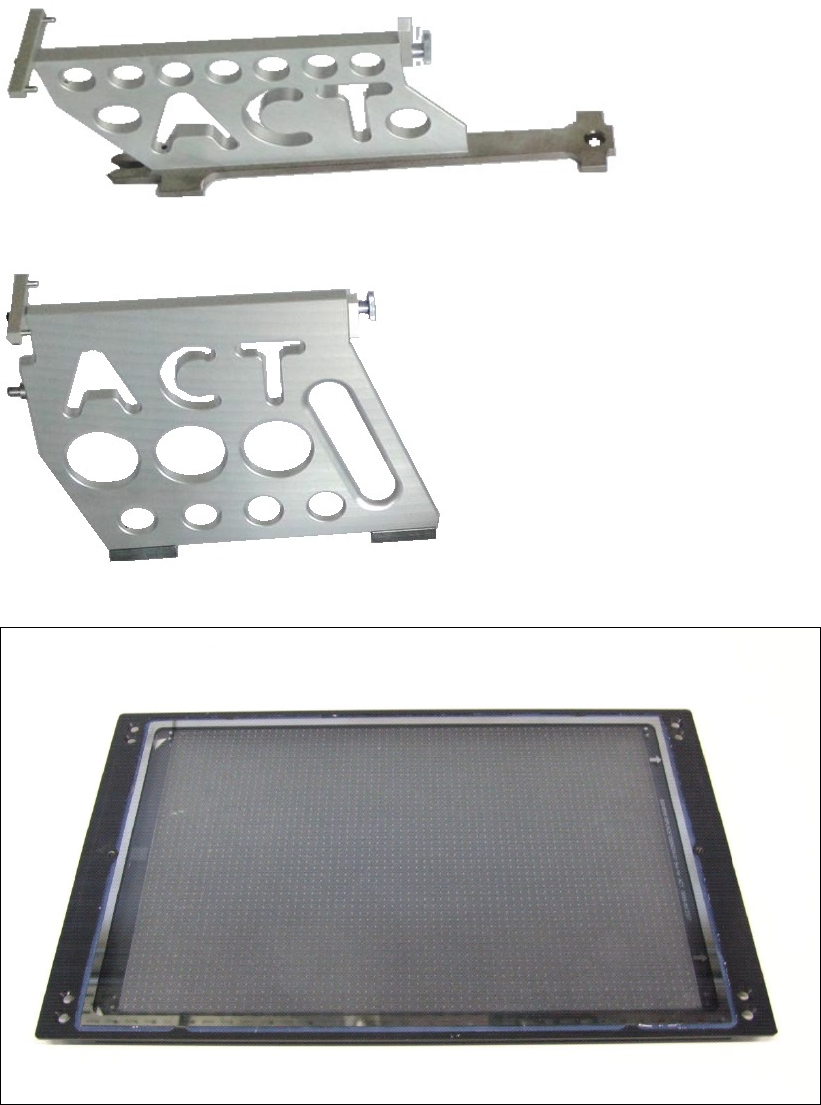

Abbildung 2-4: Manueller Flächenmagazinhalter für den S-Tisch (Träger) für die Glasbauelemente
Abbildung 2-5: Manueller Flächenmagazinhalter für den X-Tisch (Träger) für die Glasbauelemente
Abbildung 2-6: Messplatte für das ACT
