ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
33
Wenn Sie den "Adapter 50 mm TWIN" [03085310-01] in der äußersten Einzelschaltung
verwenden, müssen Sie die Leiterplatte um 50 mm in SIPLACE Pro Desk verlängern!
► Tragen Sie hierzu in der Leiterplattenbeschreibung, die Sie verwenden wollen (ACT_CC02-
05_CPP_TH) bei der Länge 390 mm statt 340 mm ein.
Abbildung 4-5: Leiterplatte verlängern
4.1.3 Erstellen der Rüstung (Tische zuordnen)
► Kopieren Sie eine vorhandene Rüstung Ihrer Linie.
► Ersetzen Sie die Tische mit den vorbereiteten Tischen für ACT, die Sie bereits importiert haben
(siehe Abschnitt 3.2.5).
Es stehen Ihnen Tische für jede mögliche Maschine zur Verfügung.
Legende:
(1) S-Tische mit Rüstung (4) X-Tische mit Rüstung
(2) Leere S-Tische (5) Leere X-Tische
(3) TC = Tray Changer (WPC/MTC)
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
34
Vorhandene S-Tische:
Vorhandene X-Tische:
Vorhandene Tische (Rüstungen) für WPC/MTC:
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
35
► Ziehen Sie den gewählten Tisch an den gewünschten Stellplatz.
► Verwenden Sie die leeren Tische um z.B. eine Rüstung für Cerampads zu erzeugen.
HINWEIS
Beim Erstellen einer Rüstung mit mehr als einem Tisch mit Cerampads, muss darauf
geachtet werden, dass dasselbe Bauelement nicht auf mehr als einem Stellplatz und nur
auf einer Maschine in der Linie gleichzeitig gerüstet wird.
Für die Rüstung des Trays mit den Glasbauelementen existieren bereits vorgefertigte Tische.
HINWEIS
● Der Offset in X- und Y-Richtung für die Flächenmagazine auf den Tischen ist schon
eingetragen! Er muss gegebenenfalls korrigiert werden!
● Der voreingestellte Tray-Halter Arbitrary Carrier
sollte auf Spur 21 belassen werden
und der ACT X-Tisch (Tray)halter auch dort physikalisch gestellt werden, da sonst
nicht auf allen Maschinen und mit allen Segmenten (TH) abgeholt werden kann.

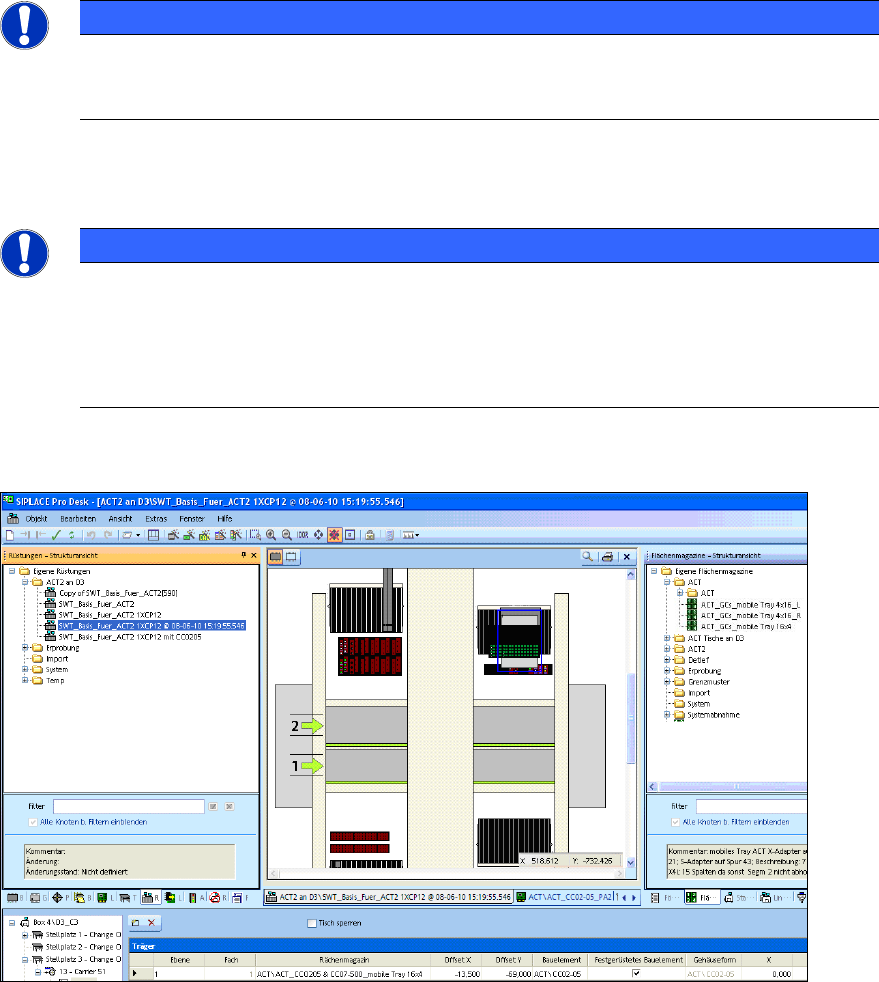

Abbildung 4-6 zeigt ein Beispiel einer Rüstung:
Abbildung 4-6: Rüstung an einer D3 mit TH an Portal 3. Flächenmag. mit 16x4 Glasbauelemente (CC02-05) auf S-Tisch
