Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Misure e peso
107
3.2.3 Condizioni ambientali per il funzionamento dei dispositivi automatici
3
3.2.4 Condizioni ambientali per il confezionamento, il trasporto e lo stoccaggio
3
3.3 Misure e peso
3.3.1 Dati tecnici - misure e peso
Intervallo di temperatura + 15°C fino a + 35°C
Umidità relativa dell'aria da 30% a 90% a 20°C
Pressione ambiente > 750 mbar (corrisponde a 2.500 m sul livello del mare)
Intervallo di temperatura da -25°C a + 55°C
Umidità relativa dell'aria fino a 95%
Pressione ambiente fino a 3000 m d'altezza senza compensazione della pres-
sione
Larghezza dei dispositivi automatici
Con i due set d'installazione 2380 mm
Con un set d'installazione 2103 mm
Senza set d'installazione 1826 mm
Larghezza dei dispositivi automatici
Incl. monitor 2766 mm
Con tastiere 2804 mm
Larghezza sui carrelli CO agganciati
X4I (posti 1 + 4) 2246 mm
X4I (posti 2 + 3) 2246 mm
X4 (posti 1 + 4) 2815 mm
X4 (posti 2 + 3) 2815 mm
X3 (posti 1 + 4) 2815 mm
X3 (posti 2 + 3) 2395 mm
X2 (posti 1 + 4) 2395 mm
X2 (posti 2 + 3) 2395 mm
Altezza dei dispositivi automatici
Con lampada spia
Con cappe di protezione aperte
Max. 1863 mm
1990 mm (altezza trasporto CS: 830 mm)
2060 mm (altezza trasporto CS: 900 mm)
2090 mm (altezza trasporto CS: 930 mm)
2112 mm (altezza trasporto CS: 950 mm)
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Misure e peso A partire dalla versione software SR.70x.xx Edizione 01/2011
108
Libertà del pavimento dei dispositivi automatici 120 mm (altezza trasporto CS: 830 mm)
190 mm (altezza trasporto CS: 900 mm)
220 mm (altezza trasporto CS: 930 mm)
240 mm (altezza trasporto CS: 950 mm)
peso dei dispositivi automatici
X4I (macchina con carrelli CO) 3735 kg
X4I (allestimento completo con caricatori) 4110 kg
X4 (macchina con carrelli CO) 3880 kg
X4 (allestimento completo con caricatori) 4255 kg
X3 (macchina con carrelli CO) 3790 kg
X3 (allestimento completo con caricatori) 4171 kg
X2 (macchina con carrelli CO) 3705 kg
X2 (allestimento completo con caricatori) 4086 kg
Superficie di appoggio dei dispositivi automatici 6,70 m² (X4I, X4, X3, X2)
Densità di carico dei dispositivi automatici
a
X4I 5,40 kN/m²
X4 5,98 kN/m²
X3 5,84 kN/m²
X2 6,20 kN/m²
Numero dei piedi della macchina 6
a) Nel calcolo della densità di carico si è tenuto conto di uno spazio di lavoro aggiuntivo di 0,5 m su ogni lato
della macchina.
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Misure e peso
109
3.3.2 Misure
3.3.2.1 Misure del dispositivo automatico X4I
3
3

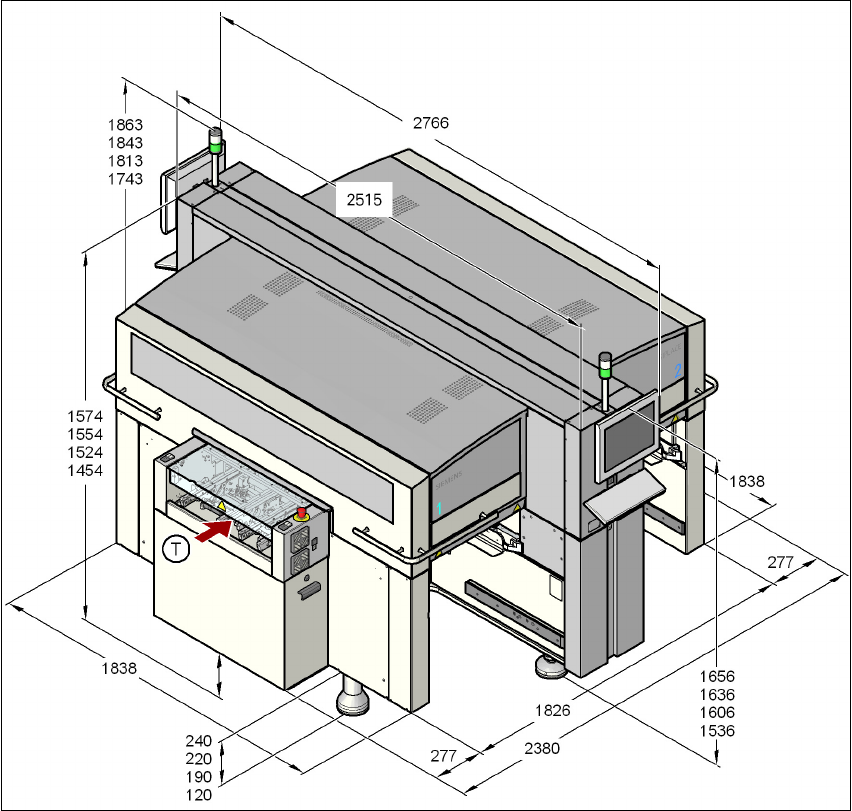

Fig. 3.3 - 1 Misure del dispositivo automatico X4I (macchina base) in millimetri
(T) Direzione di trasporto circuito stampato
