Manuale per l'uso SIPLACE serie X Ampliamenti della stazione A partire dalla versione software SR.70x.xx Edizione 01/2011 Videocamera CS Multicolor, tipo 24, digitale 409 6 6 6 6 6 6.8 V id eocamera CS Multicol or ,…
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Videocamera CO per la MultiStar A partire dalla versione software SR.70x.xx Edizione 01/2011
408
6.7.2 Videocamera CO C&P, tipo 38, 16 x 16, digitale
Articolo n. 00119783-xx Videocamera CO 01005 per la testa CPP
6.7.2.1 Descrizione
Consigliamo d'installare nella testa CPP questa videocamera CO invece della videocamera CO
di tipo 30 se si usa la testa CPP per la produzione di massa di circuiti stampati con componenti
01005.
6.7.2.2 Struttura
6
Fig. 6.7 - 2 Videocamera CO C&P, tipo 38, 16 x 16, digitale
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
6.7.2.3 Dati tecnici
6
Misure CO 0,18 x 0,18 mm² fino a 16 x 16 mm²
Gamma CO 01005 a 16 x 16 mm²
Reticolo min. piedini 0,25 mm
Larghezza min. piedini 0,1 mm
Reticolo min. ball 0,25 mm
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Videocamera CS Multicolor, tipo 24, digitale
409
6
6
6
6
6
6.8 Videocamera CS Multicolor, tipo 24, digitale
6.8.1 Struttura
Articolo n. 00119774-xx Videocamera CS, serie X, Multicolor, tipo 24
6

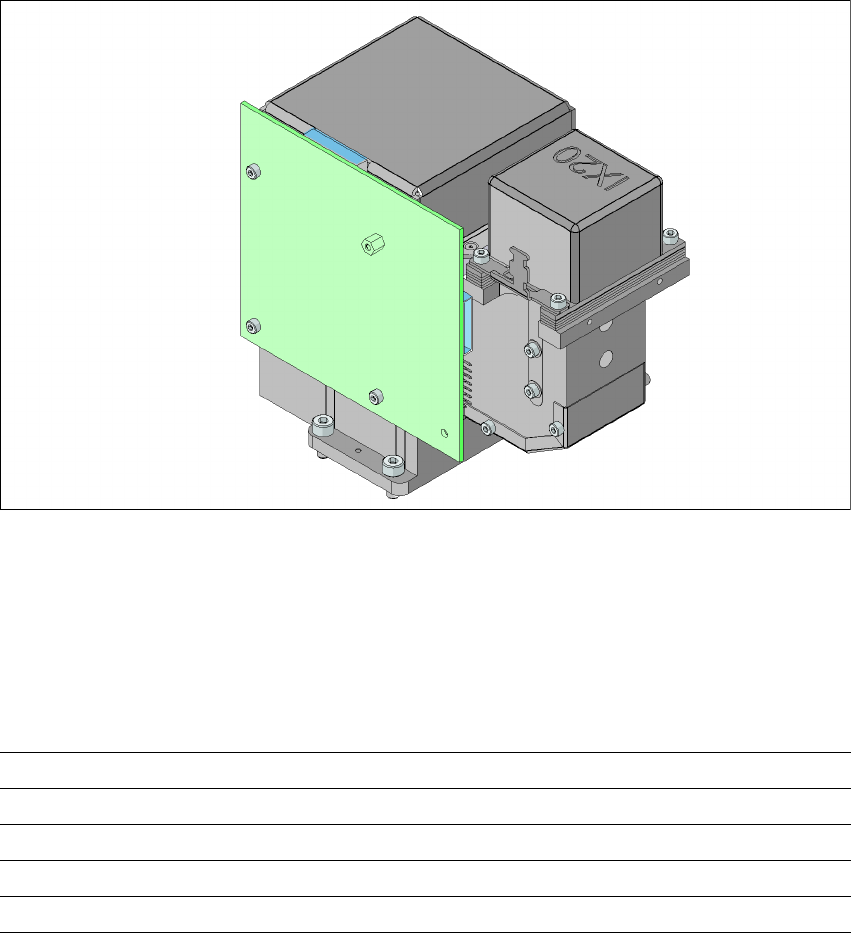

Fig. 6.8 - 1 Videocamera CS Multicolor, tipo 24, digitale
(1) Sistema ottico della videocamera CS ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
6
Diametro ball min. 0,14 mm
Campo visivo 20,5 x 20,5 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Videocamera CS Multicolor, tipo 24, digitale A partire dalla versione software SR.70x.xx Edizione 01/2011
410
6.8.2 Dati tecnici
6
6.8.3 Tipi d'illuminazione
Nella videocamera multicolor CS si possono selezionare i seguenti tipi d'illuminazione:
– Illuminazione bianca
Questo tipo d'illuminazione viene usato per circuiti stampati standard con fiducial di stagno.
– Luce obliqua blu
Con questa luce si può ottenere nella maggior parte dei casi un netto miglioramento del con-
trasto nelle fiducial di posizione semplici su materiale di base chiaro come ceramica o CEM.
È possibile riconoscere meglio su fondo chiaro anche fiducial di posizione coperte da vernice
antisaldatura.
– Illuminazione a raggi infrarossi
L'uso di questo tipo d'illuminazione è particolarmente idoneo per fiducial coperte da vernice
resistente alla saldatura o per fiducial su materiale Flex. In caso di fiducial d'argento/platino
su ceramica si può ottenere eventualmente un miglioramento del riconoscimento, che si do-
vrebbe constatare prima con un centraggio/montaggio di prova.
6.8.4 Criteri fiducial di scheda e fiducial errate
Troverete una descrizione dei criteri delle fiducial di scheda e delle fiducial errate nelle sezioni
3.8.6
e 3.8.7, pagina 168.
Campo visivo 5,7 x 5,7 mm²
Distanza del livello di focalizza-
zione
28 mm
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
Dimensioni fiducial Lunghezza del bordo da 0,3 mm a 2,5 mm in caso di tolleranza
di trasporto CS di ± 1,0 mm
lunghezza del bordo fino a 3,0 mm in caso di tolleranza di
trasporto CS di < 1,0 mm
Dimensioni fiducial cattiva 0,3 mm fino a 3,0 mm lunghezza del bordo
