4.5 Adattare lo scivolo per scarti cinghia all'altezza di tra-
sporto CS
4.5.1 Adattare lo scivolo per scarti cinghia all'altezza di trasporto CS
La lunghezza dello scivolo per scarti cinghia si può impostare secondo l'altezza di trasporto CS in
modo che i frammenti della cinghia passino direttamente nel contenitore scarti della cinghia del
carrello CO.
4

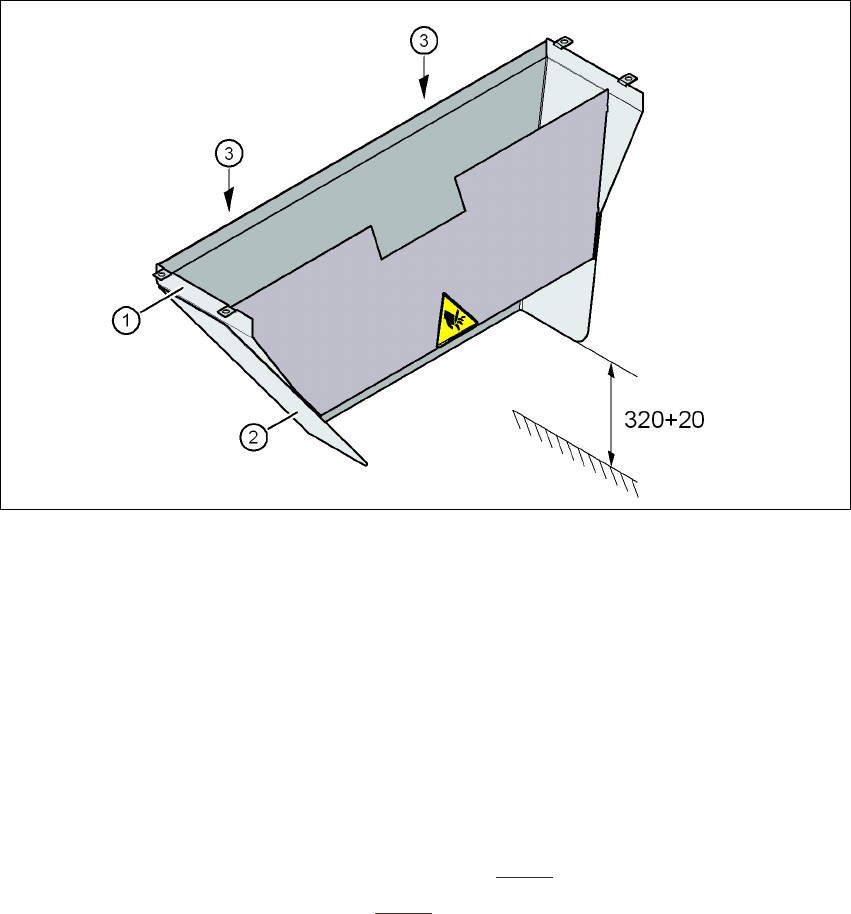

Fig. 4.5 - 1 Adattare la lunghezza dello scivolo per scarti cinghia (serie X) - misure in millimetri
(1) Scivolo per scarti cinghia
(2) Prolunga
(3) Dado esagonale M4, DIN 985, 2 pezzi
4.5.1.1 Attrezzi
– Chiave per forca, larghezza di chiave 7
4.5.1.2 Impostare lo scivolo per scarti cinghia all'altezza di trasporto CS di 830 mm
→ Allentare i due dadi esagonali M4 (Pos. 3 nella Fig. 4.5 - 1).
→ Togliere la prolunga (Pos. 2 nella Fig. 4.5 - 1
).
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Adattare il canale della cinghia vuota all'altezza CO
287
4.5.1.3 Impostare lo scivolo per scarti cinghia alle altezze di trasporto CS di
900 mm - 950 mm
→ Allentare i due dadi esagonali M4 (Pos. 3 nella Fig. 4.5 - 1, pagina 286).
→ Regolare la prolunga (Pos. 2 nella Fig. 4.5 - 1
, pagina 286) in modo che la distanza tra l'an-
golo inferiore ed il fondo sia di massimi 320 mm + 20 mm (vedi la Fig. 4.5 - 1
, pagina286).
4.6 Adattare il canale della cinghia vuota all'altezza CO
Se si usano caricatori che usano cinghie con tasche di altezza > 12 mm, si dovrà eliminare la la-
miera di separazione (Pos. 1 nella Fig. 4.6 - 1
).
4
Fig. 4.6 - 1 Canale della cinghia vuota SIPLACE serie X
(1) Lamiera di separazione per cinghie di \> 12 mm smontabile
(2) Vite DIN 93384 - M4x20, 2 pezzi
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Adattare il canale della cinghia vuota all'altezza CO A partire dalla versione software SR.70x.xx Edizione 01/2011
288
4.6.1 Indicazioni di sicurezza
AVVERTENZA 4
→ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-
ruttore principale.
→ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.
→ Assicuratevi che il dispositivo automatico non possa riaccendersi come descritto nella Sezione
2.10
, pagina 94.
→ Attendere finché la pressione d'esercizio del dispositivo di taglio è scesa a 0 MPa.
→ Non inserire le mani all'interno del canale della cinghia vuota.
4.6.2 Eliminare la lamiera di separazione
→ Allentare le due viti a testa esagonale (Pos. 2 nella Fig. 4.6 - 1, pagina 287).
→ Estrarre la lamiera di separazione (Pos. 1 nella Fig. 4.6 - 1
, pagina 287).
