Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X Infrastruttura del punto d'insta llazione A partire dalla versione sof tware SR.70x.x x Edizione 01/2011 218 4.2.1.1 Pes o della macchi na e …
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Infrastruttura del punto d'installazione
217
→ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-
tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento
del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare
peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio
dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-
spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva
con l'elevatore a forca.
4.1.5.4 Cosa rispettare assolutamente durante il trasporto
AVVERTENZA 4
Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina ondeggino libera-
mente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il tra-
sporto e si scontrano contro un ostacolo, si potrebbe danneggiare il fissaggio dei piedi della
macchina nel telaio del dispositivo automatico.
4
4
4
4
4.2 Infrastruttura del punto d'installazione
4.2.1 Consigli relativi alla conformazione del pavimento
Il pavimento che si trova sotto il dispositivo automatico deve essere solido e piano perché durante
il suo funzionamento forze dinamiche possono creare oscillazioni sul punto d'installazione. L'en-
tità delle oscillazioni dipende dalla struttura del sottopavimento. Sempre che si rispettino i para-
metri del carico del pavimento sono adatte:
– coperture in cemento armato, p.e. le coperture dei capannoni industriali
– piastre di base in cemento armato, p.e. i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nello spazio intermedio sia inserita una base sta-
bile. Per questa base intermedia hanno validità le stesse condizioni d'installazione. La base
può essere realizzata con travi d'acciaio o di calcestruzzo.
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Infrastruttura del punto d'installazione A partire dalla versione software SR.70x.xx Edizione 01/2011
218
4.2.1.1 Peso della macchina e densità di carico
I valori dei pesi della macchina e della densità di carico sono specificati nel paragrafo 3.3.1, pa-
gina 107
.
4
4.2.1.2 Valori limite d'oscillazione
Il dispositivo automatico non è sensibile alle scosse del pavimento, ciononostante si devono ri-
spettare i seguenti valori limite d'oscillazione:
4
4
4
4
4
4.2.2 Alimentatore aria compressa
4.2.2.1 Controllo dell'alimentazione dell'aria compressa
Controllare se l'alimentazione dell'aria compressa è conforme alle specifiche prescritte della mac-
china (vedi la tabella nella sezione 3.2
, pagina 105).
INDICAZIONE: 4
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo no. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
→ Protocollare le caratteristiche dell'aria compressa nel luogo d'installazione.
AVVERTENZA
Non staccare mai condutture dell'aria compressa che si trovano sotto pressione. A causa del pe-
ricolo di ferite! 4
Parametri Valori
Valore spettrale d'un terzo della velocità d'oscillazione 5 - 100 Hz
v < 250 µm/s
Valore v
max
nell'intervallo di tempo
v
max
< 1,5 mm/s
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Infrastruttura del punto d'installazione
219
4.2.2.2 Collegamento dell'aria compressa nel dispositivo automatico
4

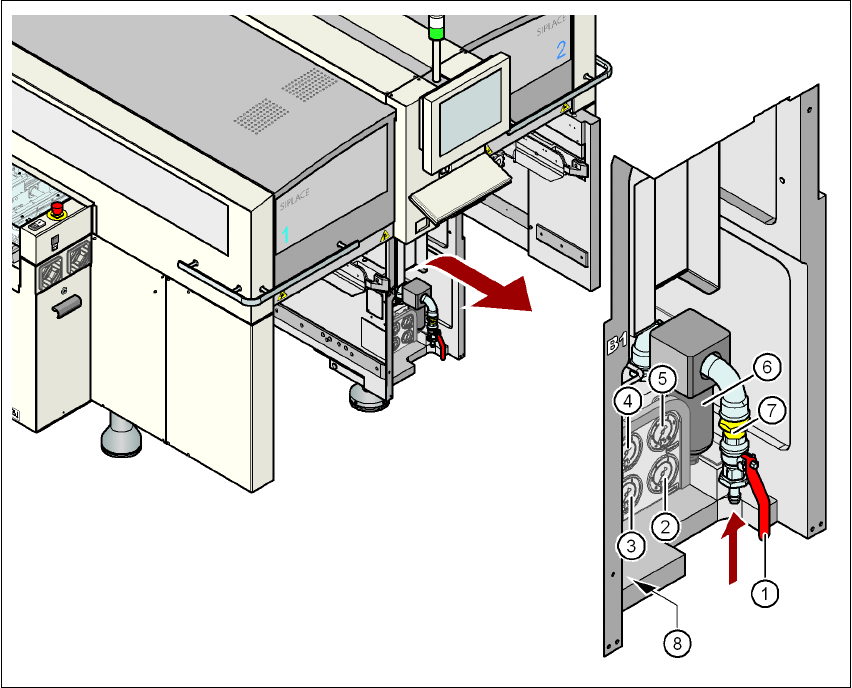

Fig. 4.2 - 1 Collegamento della conduttura dell'aria compressa
(1) Rubinetto di chiusura in posizione "ON"
(2) Manometro della pressione d'alimentazione dei componenti della macchina
Pressione nominale: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (intervallo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(3) Manometro della pressione d'alimentazione dei distributori del portale
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (intervallo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometro della pressione d'alimentazione dei caricatori bulk-case
Pressione nominale: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (intervallo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
(5) Manometro della pressione d'entrata
Pressione nominale: 0,5 - 1,0 MPa, 5 - 10 bar (intervallo di visualizzazione: 0 - 1,0 MPa,
0 - 10 bar)
(6) Filtro dell'aria compressa
(7) Allacciamento dell'aria compressa
(8) Vite ad esagono cavo per il fissaggio dell'innesto pneumatico
