Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina

A partire dalla versione software SR.70x.xx Edizione 01/2011 Informazioni sull'allarme e guida in linea

313

5.6.1 Visualizzare informazioni sull'allarme corrente

Per visualizzare informazioni sull'allarme corrente si avvia il sistema di guida per il calcolatore

della stazione cliccando sul simbolo . Si apre la finestra principale del sistema di guida con-

tenente le informazioni sull'allarme. Le informazioni si riferiscono all'allarme correntemente visua-

lizzato dal quale è stata avviata la guida.

Dopo che un allarme è stato eliminato e l'eliminazione è stata constatata automaticamente dalla

macchina, l'allarme viene cancellato automaticamente nello spazio di stato.

Se l'eliminazione non viene riconosciuta automaticamente, l'allarme può essere cancellato a

mano dallo spazio di stato.

Cliccando sul simbolo il messaggio d'allarme non sarà più visualizzato nello spazio di

stato.

5.6.2 Visualizzare informazioni sull'allarme selezionato

 Cliccare nella barra dei simboli sul pulsante (1).

Appareun elenco di tutti gli allarmi verificatosi.

 Cliccare sul pulsante "Visualizza registrazione messaggi" (2).

 Cliccare sui vari punti dell'elenco degli allarmi (3) per aprire messaggi d'allarme dettagliati.

. 5

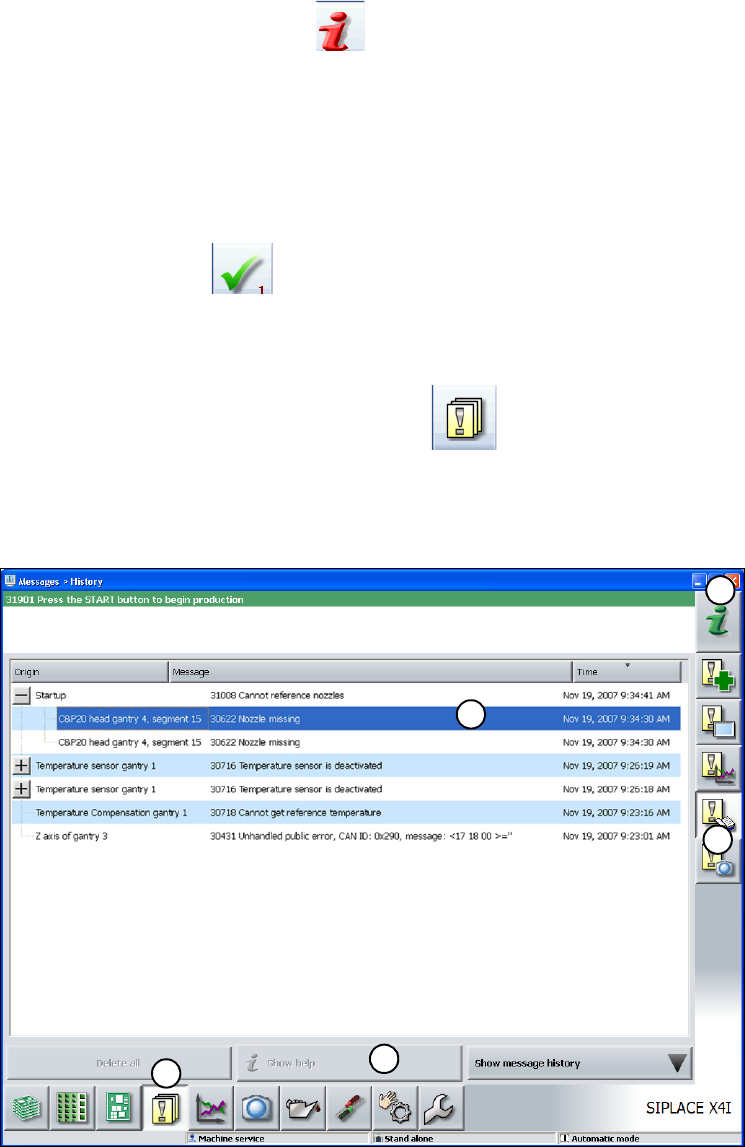

Fig. 5.6 - 2 Esempio: elenco degli allarmi (nell'esempio del SIPLACE X4I)

Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X

Informazioni sull'allarme e guida in linea A partire dalla versione software SR.70x.xx Edizione 01/2011

314

 Nell'elenco degli allarmi selezionare l'allarme visualizzato sul quale si desidera ricevere infor-

mazioni.

 Cliccare sul pulsante "Visualizza guida" (4) per visualizzare le informazioni.

Si possono cercare e visualizzare informazioni su un altro allarme con l'indice del sistema di guida

(5) indicando il numero dell'allarme.

5.6.3 Significato dei colori nelle informazioni sull'allarme della guida in linea

5.6.4 Guida in linea sensibile al contesto

Per visualizzare informazioni sulla vista corrente si avvia il sistema di guida per il calcolatore

della stazione cliccando sul simbolo . Si apre la finestra principale del sistema di guida con-

tenente le informazioni sull'allarme. Le informazioni si riferiscono alla vista correntemente visua-

lizzata dalla quale è stata avviata la guida. Con l'indice, l'indice analitico e le funzioni di ricerca si

possono ottenere tutti i contenuti della guida in linea.

Contrassegno testo Significato

Testo rosso Numero e messaggio d'allarme

Testo nero Causa(e) possibile(i) dell'allarme

Testo verde Istruzioni sull'eliminazione dell'allarme

Testo sottolineato di blu Selezione di informazioni supplementari

Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina

A partire dalla versione software SR.70x.xx Edizione 01/2011 Display di stato delle spie di segnalazione

315

5.7 Display di stato delle spie di segnalazione

Le spie di segnalazione segnalano gli stati d'esercizio e le funzioni sbagliate del dispositivo auto-

matico.

5.7.1 Descrizione del funzionamento

Fig. 5.7 - 1 Spie di segnalazione delle modalità d'esercizio

L1 Spia di segnalazione bianca, destra

L2 Spia di segnalazione verde, le due spie sono collegate in parallelo

L3 Spia di segnalazione bianca, sinistra

(T) Direzione di trasporto CS

5.7.2 Frequenze di lampeggiamento

Lampeggiamento normale Spia di segnalazione verde: 700 ms spenta, 700 ms accesa

Spia di segnalazione bianca: 500 ms spenta, 500 ms accesa

Lampeggiamento breve 100 ms acceso, 1000 ms spento

Lampeggiamento veloce 100 ms acceso, 200 ms spento
