Dati tecnici d el dispositivo automa tico Manuale per l'uso SI PLACE serie X Sistema Vision A part ire dalla vers ione software S R.70x.xx Edizione 01/2011 164 3.8.2.3 V ideocamere IC e FC nel disposi tivo automati …
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sistema Vision
163
3.8.2.2 Videocamere IC e FC nel dispositivo automatico X3
3
Fig. 3.8 - 2 Videocamere IC e FC nel dispositivo automatico X3
CPP MultiStar
TH TwinStar
25 Videocamera FC, tipo 25
33 Videocamera IC, tipo 33
P1, P3, P4 Portale 1, portale 3, portale 4
33
25 e 33
33 33 e 25 25 e 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 e 25 25 e 33
P3
P4
P1
33 e 25
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Sistema Vision A partire dalla versione software SR.70x.xx Edizione 01/2011
164
3.8.2.3 Videocamere IC e FC nel dispositivo automatico X2
3
Fig. 3.8 - 3 Videocamere IC e FC nel dispositivo automatico X2
CPP MultiStar
TH TwinStar
25 Videocamera FC, tipo 25
33 Videocamera IC, tipo 33
P1, P3 Portale 1, portale 3
25 e 33
33 e 25
25 e 33
P3 P3
P1
P1
33
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sistema Vision
165
3.8.3 Videocamera CO C&P, tipo 30, 27 x 27, digitale
3.8.3.1 Struttura
3

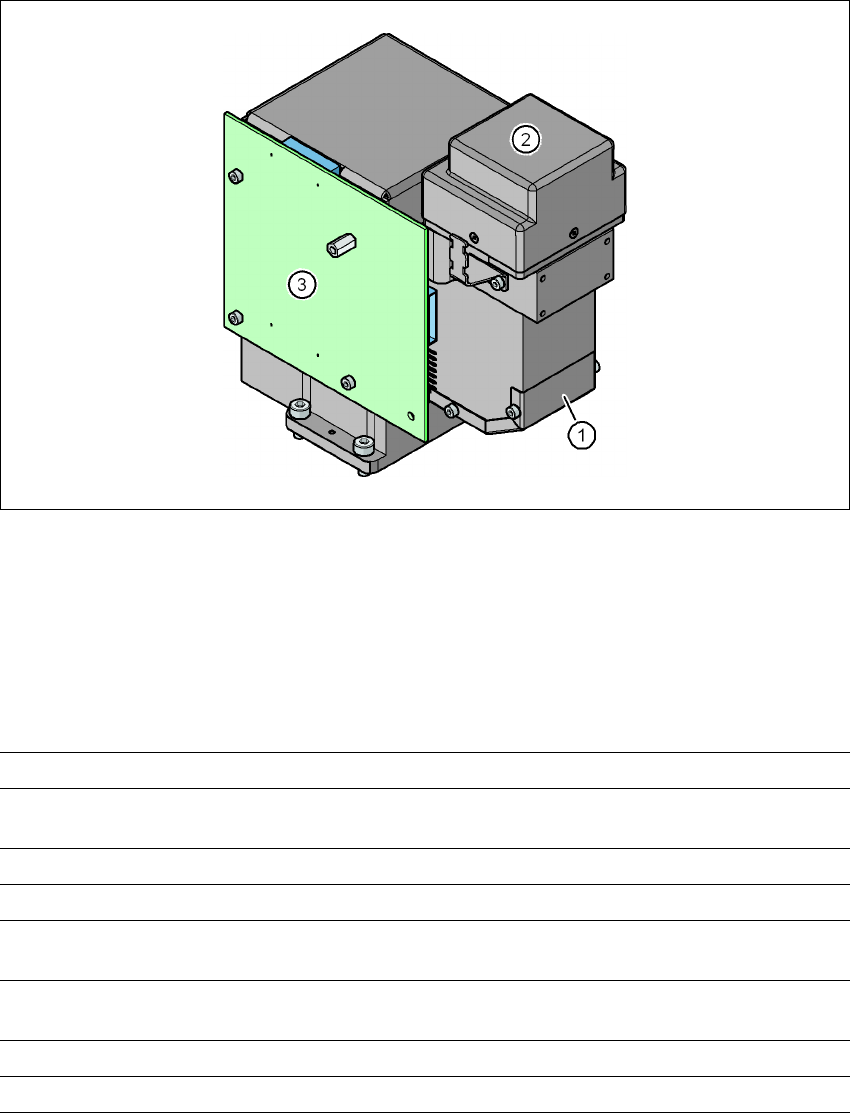

Fig. 3.8 - 4 Videocamera CO C&P, tipo 30, 27 x 27, digitale
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
3.8.3.2 Dati tecnici
3
Misure CO 0,3 x 0,3 mm² fino a 27 x 27 mm²
Gamma CO 01005a 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Reticolo min. piedini 0,3 mm
Larghezza min. piedini 0,15 mm
Reticolo min. ball 0,25 mm per CO < 18 x 18 mm²
0,35 mm per CO 18 x 18 mm²
Diametro ball min. 0,14 mm per CO < 18 x 18 mm²
0,2 mm per CO 18 x 18 mm²
Campo visivo 32 x 32 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
