Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.5 Den Bestückautomaten aufstellen 329 5.5.19 Korrosionsschutzmittel von den Führungsschienen ent…
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
328
Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Bestückautomaten dadurch dejustieren.
5

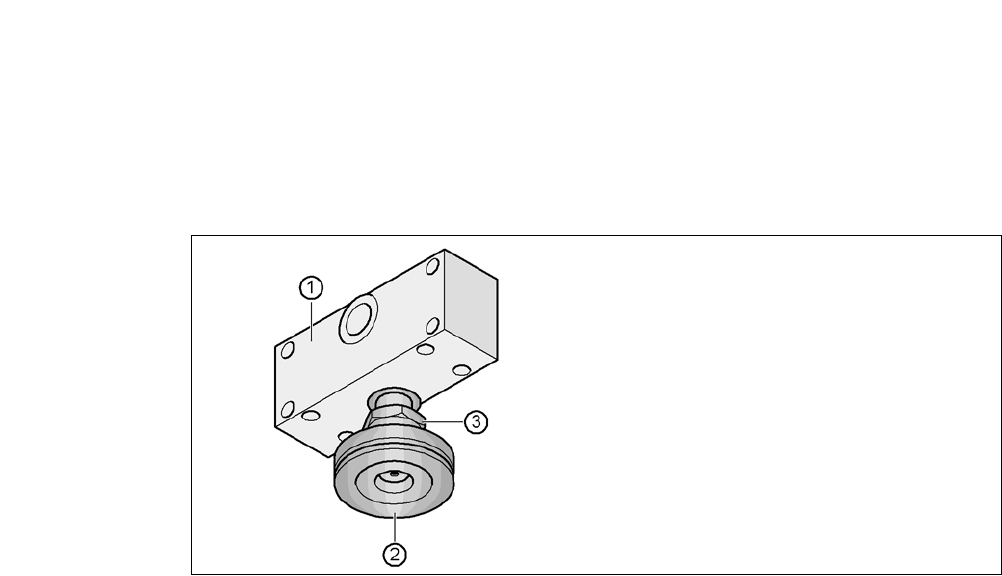

Abb. 5.5 - 28 Mittleren Maschinenfuß ausrichten und kontern
Kontrollieren Sie noch einmal die exakte Ausrichtung des Bestückautomaten mit der Maschi-
nenwasserwaage.
Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
5.5.18 Transportsicherungen entfernen
– Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
329
5.5.19 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Bestückautomaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
5
5
VORSICHT
Reduktion der Lebensdauer von Lagern und Führungsschienen!
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu
einer erheblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
Entfernen Sie den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschrie-
benen Fett nach.
VORSICHT
Zerstörungsgefahr von Lagerfett!
Alkohol zerstört das Lagerfett in den Führungswagen.
Verhindern Sie, dass beim Reinigen der Führungsschienen und Maßstäbe Alkohol in
die Führungswagen gelangt.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.6 Das SWS einbauen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
330
5.6 Das SWS einbauen
5
5.6.1 Warnhinweise
5
5
5
5
VORSICHT
Vor dem Einbau der SWS muss der Bestückautomat fertig aufgebaut sein. (Siehe Ab-
schnitt 5.5
)
WARNUNG
Geltende Unfallvorschriften beachten!
Nur ASM-Technikern bzw. zertifizierten Personen ist es erlaubt, den Bestückautomaten
aufzustellen und in Betrieb zu nehmen.
Beachten Sie die geltenden Unfallverhütungsvorschriften.
WARNUNG
Verletzungsgefahr bei Montagearbeiten an der Unterseite des SWS!
Alle Baugruppen und Teile sind von oben aus montierbar. Bei Montagearbeiten an der Un-
terseite des Automaten besteht Verletzungsgefahr.
Legen Sie sich zur Montage niemals unter das SWS.
Sichern Sie das SWS durch geeignete Maßnahmen zusätzlich ab. Der Gabelstapler
allein als Abstützung ist nicht zulässig.
WARNUNG
Verletzungsgefahr bei Montagearbeiten!
Eine falsche Positionierung der Portale während der Montage schränkt die Kopffreiheit ein
und kann zu Verletzungen führen.
Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positio-
niert sind.
WARNUNG
Höheneinstellung des SWS!
Zur Höheneinstellung des SWS sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch
– die andere Person beobachtet die Lagestabilität des angehobenen SWS bei der
Montage.
