2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 60 2.2.1 1 Hinweisschild "Kop fcrash" an der IC-Kamera des T wi…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.2 Warnschilder am Bestückautomaten
59
2.2.10 Warnschild W209 an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 13 [03009349-01] (Anzahl pro Automat: 2)
2
2
Abb. 2.2 - 13 Warnschild W209 an den NOT-HALT-Tastern
Pos. W209 [03009349-01]
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
60
2.2.11 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinHead
Hinweisschild "Kopfcrash" in Abb. 2.2 - 14 [03015392-02] (Anzahl pro Automat: maximal 4)
2
Abb. 2.2 - 14 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinHead
(1) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinHead
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-
-Kopf kollidiert der Collect&Place-Kopf mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras (stationär P&P, Typ
33, 55 x 45, und Typ 25, 16 x 16) des TwinHead.
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.3 Warnschilder am SWS
61
2.3 Warnschilder am SWS
Die Warnschilder sind aus Weich-PVC-Folie gefertigt, abriebfest, lichtecht und beständig gegen
Wasser und Witterungseinflüsse. Die Gestaltung der Warnschilder entspricht den Vorgaben der
ISO 3864-2 und ANSI Z535.4. 2
2
2.3.1 Warnschild W204 auf der Waferaufnahme

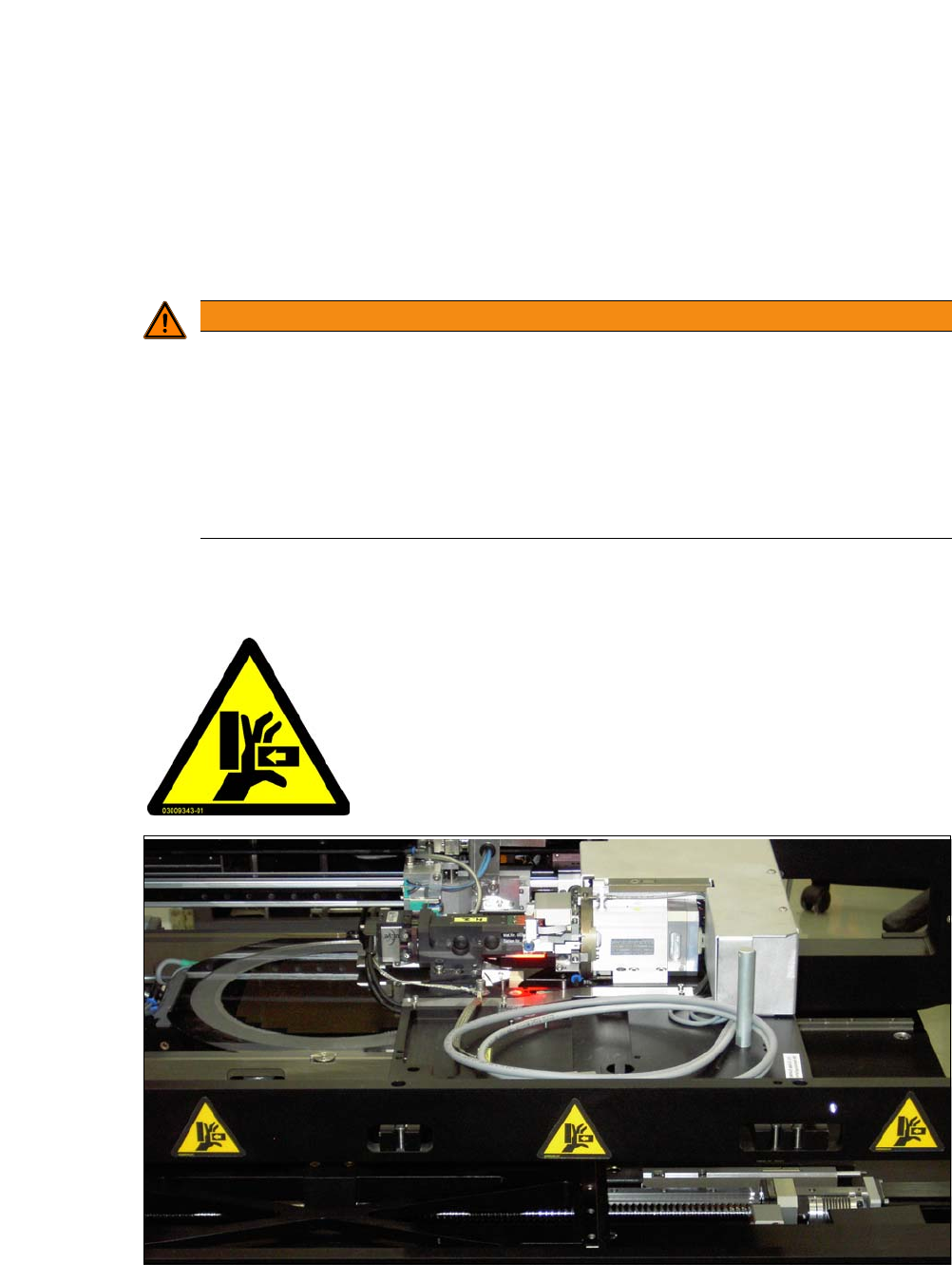

Abb. 2.3 - 1 Warnschild W204 Quetschgefahr am Durchbruch der Seitenwand
WARNUNG
Sachschaden an Warnschildern!
Die Warnschilder können durch scharfe Reinigungsmittel oder Lösungsmittel beschädigt
oder zerstört werden.
Reinigen Sie die Warnschilder nicht mit scharfen Reinigungsmitteln oder Lösungs-
mitteln.
Ersetzen Sie grundsätzlich fehlende, beschädigte oder nicht mehr lesbare Warnschil-
der.
2
2
2
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Nicht in die laufende Maschine greifen
