Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.8 Sicherheitseinrichtungen
83
2.8 Sicherheitseinrichtungen
2.8.1 Schutzhauben
2
Abb. 2.8 - 1 Schutzhauben und Abdeckungen
(1) Schutzhaube
(2) Schutzhaube
(3) Abdeckklappe und Eingreifschutz am Eingabeband
(4) Abdeckklappe und Eingreifschutz am Ausgabeband
(5) Magazin-Lift mit Schiebetür
(6) Feste Abdeckung SWS
2
Der Verfahrbereich der Portale ist mit zwei nach oben schwenkbaren Schutzhauben (Pos. 1 und
2) abgedeckt. Seitenscheiben sollen einen Zugriff in den Innenraum des Automaten von der Seite
her verhindern. Die beiden Abdeckklappen (Pos. 3 und 4) über dem Ein- bzw. Ausgabeband des
Leiterplattentransports sichern den Zugriff zum Leiterplattentransport.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.8 Sicherheitseinrichtungen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
84
Funktion 2
Wird eine der Schutzhauben nach oben geschwenkt oder eine der Abdeckklappen am Leiterplat-
tentransport angehoben, wird die Stromversorgung der Portalachsen und der SWS sofort unter-
brochen. Die Portalachsen und alle Achsen des SWS bleiben stehen. Am Bildschirm wird die
Meldung "Abdeckung schließen" ausgegeben.
Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster am Automaten (Pos.
1 in Abb. 2.8 - 2
).
2
Abb. 2.8 - 2 Lage der Start- und NOT-AUS-Reset-Taster (weiß) am Automaten und am SWS
(1) Starttaster (weiß) am Automaten
(2) Betriebsanzeige (weiß) am SWS
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.8 Sicherheitseinrichtungen
85
2.8.2 Schalter und Taster am Automaten und am SWS
2.8.2.1 Lage von Schaltern und Tastern am Automaten und am SWS
2

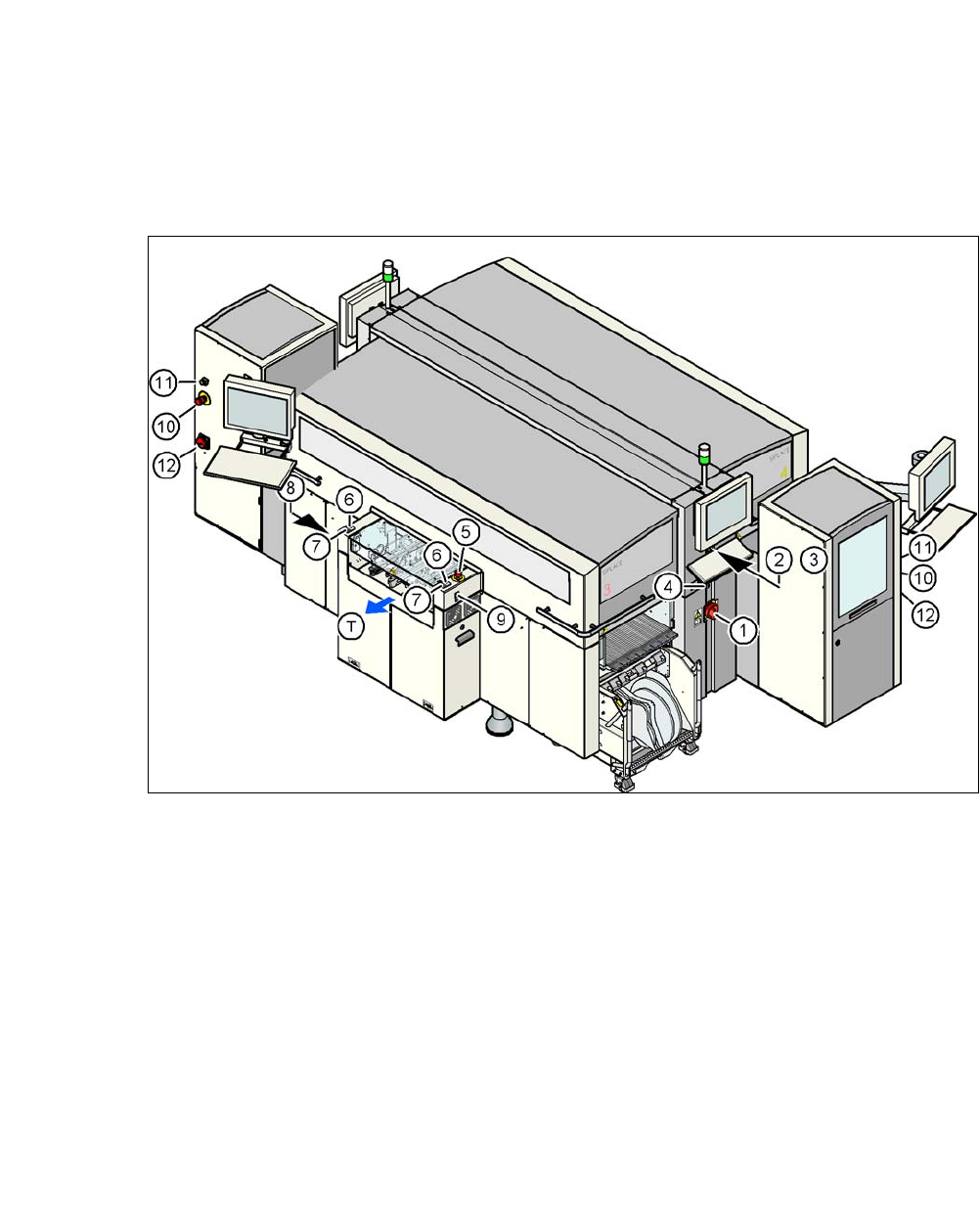

Abb. 2.8 - 3 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
(1) Hauptschalter am Automaten
(2) Stopptaster (schwarz) am Bedienfeld auf der Seite der Stromversorgung
(3) Starttaster (weiß) am Bedienfeld auf der Seite der Stromversorgung
(4) Bauelementezähler am Bedienfeld auf der Seite der Stromversorgung
(5) NOT-HALT-Taster an der Ausgabeseite
(6) Starttaster (weiß) an der Ausgabeseite
(7) Stopptaster (schwarz) an der Ausgabeseite
(8) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 2
(9) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 3
(10) NOT-HALT-Taster am SWS
(11) Betriebsanzeige am SWS
(12) Hauptschalter am SWS
(T) LP-Transportrichtung
