13 - 7 13-2-4. エアフィルタ（ヘッド） エアフィルタ（ヘッド） エアフィルタ（ヘッド） エアフィルタ（ヘッド） 1. Z スライドシャフト①の止めねじ②をゆるめて，ノズルアウタシャフト③を抜きます。 2. フィルタ④の汚れを点検して下さい。 3. 汚れ等があれば，ノズルアウタシャフト③からフィルタ④を交換します。 4. ノズルアウタシャフト③を Z スライドシャフト①に差し込み，止めねじ②でしっかり固 定します。 フィルタ…
13 - 6
(2) 配管系統図（ヘッド）
Blow-Sw
P
ø8
(3) 配管系統図（一括交換台，4 ｹ所共通）
ø6
ø6
ø6
ø6
ø6
ø6
P
13 - 7
13-2-4.
エアフィルタ（ヘッド）
エアフィルタ（ヘッド）エアフィルタ（ヘッド）
エアフィルタ（ヘッド）
1. Z スライドシャフト①の止めねじ②をゆるめて，ノズルアウタシャフト③を抜きます。
2. フィルタ④の汚れを点検して下さい。
3. 汚れ等があれば，ノズルアウタシャフト③からフィルタ④を交換します。
4. ノズルアウタシャフト③を Z スライドシャフト①に差し込み，止めねじ②でしっかり固
定します。
フィルタ④ 品番：E3052729000
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
③
④
①
②
13 - 8
13-2-5.
エアフィルタ（ＣＡ
エアフィルタ（ＣＡエアフィルタ（ＣＡ
エアフィルタ（ＣＡＬブロック）
Ｌブロック）Ｌブロック）
Ｌブロック）

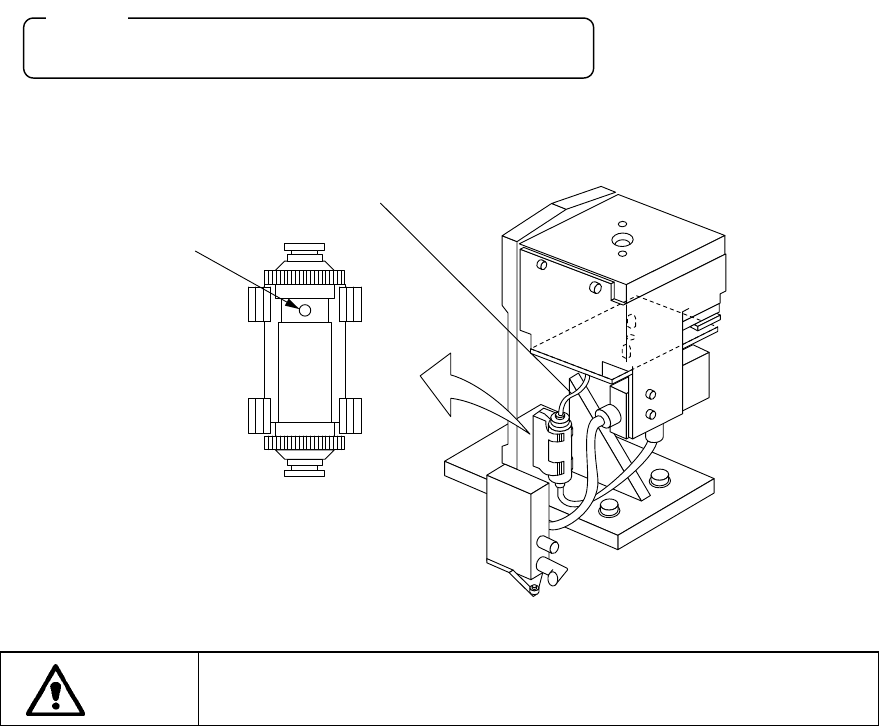

エアフィルタ（ＣＡＬブロック）のエレメントの汚れを点検して下さい。
汚れ等あれば，エアチューブを外して新しいエアフィルタ（品番ＰＦ010001000）に
交換して下さい。
取付時，エアフィルタの穴（Ａ部）を上向きにして下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
エアチューブ
A 部
注意
注意注意
注意 :
