Rev. 1.0
动作说明书
3-10 送料器的驱动

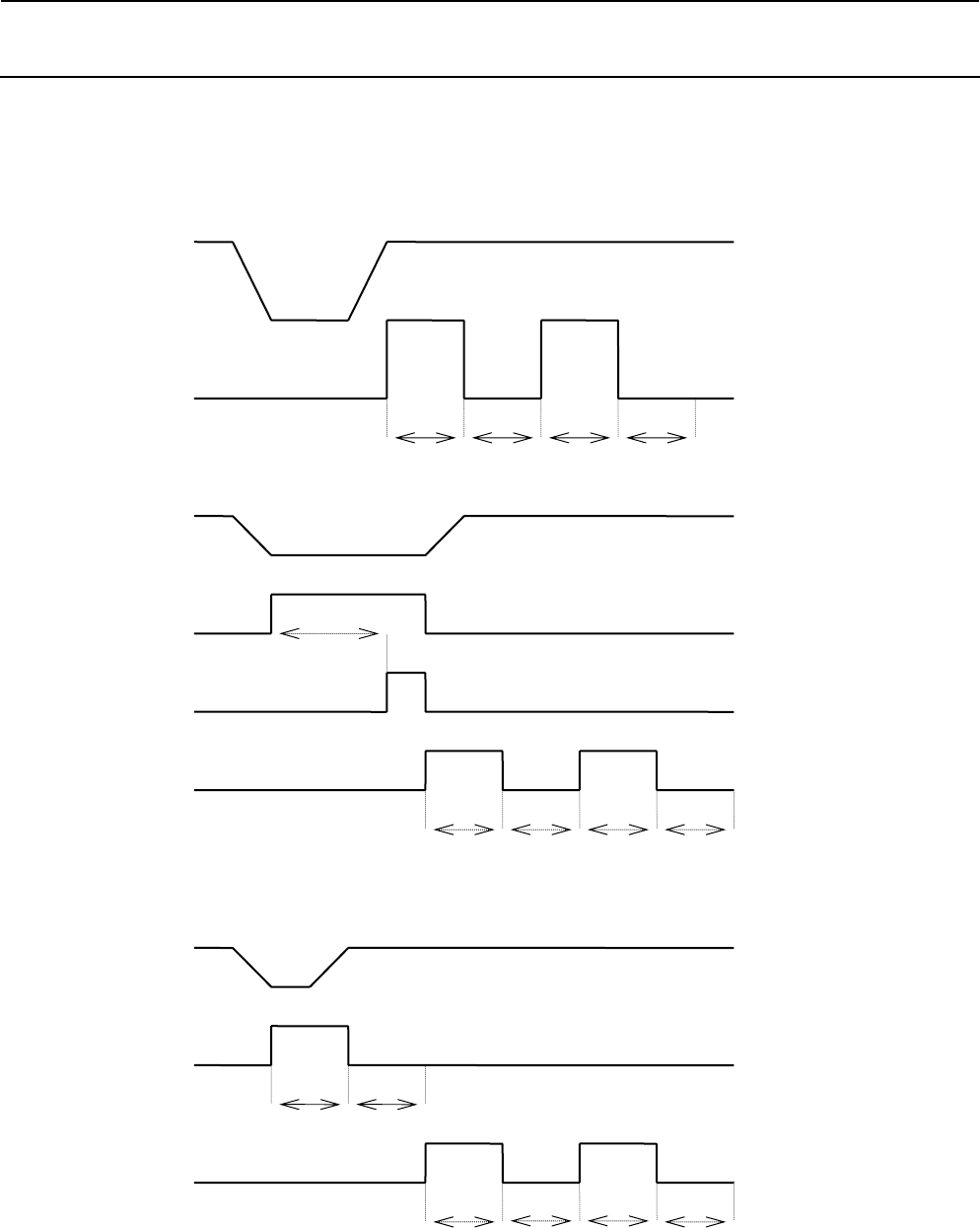

同步曲线图
标准的送料传送（仅传送）
上升 Ａ ： ｂｙＯｎＴｉｍｅ
Ｚ Ｂ ： ｂｙＯｆｆＴｉｍｅ
下降 Ｃ ： ｂｙＰｉｃｋｈｏｉｄ
送料器传送用扳手
Ａ Ｂ Ａ Ｂ
需要保持吸附样子时
Ｚ下降
剥离等待时间 Ｃ
真空检查
送料器传送用扳手
Ａ Ｂ Ａ Ｂ
需要推顶元件时（４４ mm）
Ｚ下降
推顶扳手
A B
送料器传送推顶
A B A B
3-
37
Rev. 1.0
动作说明书
配置号码
推顶
气缸数
推顶
次数
保持时间
byOnTime
放开时间
byOnTime
吸附样子
保持时间
byPickHoid
适用送料器
0 1 1 8×10msec 4×10msec 0×10msec
带宽 8mm 、传送间隔 2mm
带宽 8mm 、传送间隔 4mm
带宽 12mm 、传送间隔 4mm
1 1 1 30 15 0
带宽 12mm 、传送间隔 8mm
带宽 12mm 、传送间隔 12mm
带宽 16mm 、传送间隔 4mm
带宽 16mm 、传送间隔 8mm
带宽 16mm 、传送间隔 12mm
散件送料器 ＴＹＰＥ Ｎ
ＴＹＰＥ Ｗ
ＭＢＦ２６，ＭＢＦ４４
2 2 1 30 15 0
带宽 24mm 、传送间隔 8mm
带宽 24mm 、传送间隔 12mm
带宽 32mm 、传送间隔 8mm
带宽 32mm 、传送间隔 12mm
带宽 32mm 、传送间隔 16mm
3 2 2 30 15 0
带宽 24mm 、传送间隔 12mm
带宽 24mm 、传送间隔 16mm
带宽 24mm 、传送间隔 20mm
带宽 24mm 、传送间隔 24mm
带宽 32mm 、传送间隔 12mm
带宽 32mm 、传送间隔 16mm
带宽 32mm 、传送间隔 20mm
带宽 32mm 、传送间隔 24mm
带宽 32mm 、传送间隔 28mm
带宽 32mm 、传送间隔 32mm
4 2 3 30 20 0
带宽 32mm 、传送间隔 24mm
5 2 7 30 20 0
带宽 32mm 、传送间隔 28mm
6 2 4 30 20 0
带宽 32mm 、传送间隔 32mm
7 0 0 80 0 0 散件送料器 TYPE1
散件更换器
8 0 0
80×10
msec
0×10
msec
0×10
msec
散件送料器 TYPE2
9 0 0 70 0 0
散件送料器 TYPE3
TYPE8
MBF80，MBF170
10 0 0 130 0 0
散件送料器 TYPE4
11 0 0 150 0 0
散件送料器 TYPE5
3-
38
Rev. 1.0
动作说明书
配置号码
推顶
气缸数
推顶
次数
保持时间
byOnTime
放开时间
byOnTime
吸附样子
保持时间
byPickHoid
适用送料器
12 0 0 150 0 0
散件送料器 TYPE6
13 0 0 150 0 0
散件送料器 TYPE7
14 2 4 30 20 8
带宽 32mm 纸(粘合)带
15 3 2 30 20 0
带宽 44mm 、传送间隔 24mm
带宽 44mm 、传送间隔 28mm
带宽 44mm 、传送间隔 32mm
带宽 44mm 、传送间隔 36mm
带宽 44mm 、传送间隔 40mm
带宽 44mm 、传送间隔 44mm
16 3 1 30 20 0
带宽 44mm 、传送间隔 8mm
带宽 44mm 、传送间隔 12mm
带宽 44mm 、传送间隔 16mm
带宽 56mm 、传送间隔 12mm
带宽 56mm 、传送间隔 16mm
17 3 2 30 20 0
带宽 56mm 、传送间隔 24mm
带宽 56mm 、传送间隔 32mm
带宽 56mm 、传送间隔 36mm
带宽 56mm 、传送间隔 40mm
带宽 56mm 、传送间隔 44mm
18 3 3 30 20 0
带宽 56mm 、传送间隔 48mm
19 3 4 30 20 0
带宽 56mm 、传送间隔 52mm
带宽 56mm 、传送间隔 56mm
20 1 2 30 20 0
带宽 12mm 、传送间隔 n mm
带宽度 16mm 、传送间隔 n mm
21 1 1 10×10msec 10×10msec 0×10msec
柱送料器
22 1 1 8 4 0
带宽度 8mm 、传送间隔 1mm
23 1 1 8 4 0
带宽度 4mm 、传送间隔 1mm
3-
39
