Rev. 1.0
动作说明书
5-1-8 LIGHT CTRL 基板
LIGHT CTRL 基板通过专用的串行 I/F 与 IO-CONVEYOR 电路板进行通信，是对 VCS 照明进行控制的基
板
｡
下面是控制的内容
｡
①
同轴照明的控制（COAXIAL LIGHT 基板）
②
下方照明的控制（BOTTOM LIGHT 基板）
③
红色侧向照明（上）的控制（SIDE LIGHT 基板）
④
蓝色侧向照明（上）的控制（SIDE LIGHT 基板）
⑤
红色侧向照明（下）的控制（SIDE LIGHT 基板）
⑥
蓝色侧向照明（下）的控制（SIDE LIGHT 基板）
注：红色侧向照明和蓝色侧向照明中只能某一方亮灯｡
以下所示为与 VCS 相关的基板｡
LIGHT CTRL基板
同軸照明基板
（COAXIAL LIGHＴ基板）
下方照明基板
（BOTTOM LIGHT基板）
サイド照明基板
（SIDE LIGHＴ基板）
IO-CONVEYOR基板
IO-CONVEYOR 基板 LIGHT CTRL 基板
同轴照明基板
（COAXIAL LIGHT 基板）
下方照明基板
（BOTTOM LIGHT 基板）
侧向照明基板
（SIDE LIGHT 基板）
BASE
基板上安装 5 个 LED。以下是各 LED 的意义。
LD1
（绿） ；正在输入+12V
｡
时亮灯
LD2
（绿） ；正在输入-12V
｡
时亮灯
LD3
（绿） ；正在从+24V 输出由电路板内部生成的 3.3V
｡
时亮灯
LD4
（绿） ；正在从+24V 输出由电路板内部生成的 5V
｡
时亮灯
LD5
（绿） ；+24V
｡
正在输入到电路板内部时亮灯
LIGHT CTRL
基板上安装 2 个 Dip 开关。以下所示为各开关的意义｡
1
O
N
2
3
4
5
6
7
8
SW2
パターン及び機能ＲＥＶ．設定用
Ｂｉｔ１～Ｂｉｔ４：機能ＲＥＶ．
Ｂｉｔ５～Ｂｉｔ６：パターンＲＥＶ．
設定は、ＬＩＧＨＴ ＣＴＲＬ ＰＣＢ ＡＳＭ ＲＥＶＩＳＩＯＮ ＮＯＴＥ
を参照のこと。
1
O
N
2
3
4
5
6
7
8
SW3
機能設定用
すべてＯＦＦ設定。
用于设定图形及功能版本
Bit1～Bit4: 功能版本
Bit5～Bit6: 图形版本
设定要参照 LIGHT CTRL PCB ASM REVISION NOTE。
功能设置用
全部设置为 OFF
5-
12
Rev. 1.0
动作说明书
5-2 马达的控制方式
5-2-1 XY 轴的控制方式
X、Y 轴均由 1 个电动机进行悬臂驱动，控制采用半闭环控制方式，进行元件贴装头的移动控制。
X
轴及 Y 轴的控制组成图如下所示。
CPCI Bus
POSITION BOARD
CH0
CH1
X軸SERVO AMP
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
Y軸SERVO AMP
UVW相駆動出力
SSCNETⅢ
（光通信）
X軸ﾎﾞｰﾙﾈｼﾞ
（ﾘｰﾄﾞﾋﾟｯﾁ30mm）
X軸ﾎﾞｰﾙﾈｼﾞ
（ﾘｰﾄﾞﾋﾟｯﾁ32mm）
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
SSCNETⅢ
（光通信）
X 轴滚珠螺杆
（螺距 30mm）
SSCNETⅢ
(光通信)
SSCNETⅢ
(光通信)
X 轴放大器
UVW 相驱动输出
编码器输出
（三菱串行）
UVW 相驱动输出
编码器输出
（三菱串行）
Y 轴滚珠螺杆
（螺距 32mm）
Y 轴放大器
各 X、Y 驱动器的控制，采用三菱运动控制系统，即 SSCNETⅢ，以光 50Mbps 的通信速度进行 0.44ms 周
期的电动机控制。
关于控制，X 轴、Y 轴均通过利用滚珠螺杆的半闭环控制进行驱动。
5-
13
Rev. 1.0
动作说明书
5-2-2 Ｚ，θ 轴的控制方式
Z、θ 轴的电动机控制采用半闭环控制方式，在 Z 轴是进行元件的贴装及吸取等上下动作，在 θ 轴是进行
元件激光识别及角度校正等旋转动作。
Z
轴是每一吸嘴独立控制，但 θ 轴是对 3 个吸嘴用 1 个电动机控制，共计用 2 个电动机以 3 轴同时驱动方
式进行控制。
Z

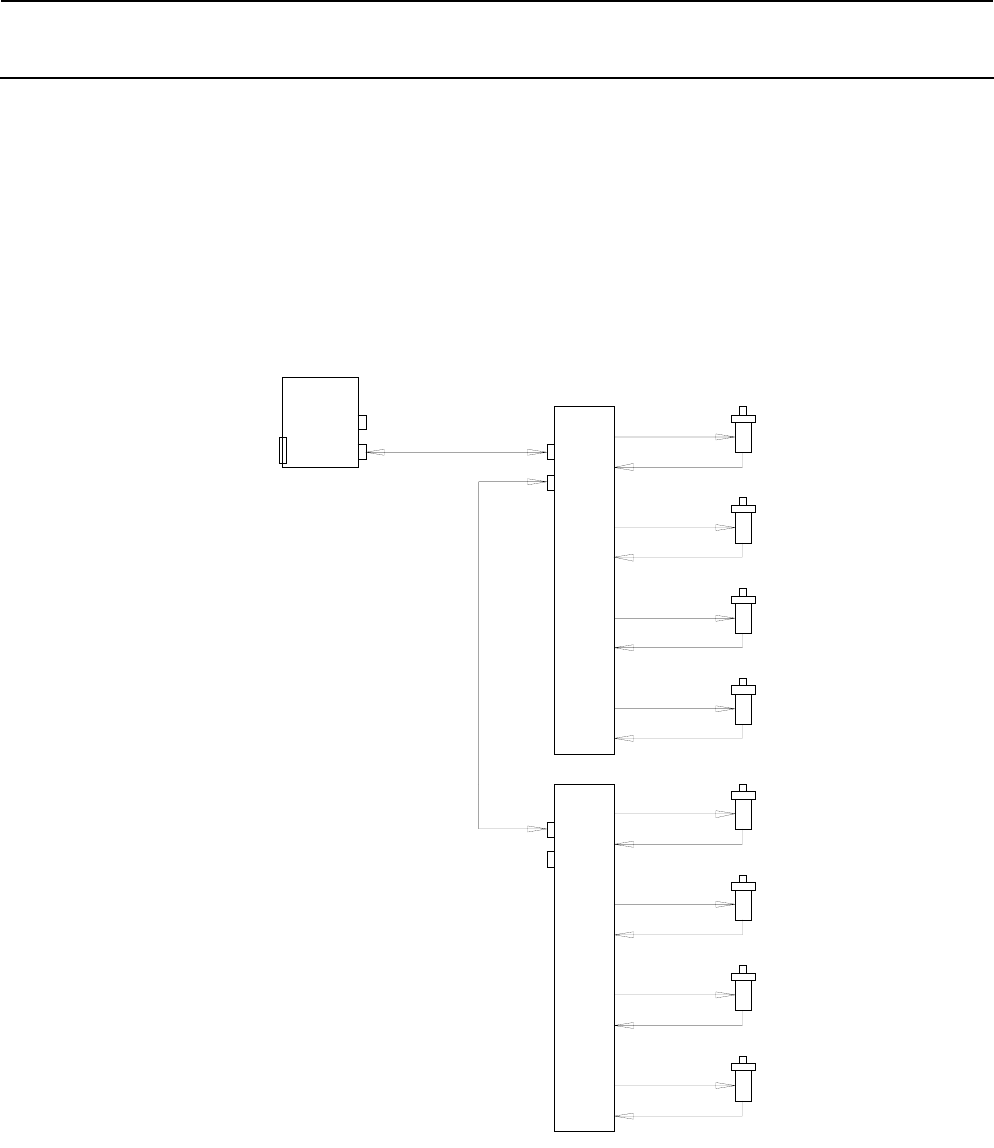

轴及 θ 轴的控制组成图如下所示。
CPCI Bus
POSITION BOARD
CH0
CH1
4軸一体SERVO AMP
SSCNETⅢ
（光通信）
SSCNETⅢ
（光通信）
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
Z1ﾓｰﾀ
（30W）
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
θ1ﾓｰﾀ
（30W）
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
Z2ﾓｰﾀ
（30W）
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
Z3ﾓｰﾀ
（30W）
4軸一体SERVO AMP
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
Z4ﾓｰﾀ
（30W）
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
θ2ﾓｰﾀ
（30W）
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
Z5ﾓｰﾀ
（30W）
UVW相駆動出力
ｴﾝｺｰﾀﾞ出力
（三菱ｼﾘｱﾙ）
Z6ﾓｰﾀ
（30W）
SSCNETⅢ
(光通信)
SSCNETⅢ
(光通信)
4 轴 1 体放大器
UVW 相驱动输出
UVW 相驱动输出
UVW 相驱动输出
UVW 相驱动输出
UVW 相驱动输出
UVW 相驱动输出
UVW 相驱动输出
UVW 相驱动输出
编码器输出
（三菱串行）
编码器输出
（三菱串行）
编码器输出
（三菱串行）
编码器输出
（三菱串行）
编码器输出
（三菱串行）
4 轴 1 体放大器
编码器输出
（三菱串行）
编码器输出
（三菱串行）
编码器输出
（三菱串行）
θ1 电动机
(30W)
Z1 电动机
(30W)
Z2 电动机
(30W)
Z3 电动机
(30W)
θ2 电动机
(30W)
Z4 电动机
(30W)
Z5 电动机
(30W)
Z6 电动机
(30W)
各
4 轴 1 体驱动器的控制，采用三菱运动控制系统，即 SSCNETⅢ，以光 50Mbps 的通信速度进行 0.88ms
周期的电机控制。
1
块 4 轴一体式驱动器放大器电路板（MR-MD100）上，连接 1 个θ电动机、3 个 Z 电动机。
这一组合实装 2 块 4 轴一体式 AC 放大器电路板，驱动 8 轴。
另外，用于 Z 和θ的电动机为 30W 的相同货品。
5-
14
