사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.5 실장 헤드 109 장착합니다 . 일반적인 칩 슈터와는 달리 SIPLACE Col lect & Place 헤드에 있는 12 개의 노즐이 가로 축을 중심으로 회전합니다 . 그러면 공간만 절약되는 것이 아닙니다 . 지름이 작다는 것은 일반적인 칩 슈터와 비교하여…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.5 실장 헤드 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
108
3

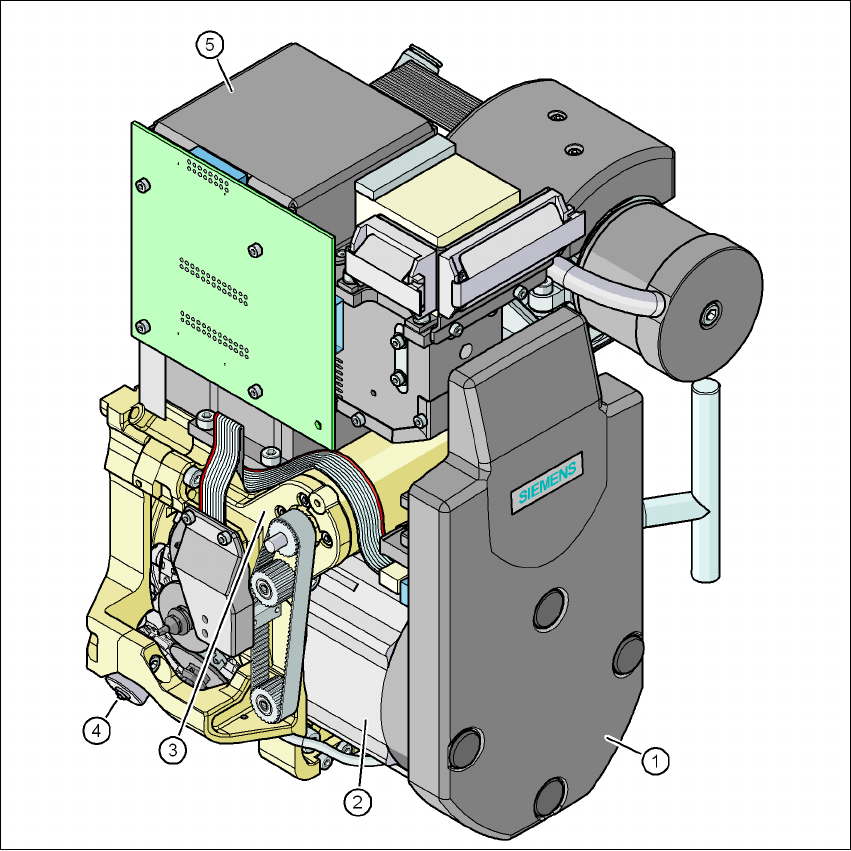

그림 3.5 - 2 12- 세그먼트 Collect&Place 헤드
-
기능 그룹 , 파트 2
3
(1) 중간 분배기 보드 ( 덮개 밑 )
(2) 스타 드라이브 - DR 모터
(3) Z 축 모터
(4) 밸브 조정 드라이브
(5) C&P CO 카메라
3.5.1.1 설명
12- 세그먼트 Collect&Place 헤드는 Collect&Place 방식에서도 사용됩니다 . 이는 각 주기 동안
실장 헤드가 12 개의 컴포넌트를 픽업하여 실장 위치에 광학적으로 센터링하고 해당 실장 각에
맞게 회전시킨다는 의미입니다 . 그런 다음 공기를 불어 PCB 에 컴포넌트를 부드럽고 정확하게
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.5 실장 헤드
109
장착합니다 . 일반적인 칩 슈터와는 달리
SIPLACE Collect&Place 헤드에 있는 12 개의 노즐이 가로 축을 중심으로 회전합니다 . 그러면
공간만 절약되는 것이 아닙니다 . 지름이 작다는 것은 일반적인 칩 슈터와 비교하여 훨씬 적은 원
심력이 발생한다는 것을 의미합니다 . 그러면 운반 중에 컴포넌트가 미끄러질 위험이 크게 줄어
듭니다 .
또 다른 장점이 있습니다 . 모든 컴포넌트에서 Collect&Place 헤드의 주기가 동일하기 때문에 컴
포넌트 크기에 따라 실장 속도가 달라지지 않습니다 .
3.5.1.2 기술 데이터
3
유형 28(18 x 18) 표준 디지털 컴포
넌트 카메라를 갖춘 12- 세그먼트
Collect&Place 헤드
(135
페이지에 있는 3.8.3 단원 참조
)
유형 29(27x27) 고해상도 디지털 컴
포넌트 카메라를 갖춘 12- 세그먼
트 Collect&Place 헤드
(333
페이지에 있는 6.15 단원 참조
)
컴포넌트 범위
a
0402 ~ PLCC44, BGA, mBGA, 플
립칩 , TSOP, QFP, SO ~ SO32,
DRAM
0201
b
~ 플립칩 , 베어 다이 ,
PLCC44, BGA, mBGA, TSOP,
QFP, SO ~ SO32, DRAM
컴포넌트 사양
최대 높이
최소 리드 피치
최소 리드 폭
최소 볼 피치
최소 볼 지름
최소 치수
최대 치수
최대 무게
6 mm
0.5 mm
0.2 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm²
18.7 x 18.7 mm²
2 g
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.6 x 0.3 mm²
18.7 x 18.7 mm²
2 g
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.5 실장 헤드 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
110
프로그래밍 전력 단계
1
2
3
4
5
프로그래밍된 장착 강도 [N]
2.4 ± 0.5
2.4 ± 0.5
3 + 1
4 + 1
5 + 1
노즐 유형
9xx 9xx
X/Y 정밀도
c
± 45 µm/3σ, ± 60 µm/4σ ± 41 µm/3σ, ± 55 µm/4σ
각 정밀도
± 0.5°/3 σ, ± 0.7°/4 σ ± 0.5°/3 σ, ± 0.7°/4 σ
컴포넌트 범위
98% 98.5%
CO 카메라 유형
28 29
조명 단계
55
가능한 조명 단계 설정
256
5
256
5
a) 실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 및 패키징 허용 한계에 의해서도 영향을 받습니
다.
b) 0201 패키지 포함
c) 정확도 값은 공급업체 중립적인 IPC 표준을 사용하여 측정되었습니다 .
