사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업 221 4.3.10. 7 " 아래쪽 " 핸 드 가 드 설치 장비에는 " 아래쪽 " 핸드 가드 1개 가 함께 제공됩니다 . 라 인 내에 장비를 설치한 경우 바로 인접 한 출력 컨베이어와 입 력 컨베이어 사이에는 핸드 가드가 필요…
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
220
4.3.10.5 도어의 접지선 장착
→ 도어의 접지선 두 개 (217 페이지에 있는 그림 4.3 - 13 의 항목 4) 를 다음과 같이 장비 프레
임에 장착합니다 .
4

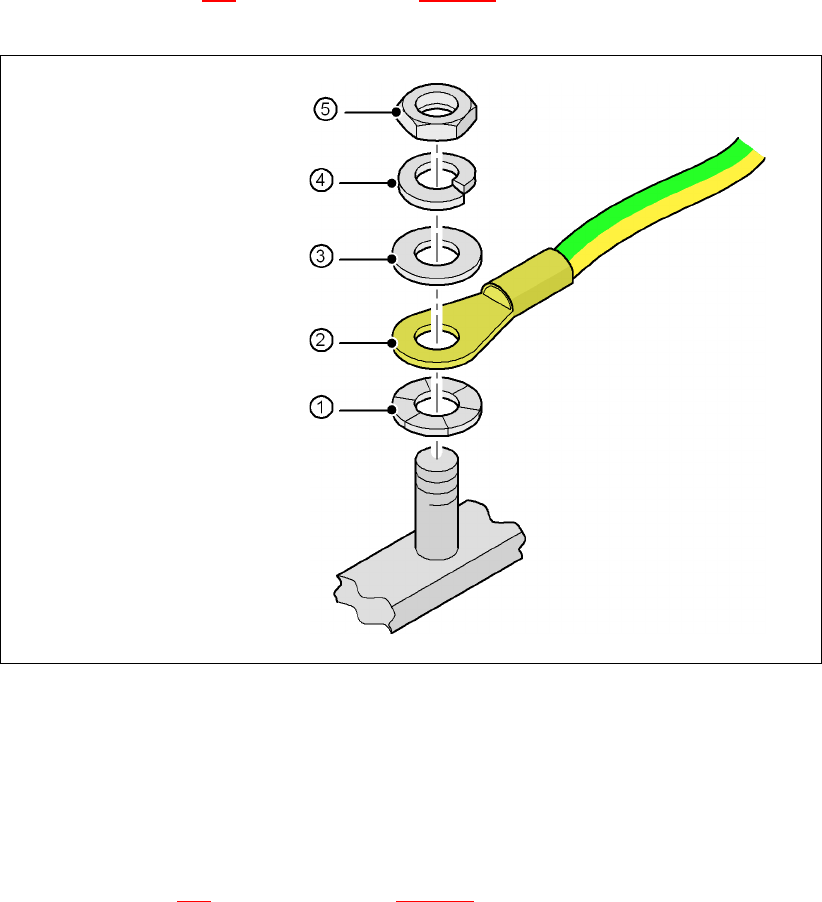

그림 4.3 - 14 접지선 장착
4
4
4
4
4
4.3.10.6 보호 덮개 스위치 확인 및 설정
→ 보호 덮개 스위치 (221 페이지에 있는 그림 4.3 - 15 의 항목 7) 가 올바로 작동하는지 확인
합니다 .
→ 필요한 경우 , 보호 덮개 스위치를 조정합니다 ( 서비스 매뉴얼 참조 ).
4
육각 너트 M5
스프링 와셔 M5, DIN 7980
와셔 M5, DIN 125
말굽단자 , 환상
접촉 와셔
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
221
4.3.10.7 " 아래쪽 " 핸드 가드 설치
장비에는 " 아래쪽 " 핸드 가드
1개
가 함께 제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접
한 출력 컨베이어와 입력 컨베이어 사이에는 핸드 가드가 필요하지 않습니다 .
경고 4
라인에서
첫 번째
장비의 입력 쪽과
마지막
장비의 출력 쪽에는 항상 육각 소켓 나사 M4x12 4 개
로 " 아래쪽 " 핸드 가드 ( 품목 번호 03003432-01) 를 장착합니다 . 그래야 직원들이 허가 없이
장비에 접근하는 것을 방지할 수 있습니다 .
4
그림 4.3 - 15 PCB 입력 쪽에 " 아래쪽 " 핸드 가드 장착
(1) " 아래쪽 " 핸드 가드 , 품목 번호 03003432-01
(2) 보호 덮개 스위치
4
4.3.11 박스 PC 장치 장착
실장기에는 박스 PC 장치 또는 컴퓨터 장치가 장착되어 있습니다 . 박스 PC 설치에 대해서는
4.3.11
단원을 참조하십시오 . 컴퓨터 장치를 설치하는 방법에 대한 설명은 226 페이지에 있는
4.3.12
단원에서 확인할 수 있습니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
222
4.3.11.1 박스 PC 장치 - 전기 연결 지점
4
그림 4.3 - 16 박스 PC 장치 , 전면판 - 플러그 연결
USB 허브
비디오 멀티플랙서
제어 컴퓨터
장비 컨트롤러
