사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
287
참고
센터링 핀이 센터링 구멍 (286
페이지에 있는 그림 6.1 - 4 의 항목 3) 및 슬롯 (286 페이지에 있
는 그림 6.1 - 4 의 항목 4) 안으로 들어갈 수 있도록 매거진을 끼워야 합니다 . 6
→ 먼저 1~4 번 노즐이 있는 매거진의 옆쪽을 바닥에 위치시킵니다 . 고정 클램프 (286
페이지
에 있는 그림 6.1 - 4 의 항목 2) 가 매거진의 슬롯 안에 끼워져야 합니다 .
→ 스프링 고리를 매거진에서 멀어지는 쪽으로 누릅니다 .
→ 매거진을 눌러 바닥과 평행하게 눕힌 후 누르고 있던 스프링 고리를 놓습니다 . 스프링 고리
가 잠깁니다 .
6.1.1.7 위치 탐지
노즐 체인저의 각 매거진에는 위치 탐지를 위한 포지셔닝 피듀셜이 있습니다 .
6
그림 6.1 - 5 노즐 체인저 - 위치 탐지
(1) 포지셔닝 피듀셜
(2) 매거진에서 포지셔닝 피듀셜을 기준으로 한 노즐의 위치
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
288
6.1.1.8 12- 세그먼트 Collect&Place 헤드용 " 행 2" 노즐 체인저
품목 번호 00119663-xx 노즐 체인저 2, HF/X/D3, 12- 세그먼트 C&P 헤드
" 행 2" 노즐 체인저가 설치될 수 있는 위치는 다음과 같습니다 .
위치 1, 3 및 4 (283
페이지에 있는 그림 6.1 - 2)
개장 패키지에는 노즐 체인저 이외에도 어셈블리 키트 및 리젝트 빈이 있는 노즐 분리 장치가 들
어있습니다 .
6
그림 6.1 - 6 " 행 2" 노즐 체인저용 어셈블리 키트
(1) " 행 2" 노즐 체인저용 어셈블리 키트
(2) 8xx 형 노즐용 노즐 분리 장치
(3) 9xx 형 노즐용 노즐 분리 장치
(4) 노즐 리젝트 빈
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
289
6.1.2 6- 세그먼트 Collect&Place 헤드용 노즐 체인저
품목 번호 00119662-xx 노즐 체인저 HF/X/D3, 6- 세그먼트 C&P 헤드
6

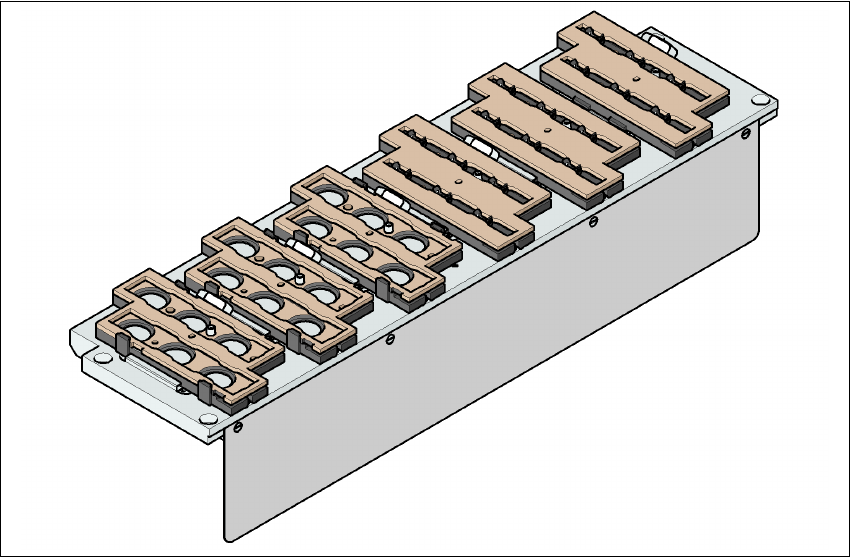

그림 6.1 - 7 6- 세그먼트 Collect&Place 헤드용 노즐 체인저
6.1.2.1 설명
이 노즐 체인저에는 노즐 홀더가 6 개 있는 매거진을 최대 6 개까지 장착할 수 있습니다 . 2 가지
유형의 매거진을 사용할 수 있는데 8xx 유형 노즐용 매거진과 9xx 유형 노즐용 매거진입니다 . 이
매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개를 사용하여 센터링하며 클립으로
고정합니다 .
