3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3 3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 170 3 그림 3.10 - 5 테이프 컨테이너가 있는 컴포넌트 트롤리 (1) 컴포넌트 트롤리 (2) 스핀들 위치 (3) 폐 테이프 컨테이너 (4) 테이프 컨테이너 (5) 분할판 (6) 스핀들 ( 확대한 모습 ) 3.1 0.5.1 PCB 컨베이어…
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 컴포넌트 트롤리
169
3.10.4 치수 및 무게 중심
3

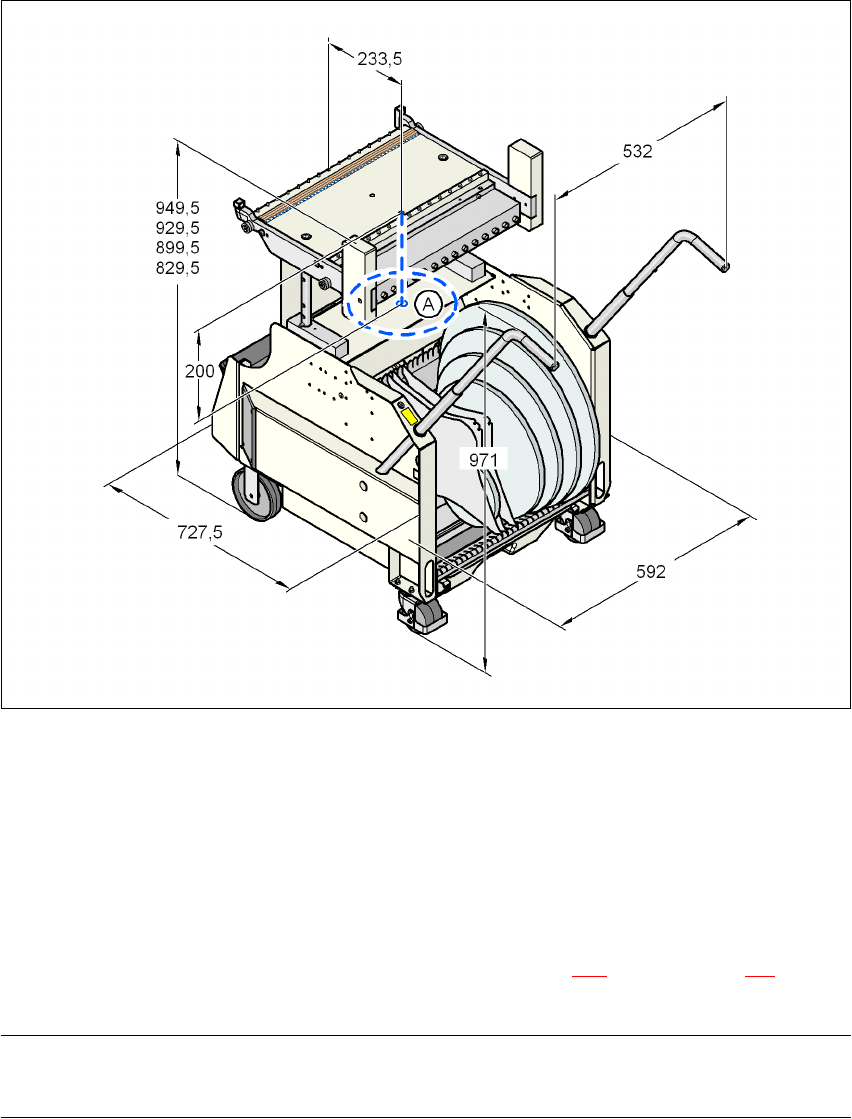

그림 3.10 - 4 치수 , 모든 치수는 mm 단위
컴포넌트 트롤리의 무게 중심 (A) 은 다음과 같은 조건으로 구해졌습니다 .
– 컴포넌트 트롤리의 PCB 컨베이어 높이를 830 mm 로 설정
3.10.5 테이프 컨테이너
테이프 컨테이너는 지름 19" 까지의 릴을 수용할 수 있습니다 . 지름이 15" 이상인 릴을 처리하려
면 스핀들을 사용하는 것이 좋습니다 . 분할판 삽입에 대해서는 266 페이지에 있는 5.5 단원에
서 설명합니다 .
참고
최적의 작동을 위해 지름이 15" 이상인 경우 스핀들을 사용하는 것이 좋습니다 .
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
170
3

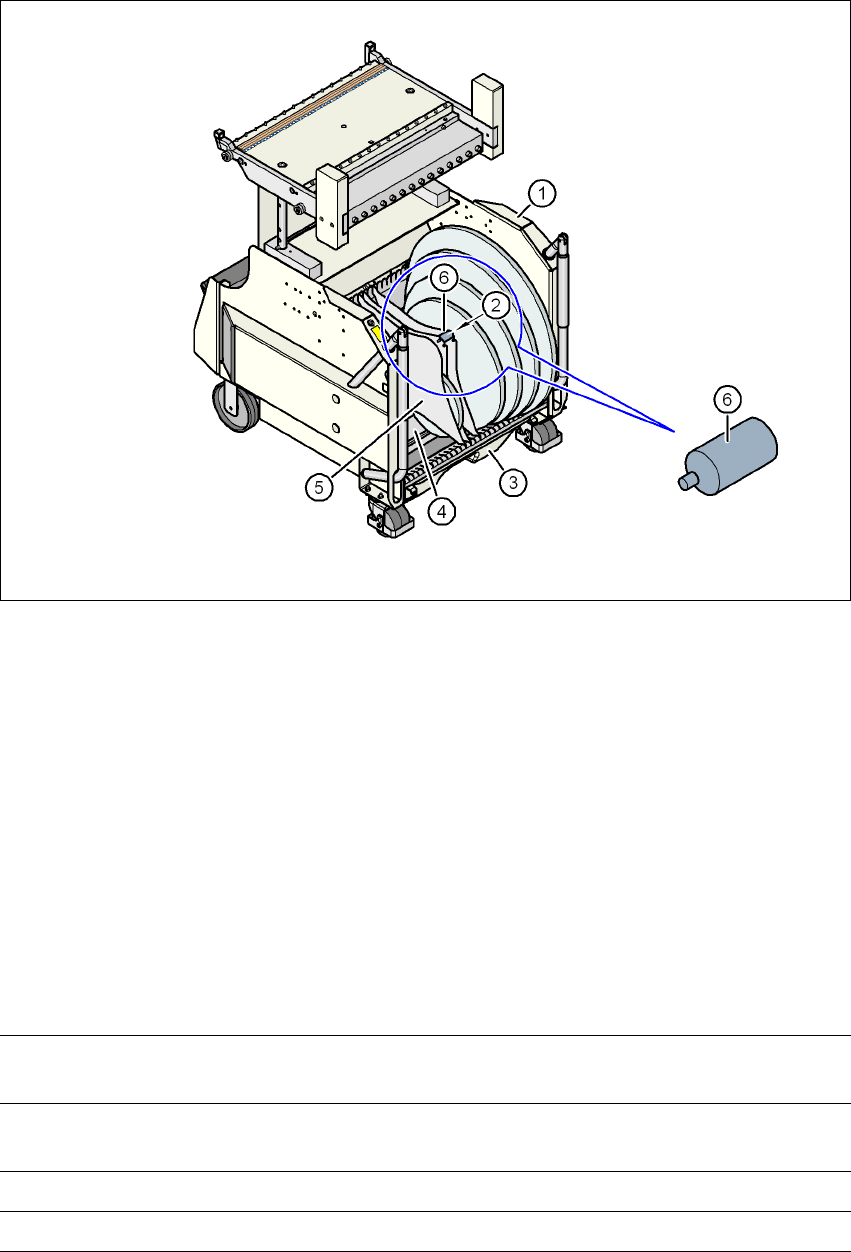

그림 3.10 - 5 테이프 컨테이너가 있는 컴포넌트 트롤리
(1) 컴포넌트 트롤리
(2) 스핀들 위치
(3) 폐 테이프 컨테이너
(4) 테이프 컨테이너
(5) 분할판
(6) 스핀들 ( 확대한 모습 )
3.10.5.1 PCB 컨베이어 높이에 따른 테이프 릴 지름
3
옵션
–
3 번째 테이프 릴 지지대가 있을
경우
컴포넌트 트롤리의
PCB 컨베이어 높이
테이프 릴 지름 테이프 릴 지름
830 mm 17" 15"
900 mm 19" 17"
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 컴포넌트 트롤리
171
3.10.6 컴포넌트 트롤리용 외부 전원 공급기
품목 번호 00119781-xx 외부 전원 공급기 , 컴포넌트 트롤리 , D1/D2/D3/HF/X
셋업 변경에 필요한 시간을 최대한 줄이기 위해 컴포넌트 트롤리를 특수한 외부 위치에서 미리
셋업할 수 있습니다 . 사용할 준비가 되도록 그 곳에서 피더 모듈 기능 및 설정을 점검할 수 있습
니다 . 이러한 목적으로 SIPLACE 는 외부
전원 공급기를 공급합니다 . 이것은 컴포넌트 트롤리에
필요한 전원과
압축 공기를 공급하기 위해 사용됩니다 .
3.10.6.1 기술 데이터
키트에는 유럽 표준 메인 전원 케이블 , 미국 표준 메인 전원 케이블 및 전원 공급기와 컴포넌트
트롤리 연결 케이블이 포함되어 있습니다 .
3.10.7 벌크 케이스 피더 모듈용 압축 공기 공급 장치
품목 번호 00142335-xx 벌크 케이스 압축 공기 분배기 , CO 트롤리 , SIPLACE HF/X/D3
벌크 케이스 피더 모듈이 작동하려면 압축 공기가 있어야 합니다 . 따라서 벌크 케이스 피더 모듈
용 압축 공기 공급 장치를 옵션으로 사용할 수 있습니다 .
이 장치는 설치가 간단합니다 . 먼저 컴포넌트 피더 테이블 (172
페이지에 있는 그림 3.10 - 6 의
항목 2) 의 압축 공기 연결 장치에서 실링 플러그 (172
페이지에 있는 그림 3.10 - 6 의 항목 1)
를 빼냅니다 . 그런 다음 두 개의 나사 DIN 912, M8x30(172
페이지에 있는 그림 3.10 - 6 의 항
목 4) 을 사용하여 압축 공기 공급 장치 (172
페이지에 있는 그림 3.10 - 6 의 항목 3) 를 컴포넌
트 피더 테이블 (172
페이지에 있는 그림 3.10 - 6 의 항목 2) 에 장착합니다 . 압축 공기 공급 장
치의 뒤에는 고정 클립 ( 그림 3.10 - 6 의 항목 5) 이 있습니다 . 이 클립은 벌크 케이스 피더 모
듈을 컴포넌트 테이블에 고정시켜 완전한 압축 공기 공급 장치가 되도록 합니다 .
930 mm 19" 17"
950 mm 19" 19"
메인 전원 전압 230 VAC ± 5%
120 VAC ± 5%
압축 공기 연결 최대 1.0MPa(10bar)
출력 압력 밸브를 사용하여 조절할 수 있습니다 .
