사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템
137
3.8.5 유형 33(55 x 45) 고정식 디지털 P&P 컴포넌트 카메라
3.8.5.1 구조
3
그림 3.8 - 4 유형 33(55 x 45) 고정식 디지털 P&P 컴포넌트 카메라의 구조
3.8.5.2 기술 데이터
3
(1) 카메라 및 카메라 앰프가 내장되어 있는
카메라 케이스
(2) 조명 및 렌즈 조절장치의 유리판
컴포넌트 치수
0.5 x 0.5 mm² ~ 55 x 45 mm²
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 , BGA
최소 리드 피치 0.3 mm
최소 리드 폭 0.15 mm
최소 볼 피치 0.35 mm
최소 볼 지름 0.2 mm
시야 영역
65 x 50 mm²
조명 방법 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.8 비전 시스템 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
138
3.8.6 유형 34 디지털 PCB 카메라
3.8.6.1 구조
3

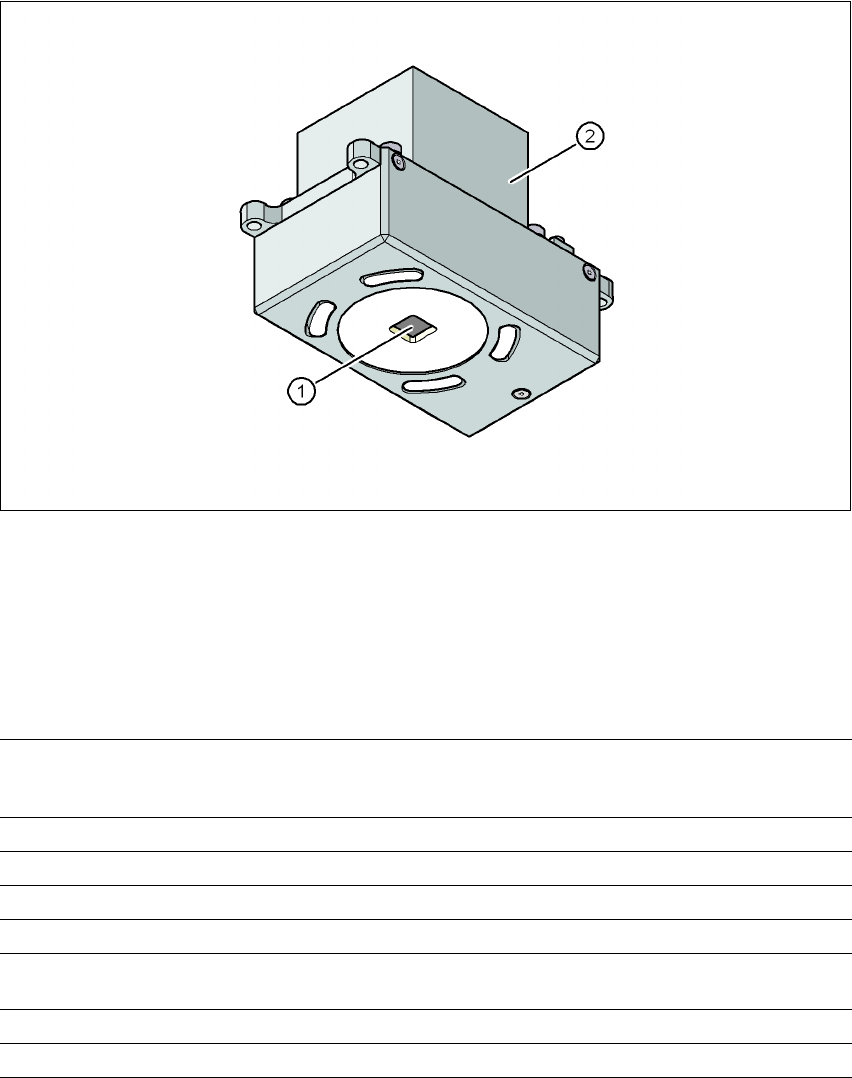

그림 3.8 - 5 유형 34 디지털 PCB 카메라
(1) PCB 카메라 렌즈 및 조명
(2) 카메라 앰프
3.8.6.2 기술 데이터
3
PCB 피듀셜 최대 3( 서브패널 및 다중 패널 ),
긴 보드 옵션의 경우 최대 6( 최적화를 통해 옵션 PCB 피듀셜이 출력
됩니다 .)
로컬 피듀셜 PCB 당 최대 2( 상이한 종류일 수 있음 )
라이브러리 메모리 서브패널당 최대 255 피듀셜 유형
이미지 분석 그레이스케일 값에 기초한 가장자리 탐지 방식 ( 단일 모양 )
조명 방법 전면 조광 ( 필요에 따라 3 단계로 프로그램 가능 )
피듀셜 / 불량 피듀셜 당
탐지 시간
20 ms ~ 200 ms
시야 영역
5.78 x 5.78 mm²
초점면과의 거리
28 mm
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템
139
3.8.6.3 피듀셜 기준
3
3.8.6.4 잉크 스폿 기준
3
2 개의 피듀셜 찾기
3 개의 피듀셜 찾기
X-/Y- 위치 , 회전 각 , 평균 PCB 변형
추가 : X 및 Y 방향 개별적으로 전단 , 비틀림
피듀셜 모양 합성 피듀셜 : 원 , 십자 , 사각 , 직사각 , 사방형 , 원형 , 사각형 및 직사
각형 외곽 , 이중 십자
모든 패턴
피듀셜 표면
구리
주석
산화 및 납땜 저항 없음
휨 ≤ 구조 폭의 1/10, 환경과 비교하여 양호한 대비
합성 피듀셜의 치수
원형 및 직사각형에 대한 최소 X/Y 크기 :
환형 및 직사각형에 대한 최소 X/Y 크기 :
십자형에 대한 최소 X/Y 크기 :
이중 십자형에 대한 최소 X/Y 크기 :
사방형에 대한 최소 X/Y 크기 :
환형 및 직사각형에 대한 최소 프레임 폭 :
십자형 , 이중 십자형에 대한 최소 바 폭 / 바 거리 :
모든 피듀셜 모양에 대한 최대 X/Y 크기 :
십자형 , 이중 십자형에 대한 최대 바 폭 :
최소 허용 한계 , 일반적 값 :
최대 허용 한계 , 일반적 값 :
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
공칭 치수의 2%
공칭 치수의 20%
패턴 치수
최소 크기
최대 크기
0.5 mm
3 mm
피듀셜 환경 검색 영역에 유사한 피듀셜 구조가 없는 경우 참조 피듀셜 주변의 여유
공간은 필요하지 않습니다 .
방식 - 합성 피듀셜 인식 방식
- 평균 그레이스케일 값
- 히스토그램 방식
- 템플릿 매칭
피듀셜 / 구조의 모양 및 크기
합성 피듀셜
기타 방식
합성 피듀셜의 치수에 대해서는 3.8.6.3 피듀셜 기준 단원을 참조하십
시오 .
최소 0.3 mm
최대 5 mm
마스킹 재료 적용 범위 양호
인식 시간 방법에 따라 다름 : 20 ms ~ 0.2s
