사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업 233 4 그림 4.3 - 21 표시기 램프 장착 (1) 표시기 램프 (2) 표시기 램프용 구멍 (3) 나사 조임 구멍 4.3 .15 모니터 장착 → 모니터를 장착하고 케이 블을 연결합니다 . → 케이블 연결을 확 인합니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
232
4
→ S1 의 스위치 설정 점검
1: 꺼짐
2: 미사용
4.3.13.3 축 장치 장착 ( 갠트리 1 및 갠트리 4)
→ 축 장치를 확장 키트의 레일 위로 조심스럽게 들어올립니다 .
→ 어떤 케이블도 눌리지 않도록 합니다 .
→ 축 장치를 확장 키트 끝까지 밀어넣습니다 .
→ 축 장치를 개탕머리 나사로 고정시킵니다 .
→ 덮개를 끼웁니다 .
→ 접지선을 도어 (217
페이지에 있는 그림 4.3 - 13 의 항목 2) 에 장착합니다 .
220
페이지에 있는 그림 4.3 - 14 을 참조합니다 .
→ 도어를 잠급니다 .
4.3.13.4 측면 플레이트 장착
→ 220 페이지에 있는 그림 4.3 - 14 에서와 같이 각 면의 플레이트 (217 페이지에 있는 그림
4.3 - 13
의 항목 6) 에 접지선을 장착합니다 .
→ 개탕머리 나사 6 개로 측면 플레이트를 장비 프레임에 장착합니다 .
4.3.14 표시기 램프 장착
→ 표시기 램프 케이블을 기본 장비 케이블에 연결합니다 .
→ 표시기 램프의 튜브가 단자 아래로 약간 튀어나올 때까지 표시기 램프를 구멍 (233
페이지에
있는 그림 4.3 - 21
의 항목 2) 에 삽입합니다 .
→ 구멍 아래에서 육각 소켓 나사를 조입니다 (233
페이지에 있는 그림 4.3 - 21 의 항목 3).
X09_3tq X09_3tq 03050886 커넥터를 제 위치에 끼움
X10_3tq X10_3tq 03050885 커넥터를 제 위치에 끼움
X11_3tq X11_3tq 03050916 커넥터를 제 위치에 끼움
X12_3tq X12_3tq 03050915 커넥터를 제 위치에 끼움
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
꽉 조임
축 장치 , 플러그 연결 케이블 참고
플러그 케이블
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
233
4
그림 4.3 - 21 표시기 램프 장착
(1) 표시기 램프
(2) 표시기 램프용 구멍
(3) 나사 조임 구멍
4.3.15 모니터 장착
→ 모니터를 장착하고 케이블을 연결합니다 .
→ 케이블 연결을 확인합니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
234
4.3.16 장비 바닥의 여유 공간 및 고정 PCB 컨베이어 가장자리
4.3.16.1 PCB 단일 컨베이어에 대한 장비 바닥 여유 공간 및 고정 우측 컨베이어
가장자리
4

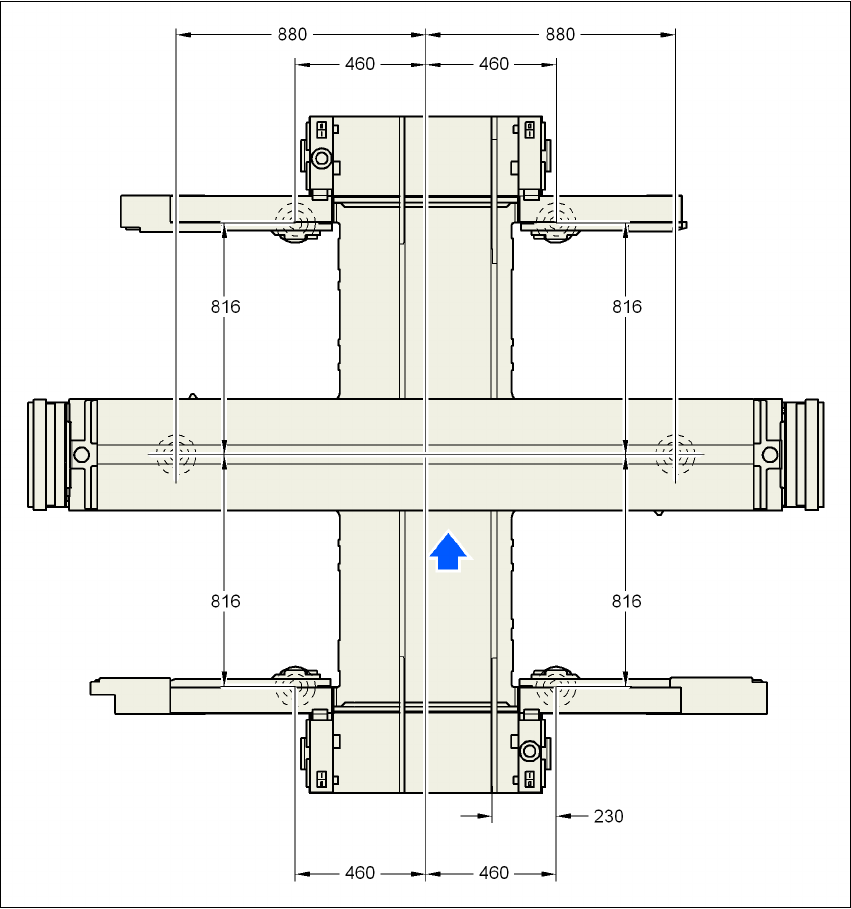

그림 4.3 - 22 PCB 단일 컨베이어에 대한 장비 바닥 여유 공간 및 고정 우측 컨베이어 가장자리 (mm 단위 )
