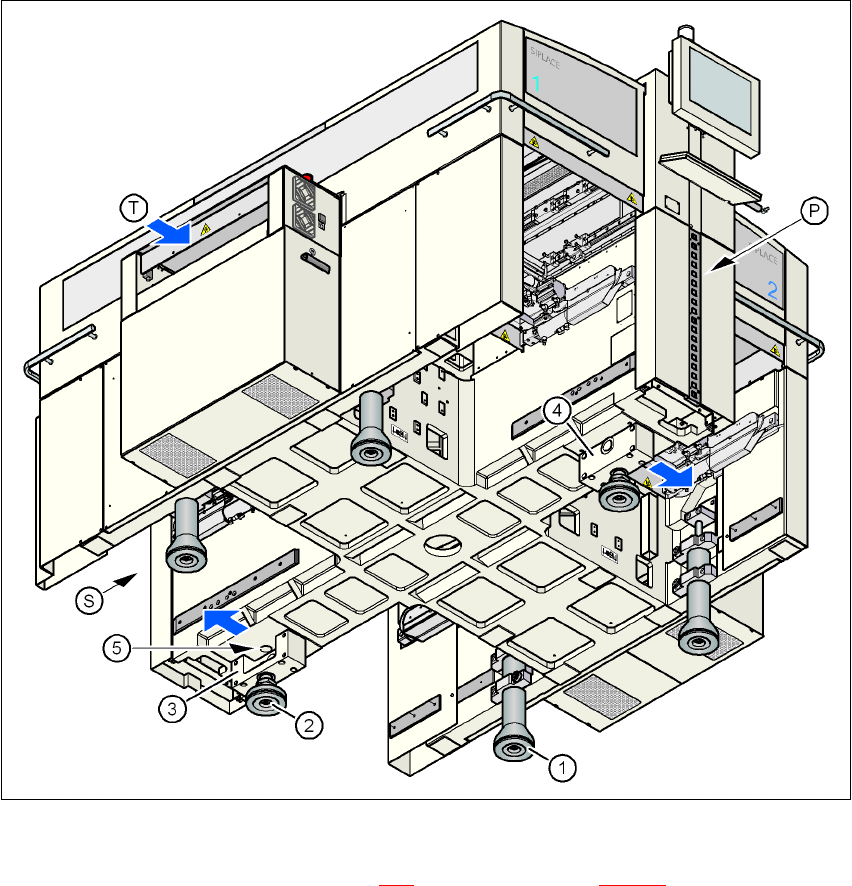

사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업 199 4 그림 4.3 - 3 장비 다리 4 (1) 바깥쪽 장비 다리 , 4 x, 두 가지 버전 ( 198 페이지에 있는 그림 4.3 - 2 참 조 ) (2) 중간 장비 다리 , 2 x (3) 전원 공급기 측면에 있는 스페이서 (4) 공압 장치 측면에 있는 스페…
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
198
또한 장비 다리 한 쪽에만 무게가 실리는 것도 방지되어 한 쪽에만 무게가 실려 장비 다리 고
정부가 변형되는 것을 막을 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록
하여 지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
→ 지게차로 장비를 약 35 cm 정도 들어올립니다 . 그래야 사고로 장비 다리가 내려올 때 발을
다칠 위험이 없어집니다 .
장비의 세워진 높이는 6 피트입니다 .
– 바깥쪽 장비 다리 4 개 (199
페이지에 있는 그림 4.3 - 3 의 항목 1)
바깥쪽 장비 다리에는 두 가지 버전이 있습니다 . 4
– 높이 830 mm, 길이 369 mm 의 PCB 컨베이어용 바깥쪽 장비 다리
품목 번호 03041008-01 ( 그림 4.3 - 2
의 항목 1)
– 높이 900, 930 및 950 mm, 길이 439 mm 의 PCB 컨베이어용
바깥쪽 장비 다리 , 품목 번호 03000890-02 ( 그림 4.3 - 2
의 항목 2)
– 필요 시 높이를 조절할 수 있는 스페이서 2 개 (199
페이지에 있는 그림 4.3 - 3 의 항목 3 및
항목 4) 가 있는 중간 장비 다리 2 개 (199
페이지에 있는 그림 4.3 - 3 의 항목 2).
4

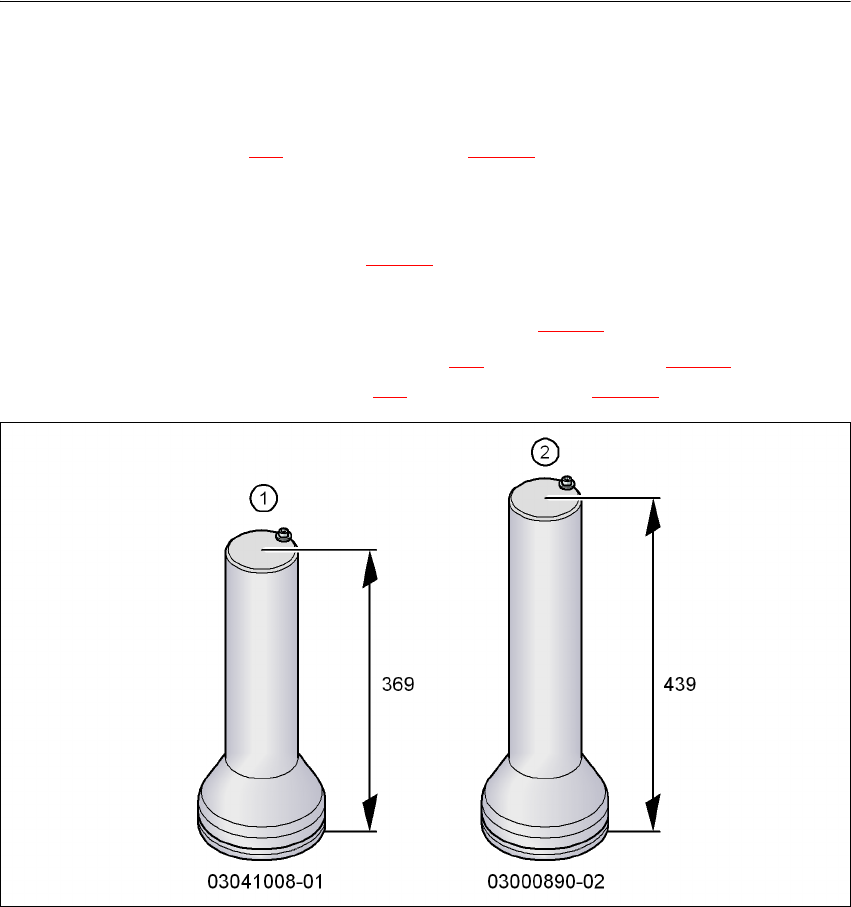

그림 4.3 - 2 바깥쪽 장비 다리 - 두 가지 버전 (mm 단위 )
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
200
4.3.4.1 중간 장비 다리의 높이 사전 설정
중간 장비 다리는 가장 먼저 사전 설정됩니다 . 스페이서는 장비 높이의 올바른 위치에서 밑 면에
볼트로 결합해야 합니다 .
PCB 컨베이어 높이를 830 mm 로 설정 4
830 mm PCB 컨베이어 높이용 스페이서는 필요하지 않습니다 .
→ 중간 장비 다리를 최대한 조입니다 (199
페이지에 있는 그림 4.3 - 3 의 지점 5 참조 ).
PCB 컨베이어 높이를 900 mm 로 설정 4
PCB 컨베이어 높이를 900 mm 로 하려면 스페이서가 필요합니다 .
→ 90 mm 면이 수직이 되도록 하고 중간 장비 다리 끝에 있는 구멍이 아래를 향하도록 하여 스
페이서를 배치합니다 .
4
4
4
4
4
4
4
4
4
4
4
4
그림 4.3 - 4 컨베이어 높이 900 mm 를 위한 스페이서 배치
4
(1) 스페이서 높이 : 90 mm
(2) 중간 장비 다리
(3) M24 잠금 너트
(4) 육각 소켓 나사 M12x80 4 개
→ 중간 장비 다리의 나사를 스페이서 아래 쪽에 있는 구멍에 돌려 넣습니다 .
→ 장비 아래 스페이서 두 개를 다음과 같이 배치합니다 .
– 공압 장치에 있는 스페이서 구멍이 PCB 전송 방향을 향하도록 합니다 (199
페이지에 있
는 그림 4.3 - 3
의 지점 4 참조 ).
– 전원 공급기 쪽에 있는 스페이서 구멍이 PCB 이송 방향과 반대가 되도록 합니다 (199
페
