사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 컴포넌트 트롤리
173
3.10.8 3 x 8 mm S 피더 모듈에서 중간 테이프 릴용 릴 홀더
품목 번호 00119643-xx 테이프 릴 홀더용 어댑터 평판
품목 번호 00141204-xx 테이프 릴 홀더 , 3 x 8 mm 피더 모듈 , V2
3 x 8 mm S 피더 모듈 유형은 컴포넌트를 3 개 피더 트랙 위의 픽업 위치로 이송합니다 . 두 외
부 트랙의 테이프 릴은 테이프 컨테이너의 분할판 사이에 위치합니다 . 중간 테이프 릴은 2 개의
외부 트랙용 테이프 릴 위에 배치되어 있습니다 .
따라서 중간 테이프 릴에 다음 품목이 필요합니다 .
– 테이프 릴 홀더를 고정할 어댑터 평판 ( 그림 3.10 - 7
의 항목 1) 1 개
– 2 개의 피더 모듈 당 테이프 릴 홀더 ( 그림 3.10 - 7
의 항목 2) 1 개
– 컴포넌트 피더 테이블 위치 1 에 있는 테이프 릴 홀더용 단축 공전 도르레 ( 그림 3.10 - 7
의 항
목 3) 1 개
어댑터 평판은 4 개의 개탕머리 나사로 컴포넌트 트롤리 안에 고정되며 테이프 릴 홀더는 어댑터
평판의 사각형 입구 안으로 삽입됩니다 .
3
그림 3.10 - 7 3x8mm 피더 모듈의 중간 테이프 릴용 마운트
(1) 어댑터 평판
(2) 테이프 릴 홀더
(3) 단축 공전 도르레
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
174
3.10.9 피더 모듈 고정 장치
품목 번호 00119623-xx 피더 모듈 고정 , SIPLACE HF/X/D3
피더 모듈 고정 장치는 추가적인 기계식 잠금 장치입니다 . 이 고정 장치는 피더 모듈이 실수로
컴포넌트 테이블에서 움직이는 것을 막아주기 때문에 실장 헤드와 충돌할 위험이 사라집니다 .
피더 모듈 고정 장치는 나사로 컴포넌트 테이블의 전면판에 장착합니다 . 고리로 피더 모듈 다리
부분을 고정시킵니다 . 각각의 컴포넌트 트롤리마다 피더 모듈 고정 장치가 한 개씩 필요합니다 .
3

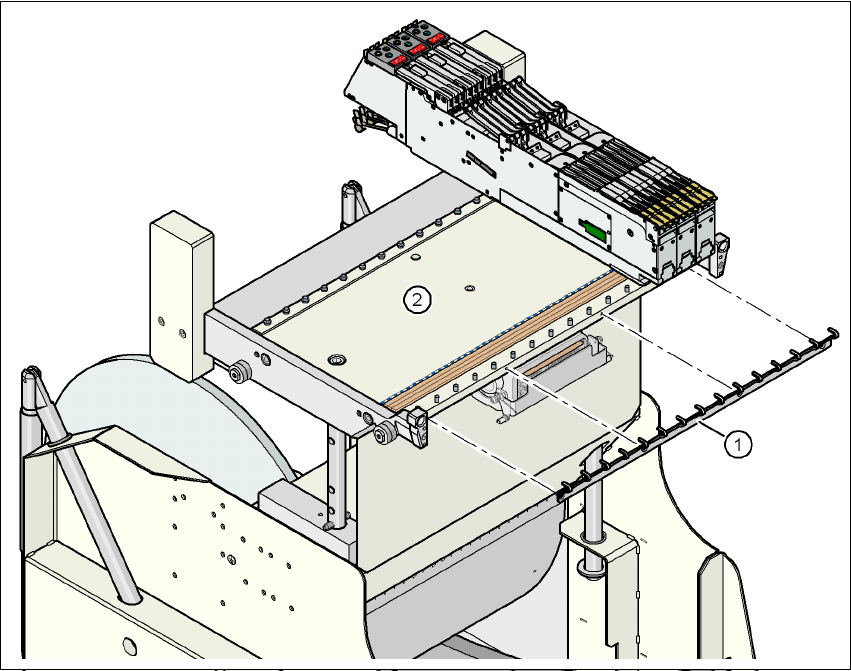

그림 3.10 - 8 피더 모듈 고정 장치
3
(1) 피더 모듈 고정 장치
(2) 컴포넌트 테이블
