사용자 매뉴얼 SIPLACE D3 1 소개 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 1.1 장비 설명 19 테이프 피더 모듈 의 접합 감지를 위해 실장기를 개 장할 수 있습니다 . – 와플 팩 체인저 와플 팩 체인저는 위 치 2 에 도킹시킬 수 있습니다 . – 높은 안착력 헤드 높은 안착력 헤드는 TwinH ead 와 동일한 컴포넌트 종류를 처리하면서 30 N 의 안착력을…
1 소개 사용자 매뉴얼 SIPLACE D3
1.1 장비 설명 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
18
– 컴포넌트를 올려 놓거나 테이프를 절단하기 위해 장비를 종료할 필요가 없습니다 .
– 컴포넌트 피더에 진동이 없다는 것은 가장 작은 컴포넌트 ( 예 : 0201) 도 높은 신뢰성으로 픽
업할 수 있다는 것을 의미합니다 .
– PCB 는 실장 프로세스 중에 움직임이 없어 컴포넌트가 미끄러지지 않습니다 .
– 실장 헤드에 노즐 체인저를 결합시켜 실장 프로세스마다 최적의 노즐 구성을 보장하므로 이
동 경로가 최소화되고 실장 순서가 최적화됩니다 .
높은 유연성 , 비용 효과 , 셋업 신뢰성이 결합된 SIPLACE D3 실장기는 높은 생산성을 제공합니
다 . 정지 시간을 최소화하여 사용률을 높이며 결과적으로 생산성 향상에 도움이 됩니다 .
1

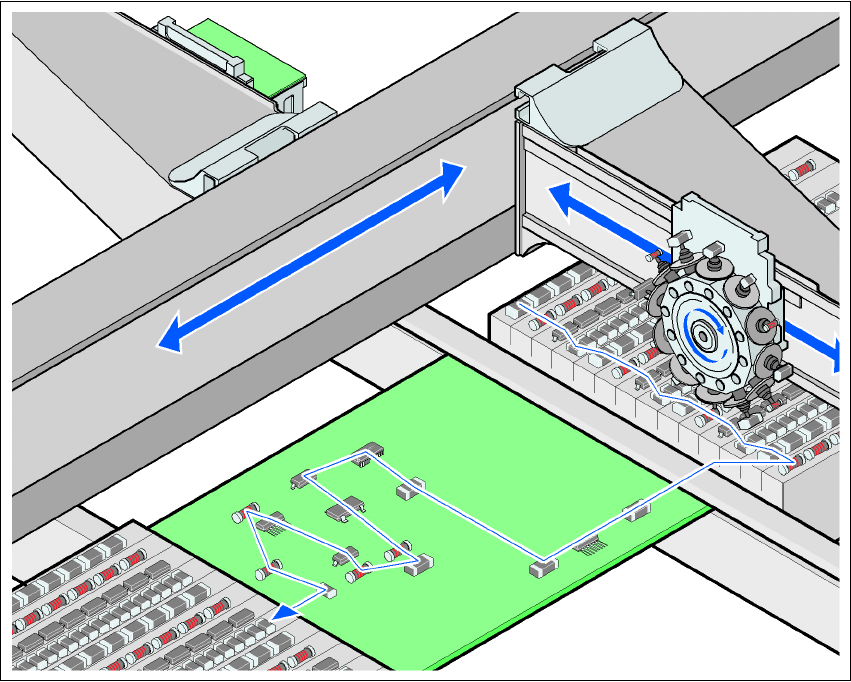

그림 1.1 - 2 Collect&Place 방식의 실장 원리
1.1.4 새로운 옵션 및 성능 특징
다음과 같은 옵션을 사용하여 실장기 기능을 확장할 수 있습니다 .
– 3x8mm SL 테이프 피더 모듈
SL 은 셔터가 없음 (shutterless) 즉 , 컴포넌트 덮개가 없다는 뜻입니다 . 불필요한 기계적 부
품을 없앰으로써 이 피더 모듈의 구입 비용과 관리 비용이 절감됩니다 . 1
– 테이프 피더 모듈의 접합 감지
사용자 매뉴얼 SIPLACE D3 1 소개
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 1.1 장비 설명
19
테이프 피더 모듈의 접합 감지를 위해 실장기를 개장할 수 있습니다 .
– 와플 팩 체인저
와플 팩 체인저는 위치 2 에 도킹시킬 수 있습니다 .
– 높은 안착력 헤드
높은 안착력 헤드는 TwinHead 와 동일한 컴포넌트 종류를 처리하면서 30 N 의 안착력을 제
공합니다 .
– 실장 헤드의 모듈화
TwinHead 및 Collect&Place 헤드는 모든 갠트리에 셋업할 수 있습니다 .
