4.3.8.3 축 장치 장착
→ 축 장치를 확장 키트의 레일 위로 조심스럽게 들어올립니다 .
→ 어떤 케이블도 눌리지 않도록 합니다 .
→ 축 장치를 확장 키트 끝까지 밀어넣습니다 .
→ 축 장치를 개탕머리 나사로 고정시킵니다 .
→ 덮개를 끼웁니다 .
→ 접지선을 도어 (207
페이지에 있는 그림 4.3 - 8 의 항목 2) 에 장착합니다 .
210
페이지에 있는 그림 4.3 - 9 을 참조합니다 .
→ 도어를 잠급니다 .
4.3.8.4 측면 플레이트 장착
→ 210 페이지에 있는 그림 4.3 - 9 에서와 같이 각 면의 플레이트 (207 페이지에 있는 그림 4.3
- 8 의 항목 6) 에 접지선을 장착합니다 .
→ 개탕머리 나사 6 개로 측면 플레이트를 장비 프레임에 장착합니다 .
참고 4
출력 컨베이어를 분리해 놓은 경우에는 215
페이지에 있는 4.3.9 " 입력 컨베이어 장착 " 단원에
서 이어집니다 .
입력 컨베이어를 장착했으면 232
페이지에 있는 4.3.14 " 표시기 램프 장착 " 단원에서부터 조립
작업을 계속합니다 .
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
215
4.3.9 입력 컨베이어 장착
4.3.9.1 도구
– 앨런키 , DIN 911, 세트
– 필립스 스크류드라이버 , 1 사이즈
4.3.9.2 조립
4

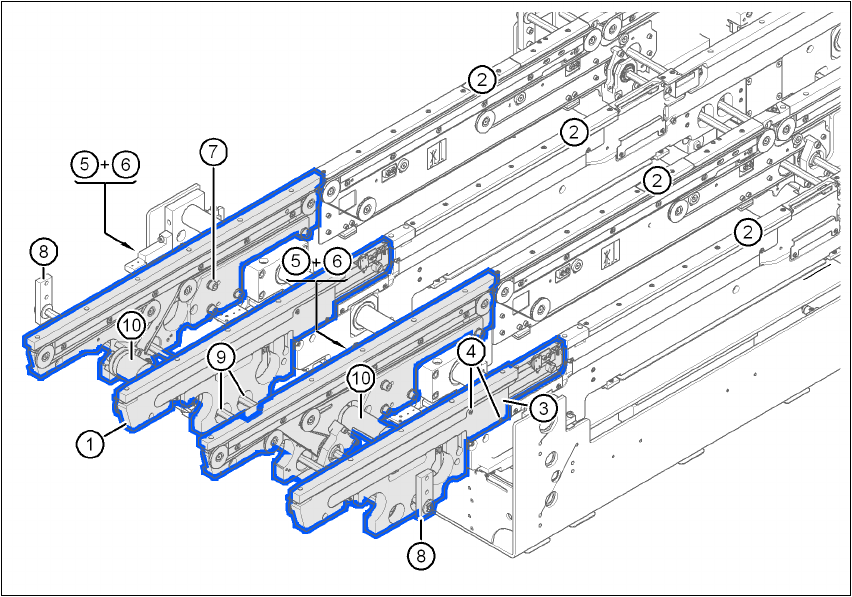

그림 4.3 - 12 입력 컨베이어 - 이중 컨베이어
(1) 레일 , 입력 컨베이어
(2) 레일 , 처리 컨베이어 1
(3) 케이블 덮개 20 x 200
(4) 접시머리 나사 , ISO 7046, M3x6, 케이블 덮개 당 2 개
(5) 케이블 덮개 20 x 310
(6) 개탕머리 나사 DIN 912, M3x5, 케이블 덮개 당 1 개
(7) 개탕머리 나사 DIN 912, M6x16 및 와셔 , 레일 당 4 개
(8) 육각 샤프트 가이드
(9) 육각 샤프트 ( 단일 컨베이어 : 1 개 , 이중 컨베이어 : 2 개 )
(10)드라이브 장치
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
216
→ 입력 컨베이어 (215
페이지에 있는 그림 4.3 - 12 의 항목 1) 에서 케이블 덮개 (215 페이지
에 있는 그림 4.3 - 12
의 항목 3 및 5) 를 벗겨냅니다 .
→이 레일(215
페이지에 있는 그림 4.3 - 12 의 항목 1) 을 처리 컨베이어 (215 페이지에 있는
그림 4.3 - 12
의 항목 2) 에 있는 레일에 조심스럽게 기대어 놓습니다 .
주의 4
광 센서나 드라이브 모터 케이블이 끊어지지 않도록 주의하십시오 .
→ 개탕머리 나사 M6x16 및 해당 와셔 (215
페이지에 있는 그림 4.3 - 12 의 항목 7) 로 각 레일
을 고정시킵니다 .
→ 광 센서와 드라이브 모터에 전기 케이블을 연결합니다 .
→ 케이블 덮개를 제 위치에 장착합니다 (215
페이지에 있는 그림 4.3 - 12 의 항목 3 및 5).
→ 육각 샤프트 (215
페이지에 있는 그림 4.3 - 12 의 항목 9) 를 드라이브 장치 (215 페이지에
있는 그림 4.3 - 12
의 항목 10) 에 밀어넣습니다 .
→ 육각 샤프트 가이드 (215
페이지에 있는 그림 4.3 - 12 의 항목 8) 가 항상 드라이브 장치
(215
페이지에 있는 그림 4.3 - 12 의 항목 10) 를 장착한 컨베이어 측면 벽을 향하도록 해야
합니다 .
