5 조작 직원을 위한 작업 사용자 매뉴얼 SIPLACE D3
5.9 컴포넌트 보충 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
276
5.9 컴포넌트 보충
온라인 도움말에는 바코드가 있거나 없는 컴포넌트 보충에 대한 정보가 포함되어 있습니다 .
→ 테이프 피더 모듈을 통해 항상 새 테이프를 충분히 미리 접합하여 피더 모듈에 컴포넌트가
부족하지 않도록 합니다 .
→ 그러나 테이프를 너무 일찍 접합하면 새 릴에 테이프를 감을 때 새 테이프가 과도하게 감길
수 있으므로 너무 일찍 접합하지 않아야 합니다 . 그러면 테이프가 릴에서 벗겨져 헝클어질
수 있습니다 . 이로 인해 픽업 오류가 발생하고 가동 중지 시간이 길어지는 결과가 생길 수도
있습니다 .
→ 15"(381mm) 이상의 테이프 릴을 사용할 때에는 항상 스핀들을 삽입하고 (269
페이지에 있
는 그림 5.5 - 3
참조 ) 분할판이 올바르게 끼워졌는지 확인합니다 (268 페이지에 있는 그림
5.5 - 2
참조 ).
사용자 매뉴얼 SIPLACE D3 5 조작 직원을 위한 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.10 컴포넌트 트롤리 밀어넣기 또는 빼내기
277
5.10 컴포넌트 트롤리 밀어넣기 또는 빼내기
5.10.1 컴포넌트 트롤리를 집어넣고 빼낼 때의 안전 지침
경고
사고 ( 부상 위험 ) 를 방지하기 위해 컴포넌트 트롤리는 한 사람만이 집어넣고 빼낼 수 있습니
다.
5

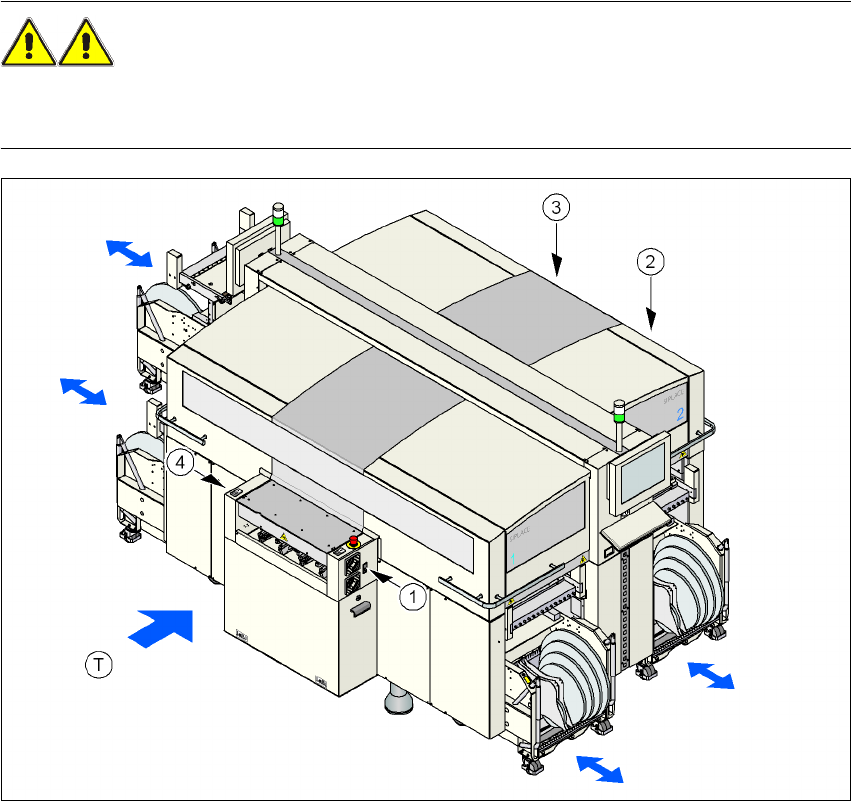

그림 5.10 - 1 컴포넌트 트롤리를 밀어넣고 빼내기 위한 버튼
(1) 컴포넌트 트롤리를 밀어넣거나 빼낼 수 있는 버튼 , 위치 1
(2) 컴포넌트 트롤리를 밀어넣거나 빼낼 수 있는 버튼 , 위치 2
(3) 컴포넌트 트롤리를 밀어넣거나 빼낼 수 있는 버튼 , 위치 3
(4) 컴포넌트 트롤리를 밀어넣거나 빼낼 수 있는 버튼 , 위치 4
(T) PCB 이송 방향
