사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업 239 4. 3.1 6.6 장비 및 W PC 에 대한 장비 바닥 여유 공간 4 4 4 4 그림 4.3 - 27 장비 및 WPC 에 대한 장비 바닥 여유 공간 (mm 단위 )
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
238
4.3.16.5 장비 및 MTC 에 대한 장비 바닥 여유 공간
4
4
4
4
그림 4.3 - 26 장비 및 MTC 에 대한 장비 바닥 여유 공간 (mm 단위 )
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
239

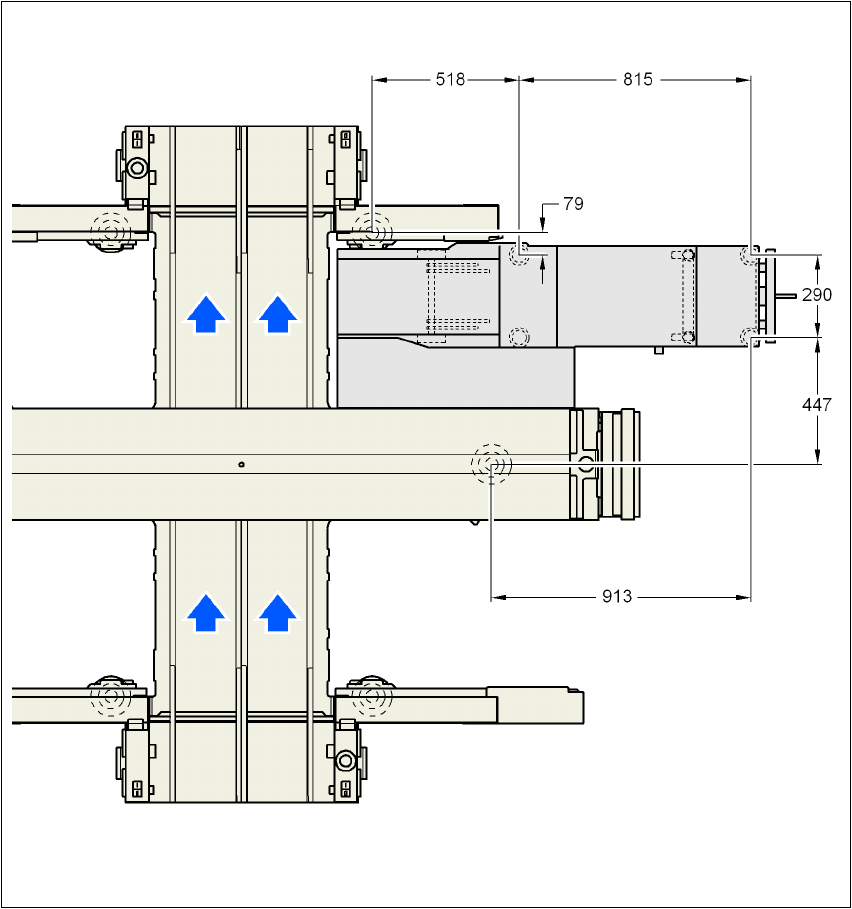

4.3.16.6 장비 및 WPC 에 대한 장비 바닥 여유 공간
4
4
4
4
그림 4.3 - 27 장비 및 WPC 에 대한 장비 바닥 여유 공간 (mm 단위 )
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
240
4.3.17 라인에 장비 통합
→ 195 페이지에 있는 4.3.2 단원에서 설명한 경고 지침을 참고하십시오 .
→ 도구 및 장비는 196
페이지에 있는 4.3.3 단원에 설명되어 있습니다 .
4.3.17.1 지게차 삽입 위치
4
그림 4.3 - 28 접촉면 - 포크가 PCB 이송 방향과 교차
(1) 지게차 포크 부분의 접촉면
→ 지게차가 PCB 이송 방향과 교차하도록 위치시키고 장비의 접촉면이 포크 부분에 고르게 놓
일 수 있도록 포크 간격을 충분히 넓힙니다 ( 그림 4.3 - 28
참조 ).
경고 4
